1. AD831 är en lågdistorsions, bred dynamisk räckvidd, single-chip mixer, lämplig för RF-IF nedkonvertering i HF- och VHF-mottagare, andra mixer i DMR-basstationer, DC-basbandsomvandling och kvadraturmodulering och demodulering och frekvensskiftsdetektering i ultraljudsbildbehandling och andra applikationer

2. AD831 ger +24 dBm tredje ordningens punkt, vilket kan uppnå -10 dBm LO-effektförbrukning. Den kräver inga högeffekts LO-drivrutiner, och det finns inga motsvarande skärmnings- och isoleringsproblem. Därför, jämfört med passiva mixers, kan den förbättra systemprestanda, minska systemkostnaden. .

3. Mixern är designad för att drivas av en enda strömförsörjning, och RF-, IF- och LO-portarna har DC-isoleringskondensatorer för enkel användning. Driftfrekvensen för RF- och LO-ingångarna kan vara så hög som 500MHz. IF-utgången är en single-ended spänningsutgång. Den har en utgångsbandbredd på 250 MHz.

4. Ett enda motstånd anslutet mellan stiften OUT och FB används för att ställa in förstärkningen. Förstärkaren har låga DC-offsetegenskaper, så den kan användas för DC-kopplingsapplikationer som DC-basbandsfrekvensomvandling och kvadraturamplituddemodulering

5. Med mixerns utgångsförstärkare och den bästa källimpedansen är SSB-brusfaktorn för mixern 10,3 dB vid 70 MHz. Till skillnad från passiva mixers har AD831 ingen insättningsförlust, ingen extern duplexer och ingen passiv terminering. AD8362 har två arbetslägen: effektmätning och styrenhet. I figur 1, i effektmätningsläget, VOUT och VSET



Produktparametrar:

RF-ingång: 0,1-500MHz

RF-ingång: +10dBm (1dB kompressionspunkt)

Lokal oscillatoringång: 0,1-500MHz

Lokal oscillatoringång: -10dBm

IF-utgång: 0,1-200MHz

Strömförsörjningsspänning: 9-11V single-ended strömförsörjning

Vikt: 11 gram

Färg: Grön

Material: PCB

Storlek: 33x33mm



Paketets innehåll:

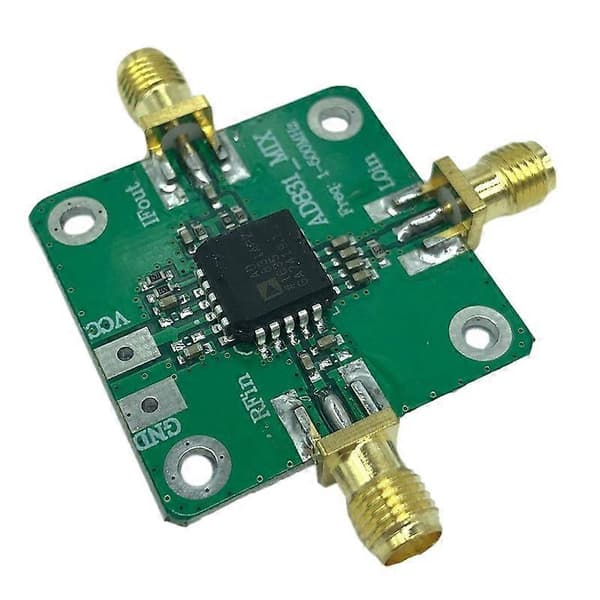

1 * RF Mixer Modul



Endast ovanstående paketinnehåll, andra produkter
