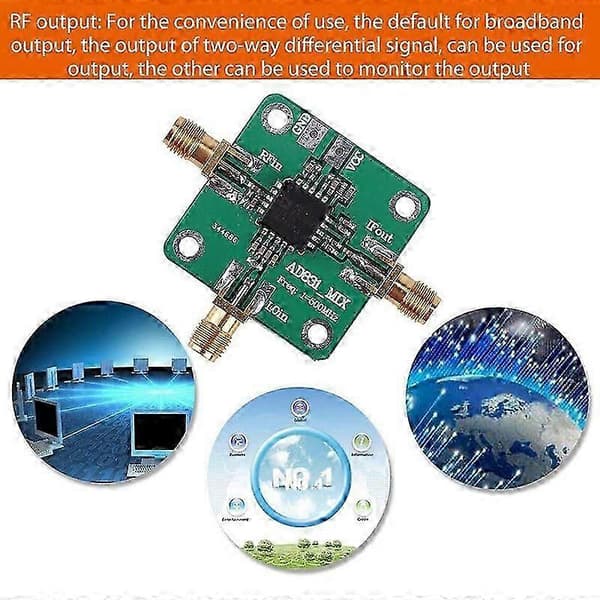

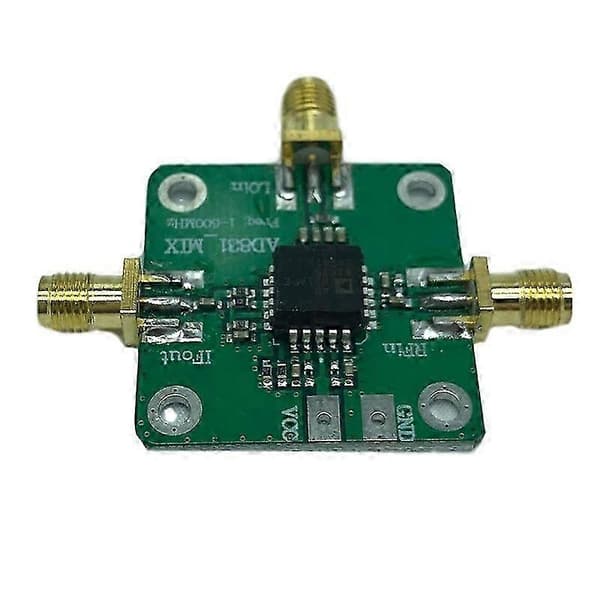

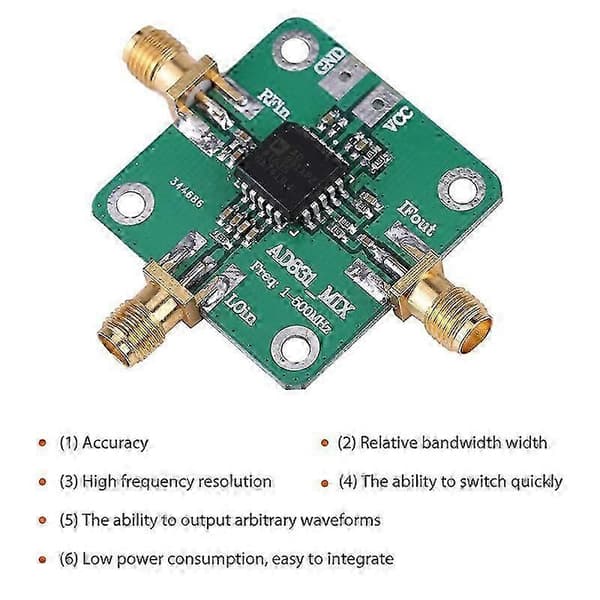

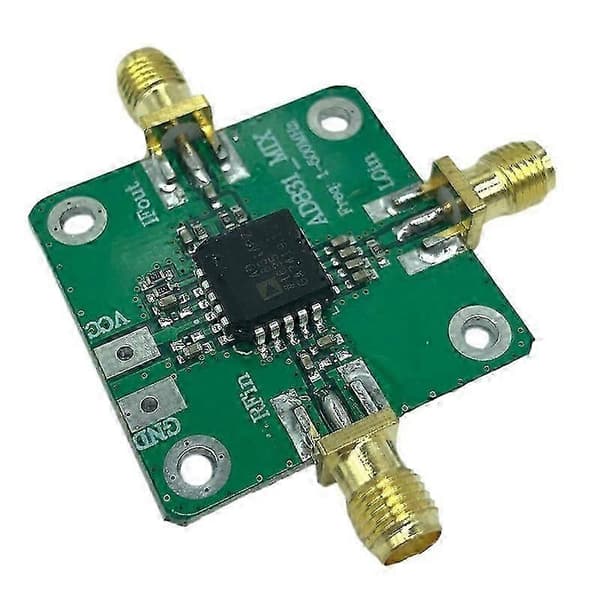

1. AD831 är en lågdistorsion, brett dynamiskt område, enchipsmixer, lämplig för RF-IF-omvandling i HF- och VHF-mottagare, andra mixer i DMR-stationer, DC-basbandsomvandling och kvadraturmodulering och demodulering och frekvensskiftsdetektering i ultraljudsbilder och andra applikationer

2. AD831 ger +24 dBm tredje ordningens intercept, vilket kan uppnå -10 dBm LO-förbrukning. Det kräver inga höga LO-drivrutiner, och det finns inga motsvarande skärmnings- och isoleringsproblem. Därför, jämfört med passiva mixers, kan det förbättra systemprestanda och minska systemkostnaderna.

3. Mixern är utformad för att drivas av en enda strömförsörjning, och RF-, IF- och LO-portarna har DC-isoleringskondensatorer för enkel användning. RF- och LO-ingångarnas driftsfrekvens kan vara så hög som 500MHz. IF-utgången är en single-ended spänningsutgång. Den har en utgångsbandbredd på 250 MHz.

4. Ett enda motstånd anslutet mellan stiften OUT och FB används för att ställa in förstärkningen. Förstärkaren har låga DC-offsetegenskaper, så den kan användas för DC-kopplingsapplikationer som DC-basbandsfrekvensomvandling och kvadraturamplituddemodulering

5. Med mixerns utgångsförstärkare och den bästa källimpedansen är SSB-brusfaktorn för mixern 10,3 dB vid 70 MHz. Till skillnad från passiva mixers har AD831 ingen insättningsförlust, ingen extern duplexer och ingen passiv terminering. AD8362 har två arbetslägen: mätning och styrenhet. I figur 1, i mätläget, VOUT och VSET



Produktparametrar:

RF-ingång: 0,1-500MHz

RF-ingång: +10dBm (1dB kompression)

Lokal oscillatoringång: 0,1-500MHz

Lokal oscillatoringång: -10dBm

IF-utgång: 0,1-200MHz

Matningsspänning: 9-11V single-ended matning

Vikt: 11 gram

Färg: Grön

Material: PCB

Storlek: 33x33mm



Paketets innehåll:

1 * RF-mixermodul



Endast ovanstående paketinnehåll, andra produkter ingår inte.
