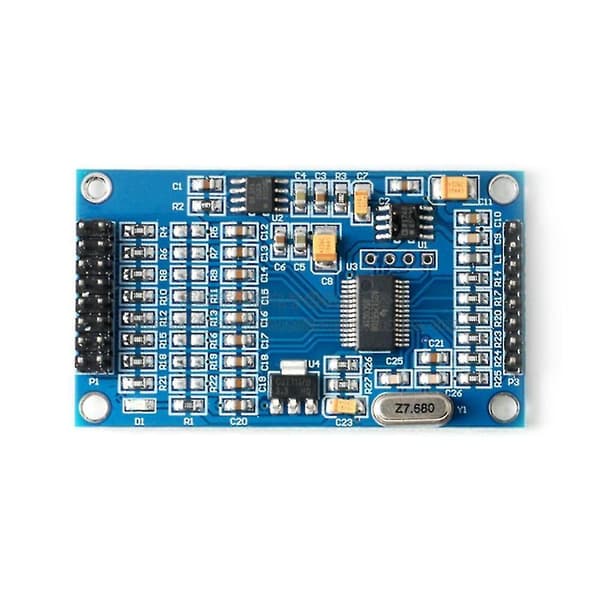

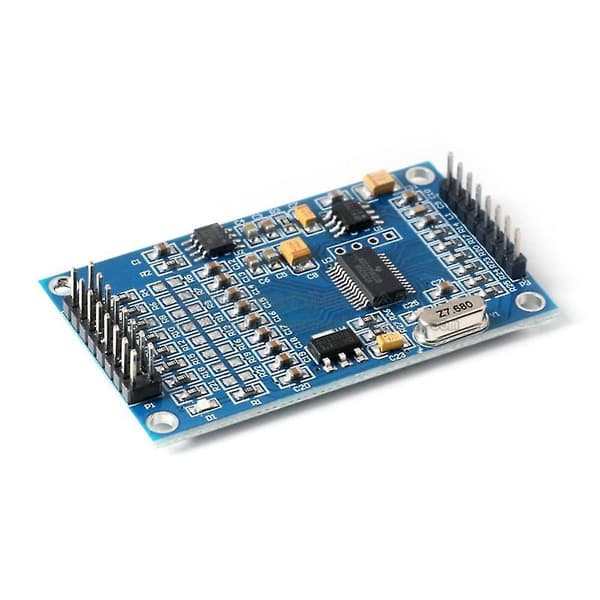

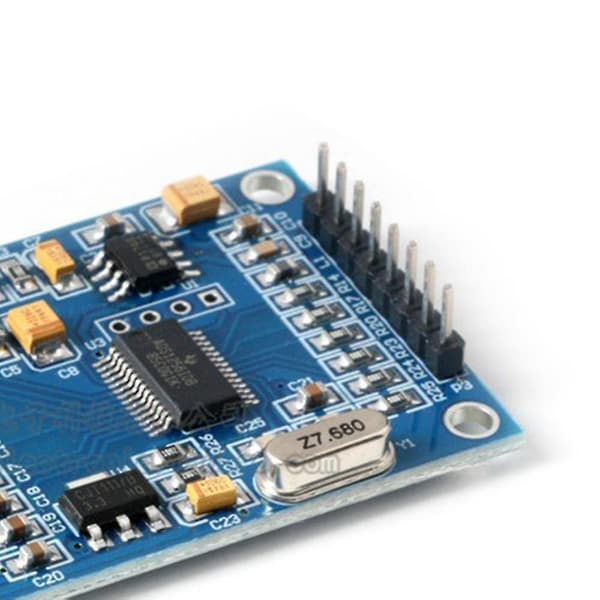

ADS1256 8-kanals 24-bitarsmodul är utrustad med TI ADS1256IDB - låg strömförbrukning, högprecisionschip och 2,5V referensspänningskälla, SPI-gränssnittskommunikation, datautgångshastighet upp till 30ksps, stöder enkel- och differentiell ingång.

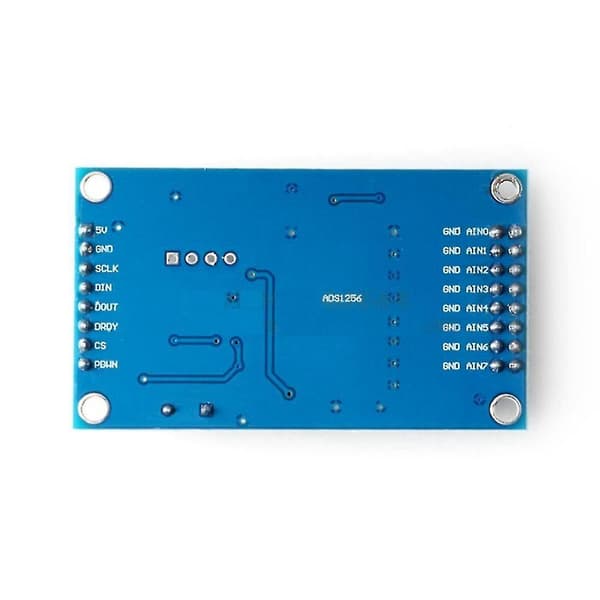

Produktparameter: Använd chip: ADS1256IDB Utgångshastighet: upp till 30ksps, låg olinjäritet är 0,0010 Enkel- / differentiell ingång: modulen kan konfigureras som 8 enkelingångar eller 4 differentiella ingångar Material: PC+Metall Färg som visas Arbetsspänning: 5V 5V: 5V strömingång GND: negativ strömingång SCLK, DIN, DOUT, : SPI-kommunikationsgränssnitt DRDY: ADS1256 datautgång (aktiv låg) PDWN: ADS1256 synkronisering / strömavstängning ingång (aktiv låg) AIN0-AIN7: Analog spänningsingång, som kan användas som 8 enkelingångar eller 4 uppsättningar differentiella ingångar (den uppmätta spänningen ska delas med modulen).

Obs: Eftersom matningsspänningen för ADS1256 är 5V, och den uppmätta spänningen bör vara 2V lägre än matningsspänningen, är modulen endast lämplig för att mäta analoga spänningar inom 3V.

Paketets innehåll: 1 x AD-datainsamlingsmodul Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga.

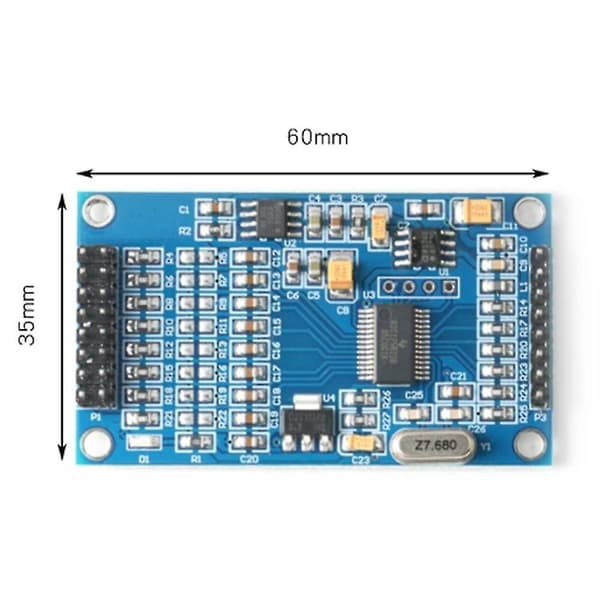

Det tillåtna mätfelet är +/- 1-3cm.
