AVR:en har möjlighet till dropp CT-anslutning, för att möjliggöra parallell drift med andra liknande utrustade generatorer.

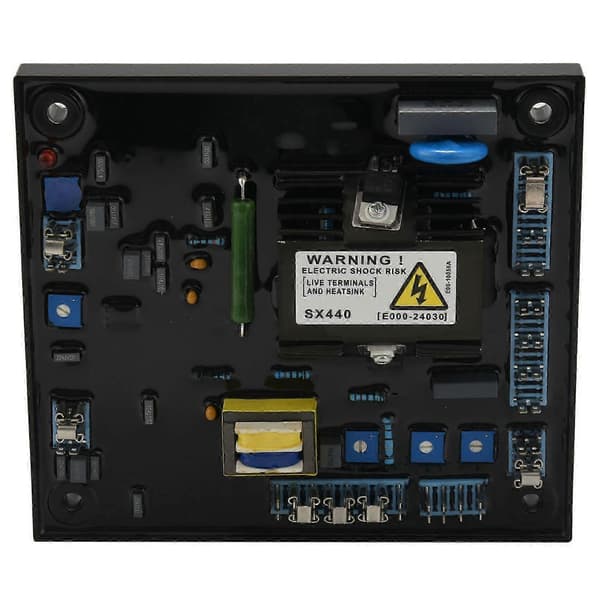

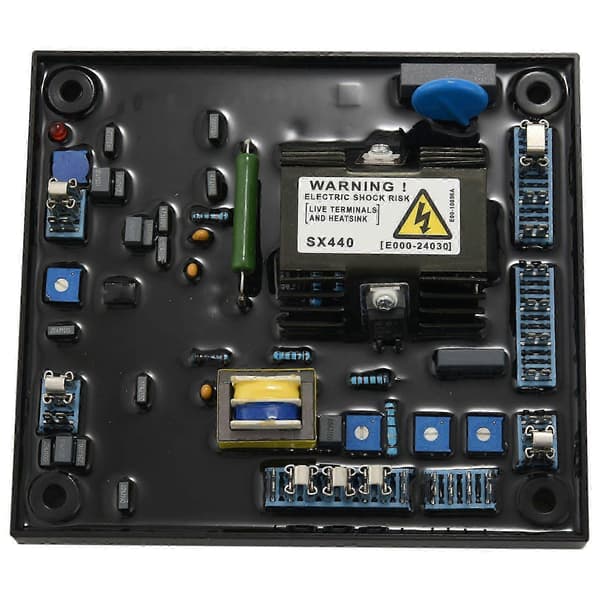

SX440 är en tvåfasavkänd automatisk spänningsregulator (AVR) och utgör en del av excitationssystemet för en borstlös generator.

AVR:en känner av spänningen i huvudgeneratorlindningen och styr effekten som matas till statorn och därmed huvudet för att upprätthålla generatorns utspänning inom de specificerade gränserna, vilket kompenserar för lastsprrd, temperatur och effektfaktor för generatorn.

Vibration: 20 -100HZ (50mm/sek), 100Hz -2kHz

Färg: Svart

Material: metall + PC

Avkänningsingång:

Spänning: 190-264V ac max, 1 fas 2 trådar

Frekvens: 50-60HZ nominell

Effekt inpot

Spänning: 140-220 V ac max, 3 fas, 3 trådar

Ström: 3A/fas

Frekvens: 100-120HZ nominell

Utgång

Spänning: max 120V/DC

Ström: kontinuerlig 2.7A/DC

Intermittent 6A i 10 sekunder

Resistans: 15 ohm minimum

Reglering: +/-1%

Termisk drift: 0.03% per .C förändring i AVR

Mjukstart ramptid: 3 sek

Typisk systemrespons

AVR-respons: 10ms

Fältström till 90%: 80ms

Maskin Volt till 97%: 300ms

Extern spänningsjustering: +/-10% med 1k ohm 1W trimmer

Underfrekvensskydd

Börvärde: 95%HZ

Lutning: 170% ner till 30HZ

Enhetens effektförlust: 12 maximum

Analog ingång

Maximal ingång: +/-5V/DC

Känslighet 1V för 5% Generator Volt (justerbar)

Ingångsresistans 1k ohm

Quadrature droop ingång

10 ohm

Max.känslighet: 0.07A för 5% droop OPF

Max.ingång: 0.33A

Överexcitationsskydd

Börvärde: 75V/DC

Tidsrelä: 10 sek

Miljö

Vibration: 20 -100HZ (50mm/sek), 100Hz -2kHz

Drifttemperatur: -40C till +70 C

Relativ luftfuktighet: 95%

Lagringstemperatur: -55Cto +80C

Paketets innehåll: 1 x Automatisk spänningsregulator

Endast ovanstående paketinnehåll, andra produkter ingår inte.
