Typ : Batterikapacitetsindikator
Helt ny och hög kvalitet
Visningsläge: LCD-procent% / spänning
Färg: Grön, Vit, Blå
Vattentät kvalitet: ytvattentät
Funktioner:
Power och litiumbatteri kan användas för att visuellt visa batteristatus;
Med omkopplare, lätt att installera och använda, inget behov av extern kontrollbrytare;
Framsidan är en PVC-film, ytan kan vara vattentät;
Flytande kristallskärm, power , sparar mer än 50% power jämfört med konventionell power
Följande batteri är universal
Litiumbatteri: 3 sträng 4 sträng 5 sträng........24 sträng
Blysyra: 12V 24V 36V 48V 60V 72V
Om installation
Installationsmetod: skal med snäpplås (utan skruvar)

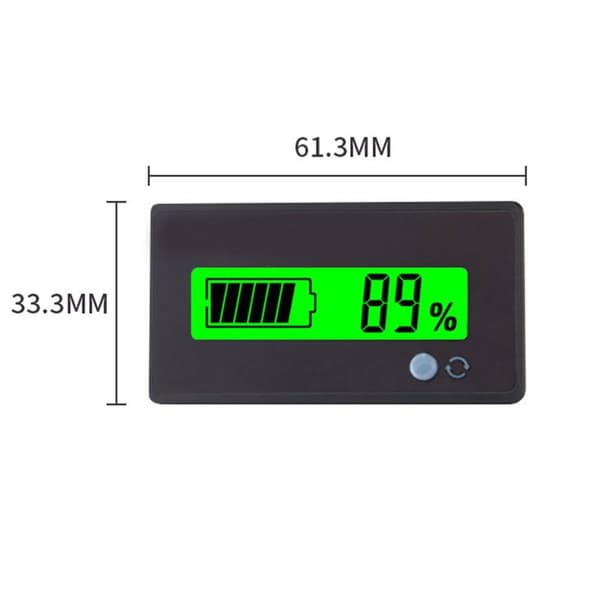

Produktstorlek: 61,3*33,3*13,5mm
Inbäddad storlek: 58,5*28,5mm
Paketet inkluderar:
1 * 12V-84V Blybatteri Kapacitet Spänningsindikator
1 * kabel
Instruktioner
Hur man set in (om du inte förstår, välkommen att kontakta oss för hjälp)
S1:%/V Rotera displayen på 2s
Power och spänning visas i tur och ordning återkommande och automatiskt;
S2: Inaktivitetssömn på 10s
Sov automatiskt efter batterikapacitetsvisning i 10 s, spara power, tryck på funktionstangenten för att väcka power i 10 sekunder;
S3: Slå på bakgrundsbelysningen
Power display sätter på eller power av bakgrundsbelysningen;
S4: Visa logotyp (gäller liten batteriikon)
Logotypikonen finns på undersidan av batterisymbolen på vänster sida av LCD-skärmen, slå på och visa logotypen;
S5: Val av urladdningsläge
Power visar två typer av batteriurladdningskurvor, olika miljöer konverterar för att välja lämpliga batteriurladdningslägen;
Inställningsprocedur
1. Koppla bort modulens power , tryck och håll in inställningsknappen tills strömmodulen power . Displayen visar aktuella power ;
2. Tryck på inställningsknappen för att välja P / L / F ,(P = 12V blysyra, L = 3,7V litiumbatteri, F = 3,2V litiumjärnfosfatbatteri);
3 tryck på funktionstangenten för att set in numret på batteristrängen, enligt funktionstangenterna och set tangenten uppåt eller nedåt för att välja antalet batterier i serie;
4. Tryck länge på funktionstangenten för att gå in i gränssnittet för avancerade inställningar, använd inställningsknappen för att välja S1-S5, enter-knappen för att välja eller avbryta det aktuella läget;
5. Slå på power igen efter inställning. Power sparar automatiskt inställningsdata.
Till exempel 10 power, slå på power och spänning automatisk rotationsvisning (S1-läge)
Användning: Koppla bort power till power, tryck och håll inställningsknappen intryckt, power på strömmodulen, tryck in inställningsknappen en kort stund för att välja L, tryck på funktionstangenten för att välja 10, tryck länge på funktionstangenten för att välja S1 och återaktivera.
