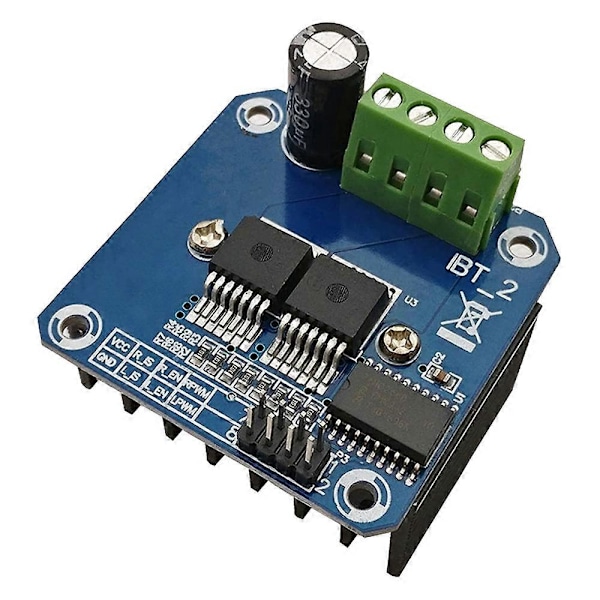

5V isolering med MCU, och skyddar effektivt MCU; 5V indikator på kortet.

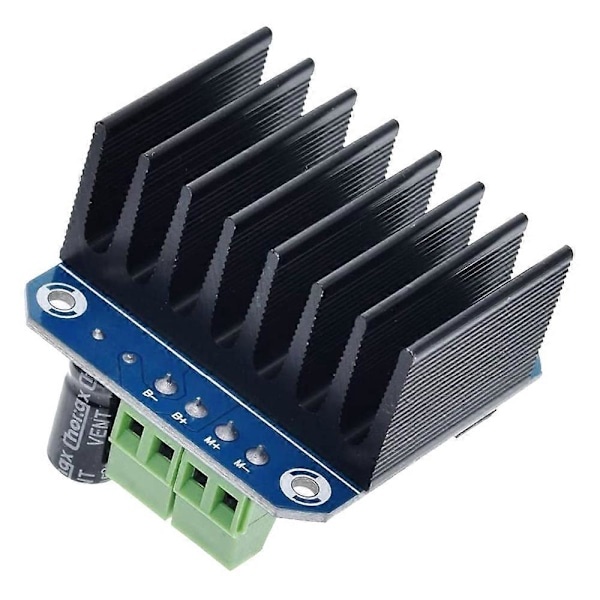

Spänningsindikation för motordrivrutinens utgång; kan löda kylfläns.

Behöver bara fyra linjer från MCU till drivmodulen (GND. 5V. PWM1. PWM2); isoleringschip 5 V-försörjning (kan delas med MCU 5 V).

Möjlighet att backa motorn framåt, två PWM-ingångsfrekvenser upp till 25kHz; två värmeflöden som passerar genom en felsignalutgång.

Isolerat chip 5V-försörjning (kan delas med MCU 5V), kan också använda den inbyggda 5V-försörjningen; matningsspänningen 55V till 27V.



Ingångsspänning: 6V-27V

Maximal ström: 43A

Ingångsnivå: 33-5V

Kontroll: PWM eller nivå

Driftscykel: 0-100 %

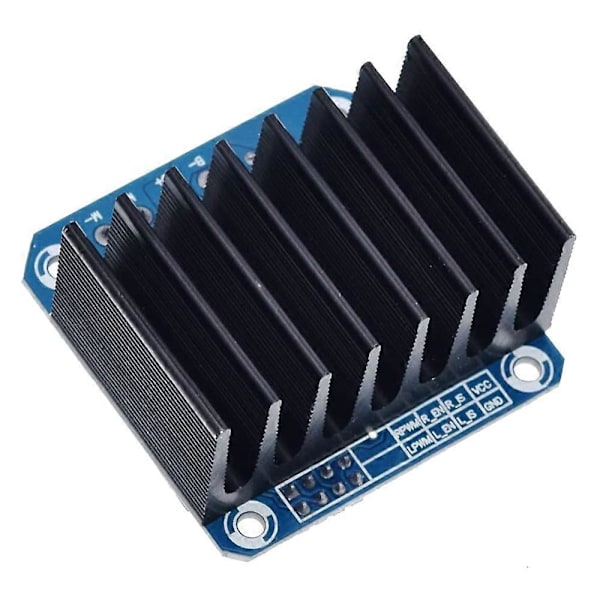

Ingångsport:

1RPWM: framåtnivå eller PWM-signalingång, aktiv hög

2LPWM: Omvänd nivå eller PWM-signalingång, aktiv hög

3R_EN: framåtdrivning aktivera ingång, hög nivå aktivera, låg nivå av

4L_EN: Omvänd drivning aktivera ingång, hög nivå aktivera, låg nivå av

5R_IS: framåtdrivningsströmlarmsutgång

6L_IS: Omvänd drivningsströmlarmsutgång

7VCC: +5 V utgång, 5V försörjningsanslutning med mikrokontrollern

8GND: signal gemensam låg ände

Färg: Fotofärg

Material: ABS

Storlek: 5 x 5 x 3cm



Paketets innehåll:

1 x Motordrivmodul



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
