1. Nyligen uppgraderad till version 2.0, med modulens funktioner ökade från 8 till 18 för att möta fler applikationskrav;

2. Anti-omvänd anslutningsfunktion för strömförsörjning är tillagd, så att modulen inte skadas på grund av felaktig strömförsörjningsanslutning;

3. Systemet är mer stabilt och pålitligt genom att använda en höghållfast spänningsförsörjningsmodul för att ersätta den tidigare diskreta strömförsörjningen;

4. Tidsfunktionen på 0,1 sekund är tillagd, och tidsnoggrannheten är uppgraderad från tidigare 0,1 sekund till 0,01 sekund;

5. Lägg till automatisk energisparfunktion, som användare kan ställa in oberoende.

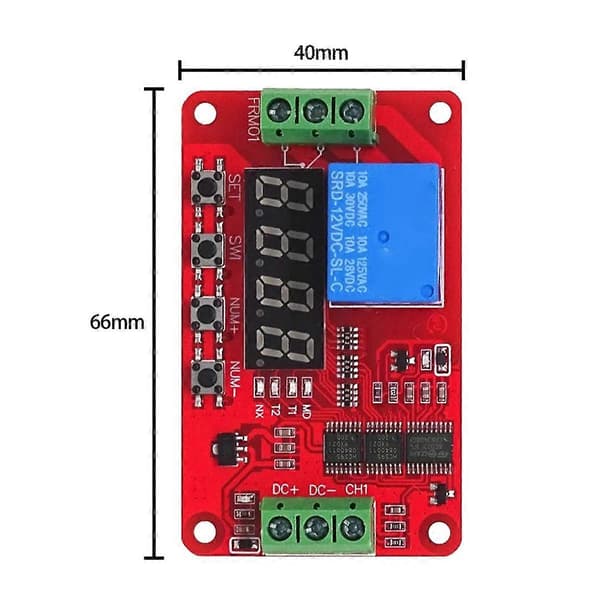

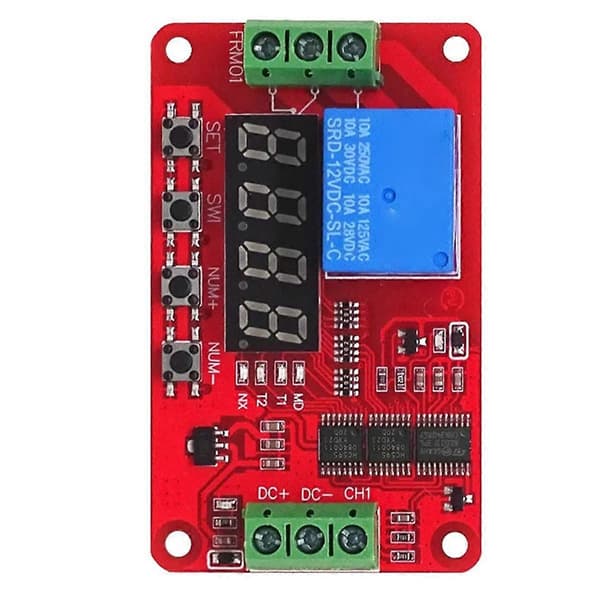

Modulgränssnitt:

Modulens kontrollände: det finns 3-trådsgränssnitt, och alla gränssnitt har terminaler, vilket är bekvämt för användare att använda.

1. DC+: positiv pol på DC-strömförsörjning (5V, 12V och 24V moduler finns tillgängliga).

2. DC-: negativ pol på DC-strömförsörjning

3. CH1: Ingångsdetekteringsgränssnitt, aktivt vid hög nivå.

Reläutgång: det finns 3-trådsgränssnitt, och alla gränssnitt har terminaler.

1. NO: normalt öppet gränssnitt för relä, som är suspenderat innan det dras in och kortsluts med COM1 efter att det har dragits in.

2. COM: offentligt gränssnitt för relä

3. NC: normalt stängt gränssnitt för relä, som är kortslutet med COM1 innan det dras in och suspenderas efter att det har dragits in.

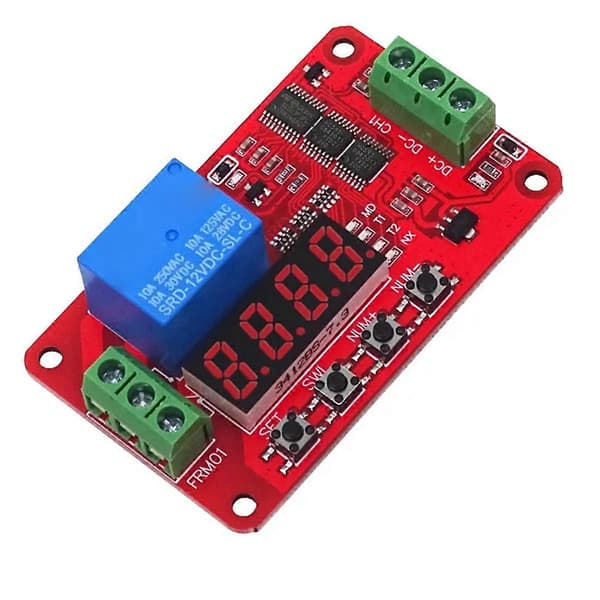

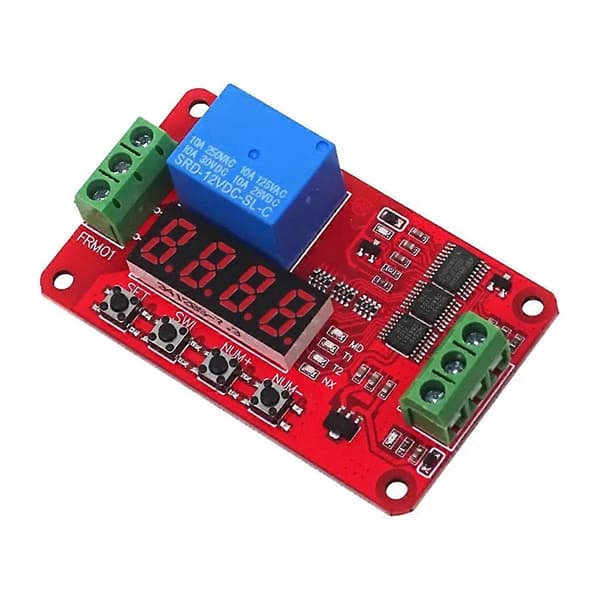

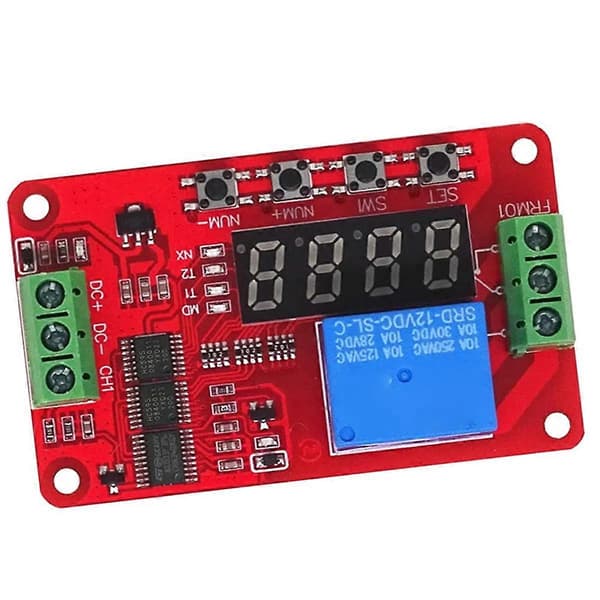

FRM01 multifunktionell relästyrningsmodul är speciellt utformad för användare med olika behov. Den använder en mikrokontroller som huvudenhet, förinställda 18 funktioner, och modulen använder högkvalitativt effektrelä, högeffekts högspänningstriod, röda och blå signalindikatorer, och kortlayouten är omfattande och stabil, vilket kan användas i stor utsträckning i effektstyrningstillfällen.

Färg: Som visat

Material: PCB

Paketets innehåll:

1 * FRM01 12V multifunktionell relästyrningsmodul

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
