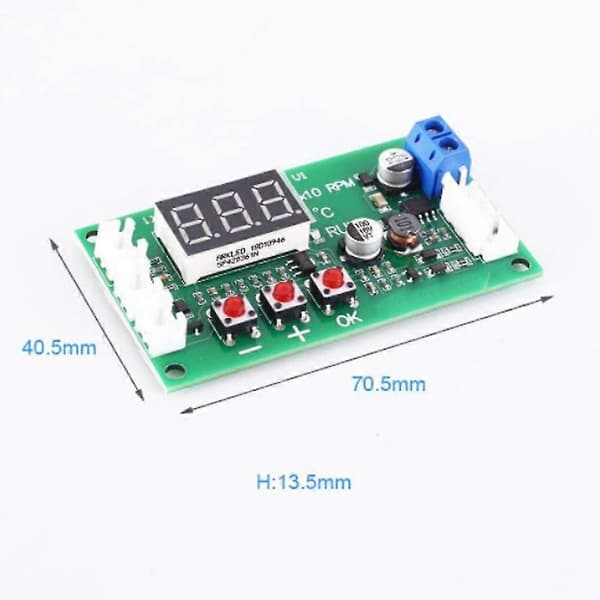

Fyrtråds PWM-fläkt temperaturkontrollregulator med styrsignal 10V, stöder vanlig EBM fyrtrådsfläkt.

Stöder konventionell högspänningsfläkt fyrtrådskontroll (10V PWM-signal); stöder lågtemperaturavstängning av fläkt (PWM av eller utökat relä för att stänga av fläktströmmen).

Bred spänningsdrift DC11-55V; Stöder 2,5KHZ och 20KHZ frekvensinställningar; Stöder anti-timing fläktar.

Matningsspänning: DC11-55V (kretsens driftspänning)

Arbetsström: Mindre än 0,1A

Fläktström: Mindre än 5A (inbyggd kontakt tål kapacitet, om du behöver styra högre effekt behöver du bara ta strömkabeln separat)

PWM-område: 5-100 eller 0 (% plus eller 0,3%)

PWM-frekvens: 20KHz eller 2,5KHz (2%)

PWM-signal amplitud: 10,5V (ingen belastning)

Temperaturmätningsområde: -9,9-99,9 C

Temperaturmätningsfel: fel inom 0-50 C är mindre än 1,2 C, annat område fel är mindre än 2 C

Gränssnittsintroduktion:

Strömkontakt (blå skruvterminal): Huvudströmingångsgränssnittet matar ström till styrkortet och fläkten.

Fläktgränssnitt (vit VH3.96-4P-sockel): fläktutgångsgränssnitt, se för sekvensen.

Temperatursondgränssnitt: Anslut NTC-sondparameter 10K B=3950.

Larmsignalport (WORK): Utsänder en hög nivå under normal drift och utsänder en låg nivå när fläkten är onormal.

Relägränssnitt (RELAY): Ett expansionsgränssnitt som driver ett 9V eller 12V relä som kan användas för att styra fläktströmmen. När fläktstyrningen stoppas kopplas reläet bort.

Material: plast

Färg: grön

Paketets innehåll:

1 x Kontroller

Endast ovanstående paketinnehåll, andra ingår inte.
