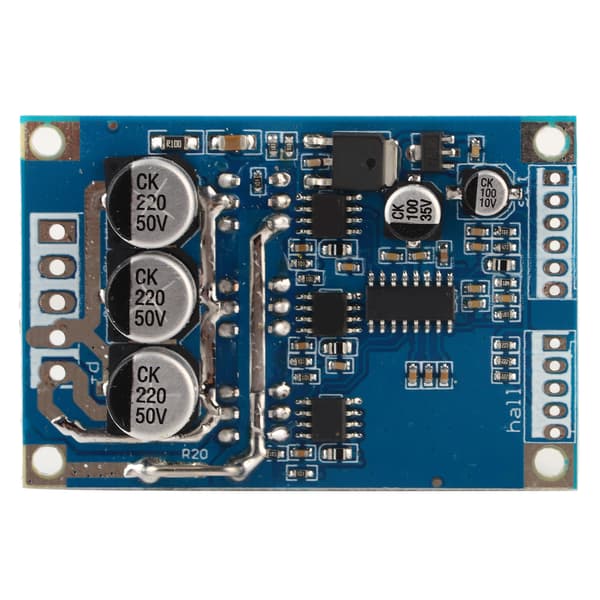

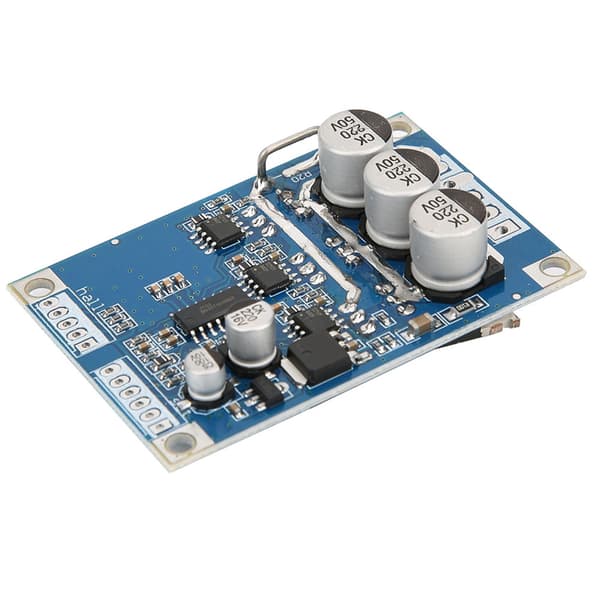

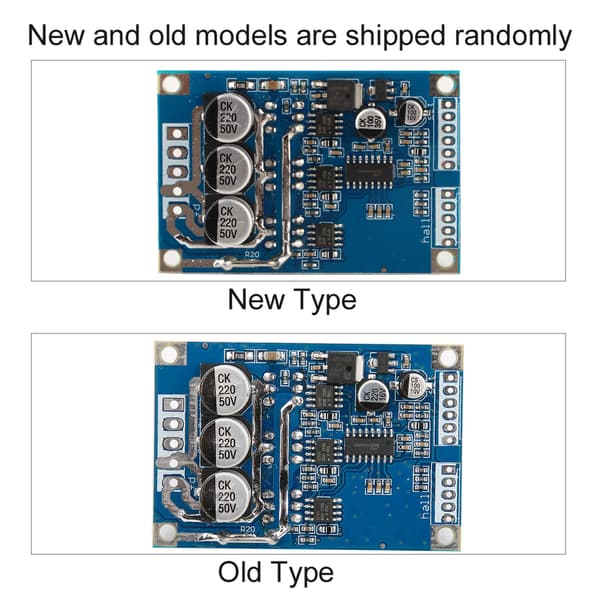

Beskrivning: 100% Helt Ny & Hög KvalitetSpecifikation: Driftspänning: DC 12V-36VDriftström: <=15ADriveffekt: <=500WHastighetsspänning: 0.1V-5VDrifttemperatur: -40-85°CFuktighet: 90%RHStallskydd: JaAktiveringskontroll: JaÖverströmsskydd: JaStyrningskontroll: JaHastighetskontrollsignal: JaStorlek: 63*42*17mm(L*B*H); Sondstorlek 3mm, längd: fixeringshåls centrumavstånd 57mm; bredd: fast håls centrumavstånd 36.5mmEffektterminal Ut:VCC(positiv strömförsörjning)GND(negativ)MC(motorfaser W)MB(motorfaser V)MA(motorfas U)Ställ in för kontrollsidan:GND kontrollterminal jordVR regulatoränden 0-5V(motsvarar 10% av motorvarvtalet -100%)ZF backningskontroll(ansluten till 5V eller jord kan ladda motorrotationsriktningen)M varvräknare pulsutgång(beroende på antalet motorpoler motsvarande antalet pulser per varv av utgångsnumret)EL aktiveringskontrollterminal(ansluten till 5V eller jord körs sedan 5V, jordning av motorn stannar)5V 5V kontrollterminalHALL för hallterminalerna:5V Hall effekt positivHa Hall signalHb Hall signalHc Hall SignalGND Hall negativKoppling:Kontrollterminal för SET:1. Motorvarvtalskontrollens kopplingsmetoder: tillgänglig potentiometer systemhastighet kan också anslutas till MCU-kontroll, när potentiometerkontrollkoppling, är potentiometerns mittstift ansluten till VR-hastighetsporten, potentiometer ansluten till båda ändarna av 5V och GND terminalspänning mer hög hastighet snabbare.2. Motorstyrningskontrollens kopplingsmetoder: du kan byta kontroll kan också anslutas till MCU-kontroll, till GND i en riktning, sedan i en riktning 5V.3. Puls hastighetssignal: hög och låg utgång . IC kan inte förstå informationen med kundens begäran.Hall signalingångar för hall:Kopplingsschema visas, en motsvarande HA, HB,HC och på motorn, 5V strömförsörjning ansluten till motorhallsignalerna positiv, GND strömförsörjning negativ signal till motorhallen.Obs: På grund av olika motortillverkare för att göra hallen av halllinjeordningen inte nödvändigtvis följer linjen på kortet för att matcha sekvensen, måste justeras, vänligen föräldrar som uppmärksammar! Om linjesekvensen är felaktig, startar inte ordentligt, ström, eller startar andra fenomen inte öppna, tvingas använda drivplattan kommer att brinna!!!Motordrivkort 12-36V DC-ingång, VCC positiv strömförsörjning, GND strömförsörjning är negativ.Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.Elektriska kopplingsmetoder: Borstlös DC-motor för de tre linjerna, motsvarande MA/U,MB/V,MC/VTips:Om du använder mindre än 60W, utan extra kylfläns, var noga med att lägga till mer än 60Wheatsink fenor driveffektivitet utan att sänka temperaturen är för hög kommer att lysa in i permanent skada! Storleken på kylflänsen kan vara en dålig miljöbaserad arbete (rekommenderad kylningsyta större än 200 kvadratcentimeter)!När du installerar kylflänsen, måste du vara uppmärksam på baksidan av modulen 6 MOS-rörisolering, ingen isolering, det kommer att fästas på drivplattan permanent skadad! Föreslår att lägga till isoleringsfilmer, båda sidor av isoleringsarket plus termiskt fett!Paketet innehåller:1 x 12-36V 500W Borstlös Motorstyrenhet.
