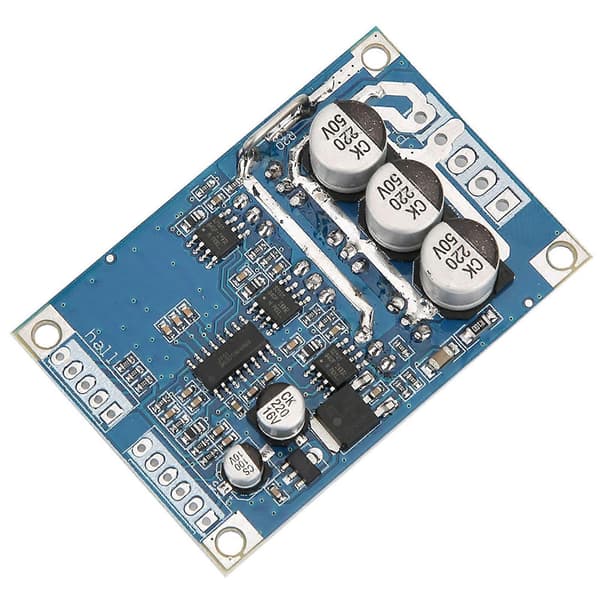

Beskrivning: 100% Helt Ny & Hög Kvalitet Specifikation: Driftspänning: DC 12V-36V Driftström: <=15A Drivkraft: <=500W Hastighetsspänning: 0.1V-5V Driftstemperatur: -40-85C Luftfuktighet: 90%RH Stallskydd: Ja Aktivera Kontroll: Ja Överströmsskydd: Ja Styrningskontroll: Ja Hastighetskontrollsignal: Ja Storlek: 63*42*17mm(L*B*H); Sondstorlek 3mm, längd: fixeringshåls centrumavstånd 57mm; bredd: fast hål centrumavstånd 36.5mm Strömterminal Ut: VCC(positiv strömförsörjning) GND(negativ) MC(motorfaser W) MB(motorfaser V) MA(motorfas U) Ställ in för kontrollsidan: GND kontrollterminal jord VR regulatoränden 0-5V(motsvarar 10% av motorvarvtalet -100%) ZF backningskontroll(ansluten till 5V eller jord kan ladda motorns rotationsriktning) M varvräknare pulsutgång(beroende på antalet motorpoler motsvarande antalet pulser per varv av utgångsnumret) EL aktivera kontrollterminal(ansluten till 5V eller jord körs sedan 5V, jordning av motorn stannar) 5V 5V kontrollterminal HALL för hallterminalerna: 5V Hall effekt positiv Ha Hall signal Hb Hall signal Hc Hall Signal GND Hall negativ Kabeldragning: Kontrollterminal för SET: 1. Motorvarvtalskontrollens kabeldragningsmetoder: tillgänglig potentiometer systemhastighet kan också anslutas till MCU-kontroll, när potentiometerkontrollens kabeldragning, är potentiometerns mittstift ansluten till VR-hastighetsporten, potentiometer ansluten till båda ändarna av 5V och GND terminalspänning högre hastighet snabbare. 2. Motorstyrningskontrollens kabeldragningsmetoder: du kan byta kontroll kan också anslutas till MCU-kontroll, till GND i en riktning, sedan i en riktning 5V. 3. Puls hastighetssignal: hög och låg utgång. IC kan inte förstå informationen med kundens begäran. Hall signalingångar för hall: Kopplingsschema visas, en motsvarande till HA, HB, HC och på motorn, 5V strömförsörjning ansluten till motorns hal signaler positiv, GND strömförsörjning negativ signal till motorhallen. Obs: På grund av olika motortillverkare för att göra hallen av halllinjeordningen inte nödvändigtvis följer linjen på kortet för att matcha sekvensen, måste justeras, vänligen föräldrar som uppmärksammar! Om linjesekvensen är felaktig, startar inte ordentligt, ström, eller startar andra fenomen inte öppna, tvingas använda drivplattan kommer att brinna!!! Motordrivkort 12-36V DC strömingång, VCC positiv strömförsörjning, GND strömförsörjning är negativ. Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer. Elektriska kabeldragningsmetoder: Borstlös DC-motor för de tre linjerna, motsvarande MA/U, MB/V, MC/W Tips: Om du använder mindre än 60W, utan extra kylfläns, var noga med att lägga till mer än 60W kylflänsar driv effektivitet utan att sänka temperaturen är för hög kommer att lysa in i permanent skada! Storleken på kylflänsen kan vara en dålig miljöbaserad arbete (rekommenderad kylningsyta större än 200 kvadratcentimeter)! Vid installation av kylflänsen måste du vara uppmärksam på baksidan av modulen 6 MOS-rörisolering, ingen isolering, den kommer att fästas på drivplattan permanent skadad! Föreslår att lägga till isoleringsfilmer, båda sidor av isoleringsarket plus termisk pasta! Paketet innehåller: 1 x 12-36V 500W Borstlös Motorstyrenhet.
