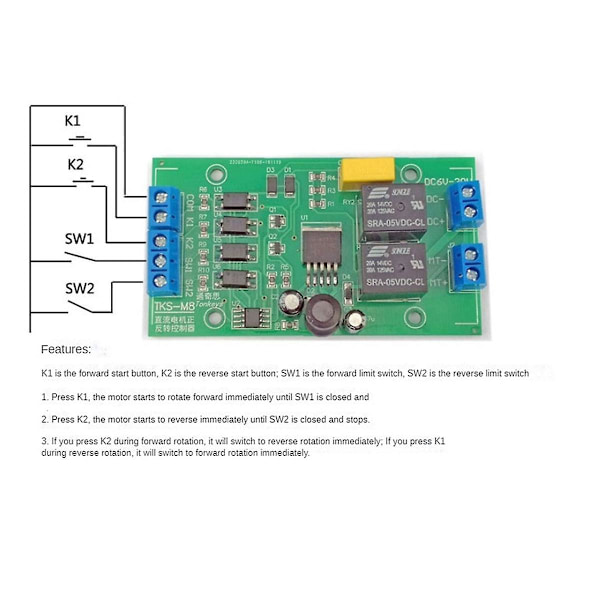

1. Vad är PO-versionerna? PO är självlåsande läge. Till exempel, när den externa framåtriktade omkopplaren (K1) trycks in, kommer motorn omedelbart att rotera framåt. Vid denna tidpunkt kommer omkopplaren att släppas omedelbart, och motorn kommer fortfarande att fortsätta att rotera framåt. Den kommer inte att stanna förrän den möter den bakåtvända rotationssignalen (K2) eller den framåtvända stoppsignalen (SW1).

2. Vilka är kraven för signalen, kan sensorn anslutas? Signalen är aktiv låg, den kan vara en tretrådsgivare (NPN-NO-typ), K1 K2 Sw1 SW2 är fortfarande denna specifikation.

3. Vad är gränssignalen? Gränssignalen kan också kallas en stoppsignal. Gränssignalen är triggertyp och nivåaktiverad. Till exempel, om en kort gränssignal påträffas under framåtriktad rotation, kommer den att stanna, även om gränssignalen försvinner, kommer den fortfarande att stanna. Den framåtriktade rotationssignalen måste startas om för att köra framåt igen.

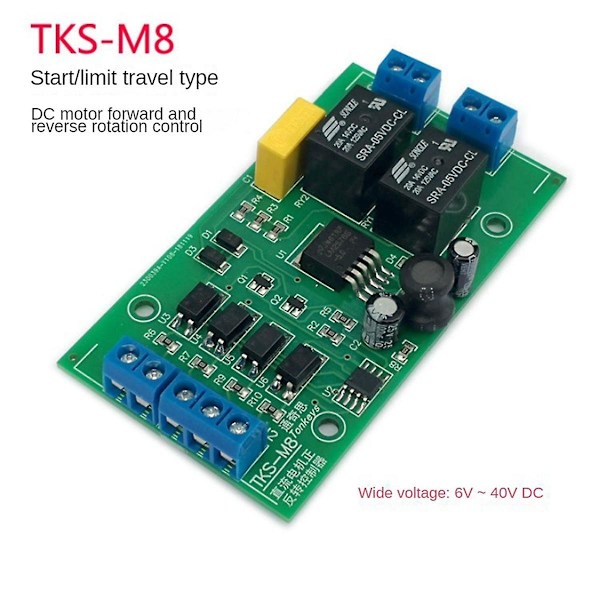

4. Vad är in- och utspänningen? Ingångsspänningsområdet för TKS-M8 är 4v-40v, men för tillförlitlig drift rekommenderas att använda den i intervallet 6V-36V. Utgångsmotorn är densamma som ingångsspänningen.



Arbetsspänning: bred spänning DC4V-40V

Modulströmförbrukning: 0,6W (utan belastningsmotor), statisk 0,1W

Signalingång: aktiv låg nivå, ingången är den negativa polen på optokopplaren. När spänningen är lägre än 2V anses det finnas en signal

Svarstid: K1 K2 är 20mS, SW1 SW2 är 50mS

Utgångsström: 20A

Aktionslivslängd: 150 000 gånger

PO/Standardversion: Efter en kort trigger fortsätter motorn att köra tills den stöter på en gräns- eller kommuteringssignal

Färg: Grön

Material: PCB

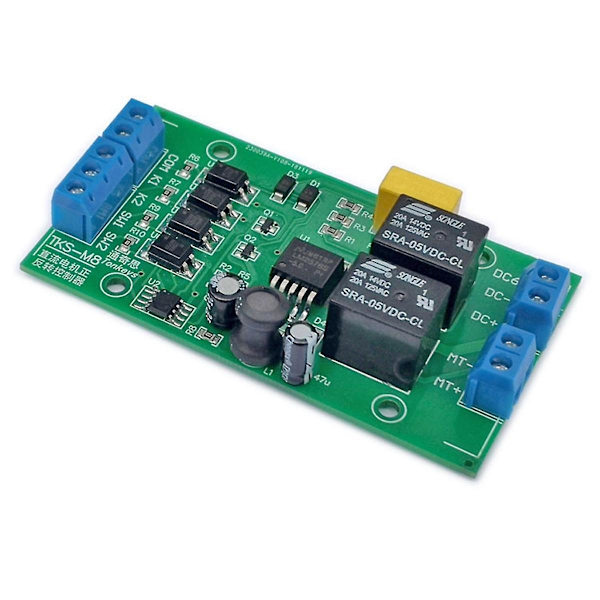

Storlek: 83x46x20mm



Paketinnehåll:

1 * P0 Framåt/bakåt-styrenhet



Endast ovanstående paketinnehåll, andra produkter ingår inte.
