BLDC bred spänning 7-24V högeffekts liten volym potentiometer hastighetskontroll Borstlös och Hallös kontroller, enkelknappsversion stöder enkelknapps fri omkoppling acceleration och retardation med avstängningsminnesfunktion potentiometer hastighetskontrollversion stöder PLC 0-5V simuleringssignalhastighet.

Instruktioner för användning av potentiometer-modeller:

Standardeffektfördelningspositioneraren reglerar direkt hastigheten utan externa styrsignaler. Den ökar medurs och minskar moturs.

Den är också lämplig för extern PLC 0-5 analog kvantitetskontroll. Koppla ur potentiometerkabeln, den externa 0-5 analoga kvantitetskontrollsignalen och jordledningen är respektive anslutna till ingångssignalterminalen på det borstlösa drivkortet, så länge två ledningar är OK.

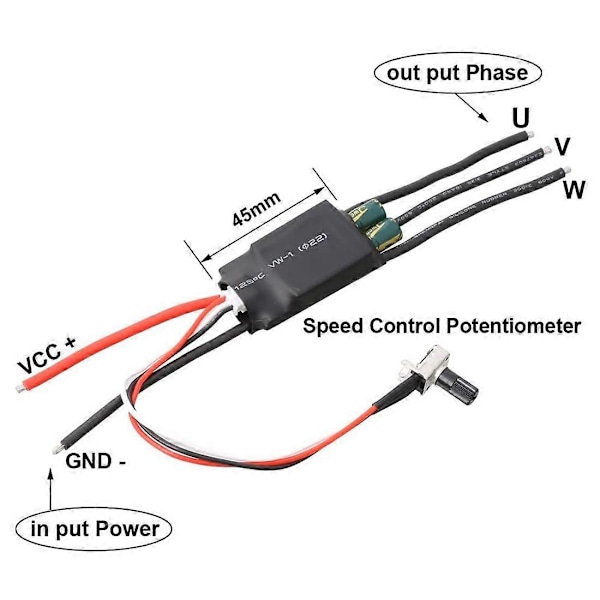

Gränssnittsbeskrivning:

1. U V W faslinjeutgång är ansluten till motorn

2. VCC GND huvudströmförsörjning (extern DC-strömförsörjning)

Produktparametrar:

Produktnamn: Potentiometer trefas DC borstlös och Hallös drivenhet

Modell: X30A (potentiometer)

Arbetsspänning: 7-24V

Drivenhetsström: nominell 15A plus fläktkylning 20A

Högsta hastighet: 224000 RPM (2-polig motor), 74000 RPM (6-polig motor), 40000 RPM (12-polig motor), 35000 RPM (14-polig motor).

Produktstorlek: längd 45MM x bredd 26MM x höjd 12MM (exklusive ledningar och utskjutande kondensatorer)

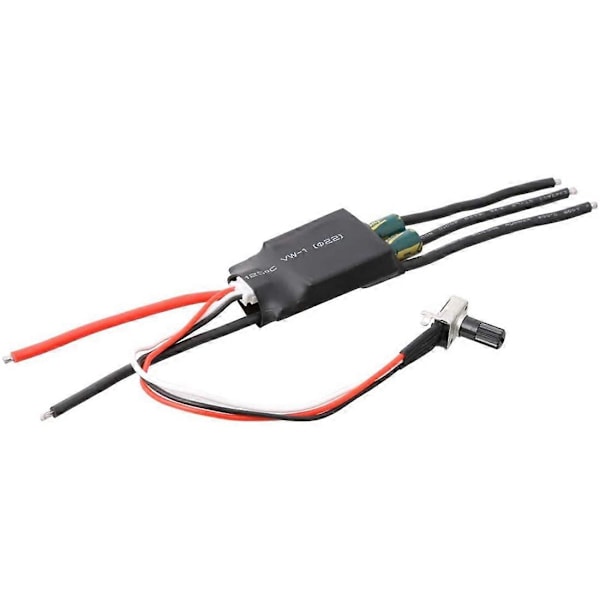

Färg: som visas

Material: Plast+metall

Observera: På grund av olika produktpartier kan utseendet vara annorlunda, men funktionen är densamma



Paket innehåll:

1 * DC 7-24V 200W BLDC 3-fas Borstlös Motordrivare



Endast ovanstående paketinnehåll, andra produkter ingår inte.
