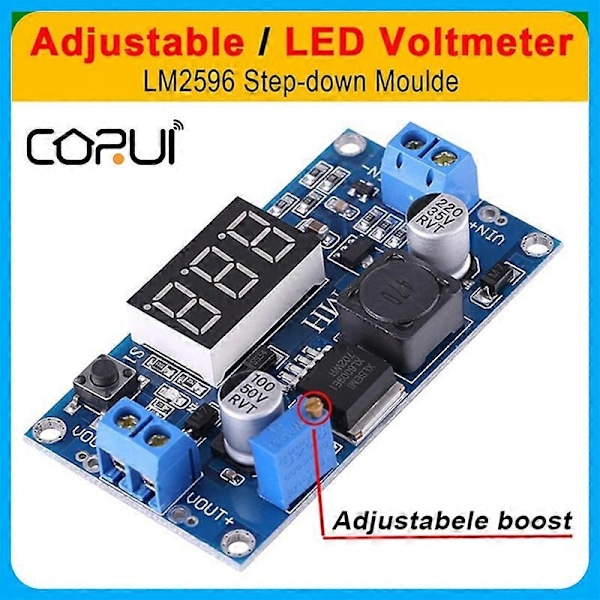

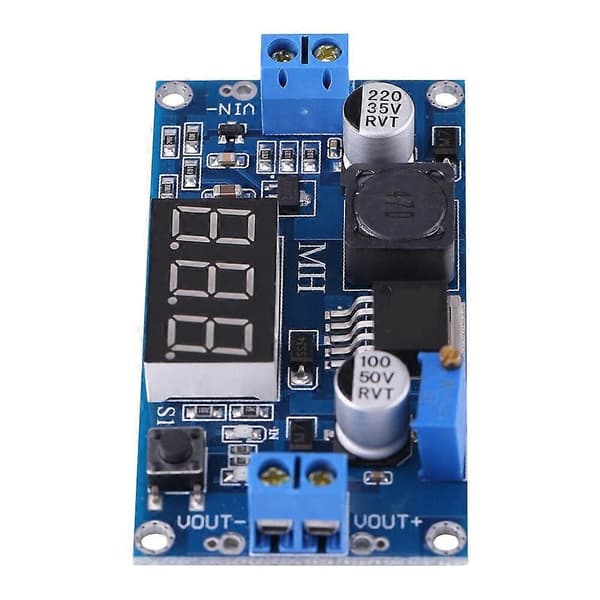

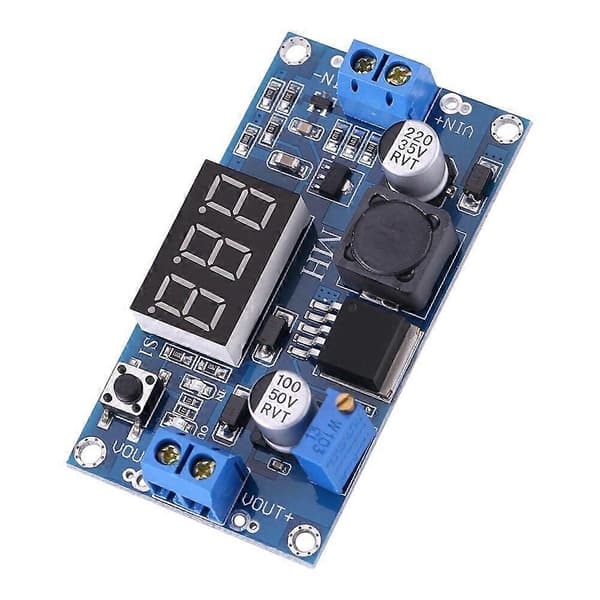

DC Buck Converter LM2596 DC DC Strömmodul LED-Display Strömförsörjning Justerbar Nedtrappningsomvandlare 4.0~40 V Spänningsregulator



Beskrivning:









1, Med en voltmeterdisplay, voltmeterfel ± 0.1V, område 4 ~ 40V. (Obs: om ingångsspänningen är lägre än 4V fungerar inte den inbyggda voltmetern och visar ingenting)



2. Den stora 5*5-knappen används för att växla mätning av ingångs- eller utgångsspänning, och en indikatorlampa visar vilken spänning som mäts. Första gången visar det digitala röret som standard ingångsspänningen, och ingångsindikatorn IN lyser; när knappen trycks in visar det digitala röret utgångsspänningen, och utgångsindikatorn OUT lyser. Och behåll det efter inställningen, även om den stängs av och sedan slås på.



3, Voltmetern kan stängas av, tryck länge på strömbrytaren i mer än 1 sekund och mindre än 4 sekunder, du kan stänga av den manuellt. När voltmetern har stängts av, tryck bara på strömbrytaren för att slå på voltmetern.



4, Med kopplingsplint kan även utan lödkolv användas enkelt, och behåll trådbindningspunkten (ingångsspänningen måste vara mer än 1V högre än spänningen som ska matas ut)



5, Använder 150KHz intern oscillationsfrekvens, tillhörande den andra generationen av switchande spänningsregulator, låg strömförbrukning, hög effektivitet



6, Ingångsänden med diodskydd, omvänd anslutning bränner inte ut modulen



7, Med överhettningsskydd och kortslutningsskydd (mer än 15W, vänligen förstärk värmen)















Hur justerar man noggrannheten?



Utgångsspänning (Ingångsspänning) kalibreringssteg



1Steg 1, Justera den högra knappen så att \"\"OUT\"\" (\"\"IN\"\")LED lyser, voltmetern visar värdet på utgångsspänningen; Tryck på den högra knappen i mer än 2 sekunder, släpp, voltmetern och \"\"OUT\"\" ( \"\"IN\"\")LED blinkar synkront så att du går in i utgångsspänningskalibreringsläget.



2Steg 2, Tryck på den högra knappen (normal hastighet), spänningsvärdet ökar med en enhet; Tryck på den vänstra knappen, minska med en enhet; Eftersom en enhet är mindre än 0.1V, den minsta spänningsdisplayen till 0.1V, så du måste trycka kontinuerligt 1-5 gånger för att se voltmetern ändra 0.1V, hur många gånger voltmetern ändrar 0.1V genom att trycka på knappen, beroende på den aktuella display spänningen, ju högre spänning, desto färre antal tryck.



3Steg 3, tryck på den högra knappen i mer än 2 sekunder, släpp, för att lämna utgångsspänningskalibreringsläget. Alla parametrar som ställts in sparas automatiskt vid strömavbrott.







Specifikationer:





Ingångsspänning: 2.5V~40V



Utgångsspänning: 1.25V~37V (justerbar)



Utgångsström: 3A (maximalt)



Omvandlingseffektivitet: 92% (maximalt)



Utgångsrippel:
