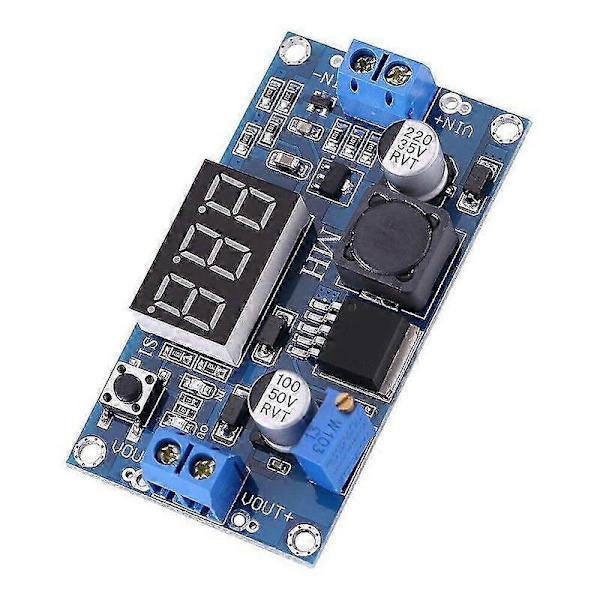

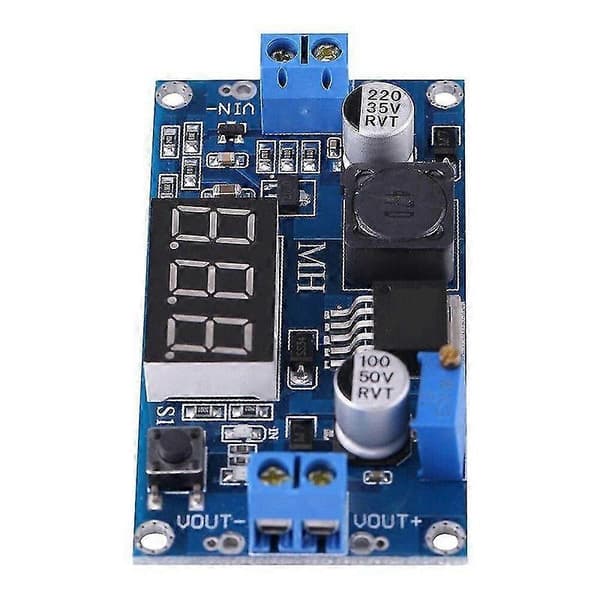

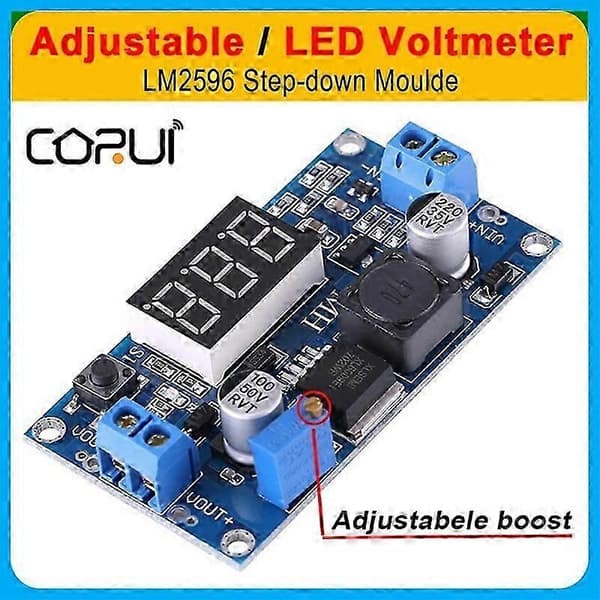

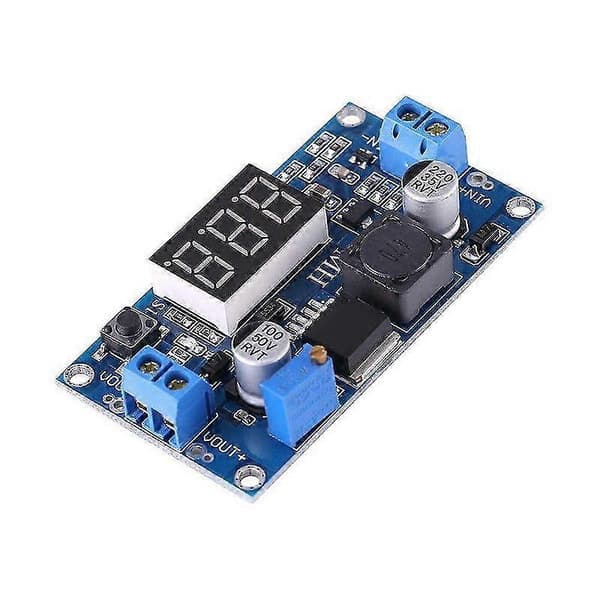

DC Buck Converter LM2596 DC DC Strömmodul LED-Display Strömförsörjning Justerbar Step-Down Converter 4.0~40 V Spänningsregulator













1, med en voltmeterdisplay, voltmeterfel plusmn; 0,1V, område 4 ~ 40V. (Obs: om ingångsspänningen är lägre än 4V fungerar inte den inbyggda voltmetern och visar inget)



2. Den stora volymen 5*5 berör knappen för att växla mätning av ingångs- eller utgångsspänning, och en indikatorlampa indikerar vilken spänning som mäts. Första gången visar standard digitalrör ingångsspänningen, och ingångsindikatorn IN lyser; när knappen berörs visar digitalröret utgångsspänningen, och utgångsindikatorn OUT lyser. Och behåll det efter inställningen, även om den stängs av och sedan slås på.



3, voltmetern kan stängas av, tryck länge på strömbrytaren i mer än 1 sekund och mindre än 4 sekunder, du kan stänga av handen. När voltmetern har stängts av trycker du bara på strömbrytaren för att slå på voltmetern.



4, med kopplingsplint kan även lödkolv användas enkelt och behålla trådbindningspunkten (ingångsspänningen måste vara mer än 1v högre än spänningen som ska matas ut)



5, använder 150KHz intern oscillationsfrekvens, tillhörande den andra generationen av omkopplingsspänningsregulator, låg strömförbrukning, hög effektivitet



6, ingångsänden med diodskydd, omvänd anslutning bränner inte ut modulen



7, med överhettningsskydd och kortslutningsskydd (mer än 15W, vänligen förstärk värmen)















Hur man justerar noggrannheten



Utgångsspänning (Ingångsspänning) kalibreringssteg



1Steg 1, Justera den högra knappen så att OUT (IN)LED lyser, voltmetern visar värdet på utgångsspänningen; Tryck på den högra knappen i mer än 2 sekunder, släpp, voltmetern och OUT (IN)LED blinkar synkront så att du går in i utgångsspänningskalibreringsläget.



2Steg 2, Tryck på den högra knappen (normal hastighet), spänningsvärdet läggs till en enhet; Tryck på den vänstra knappen, minus en enhet; Eftersom en enhet är mindre än 0,1V, den minsta spänningsdisplayen till 0,1V, så du måste kontinuerligt trycka 1-5 gånger för att se voltmetern ändra 0,1V, hur många gånger voltmetern ändrar 0,1V genom att trycka på knappen, beroende på den aktuella displayens spänning, ju högre spänning, desto färre antal tryck.



3Steg 3, tryck på den högra knappen i mer än 2 sekunder, släpp, för att lämna utgångsspänningskalibreringsläget. Alla parametrar som ställts in för att automatiskt stänga av för att spara.







Specifikationer:





Ingångsspänning: 2.5V~40V



Utgångsspänning: 1.25V~37V (justerbar)



Utgångsström: 3A (maximal)



Konverteringseffektivitet: 92% (maximal)



Utgångsrippel:
