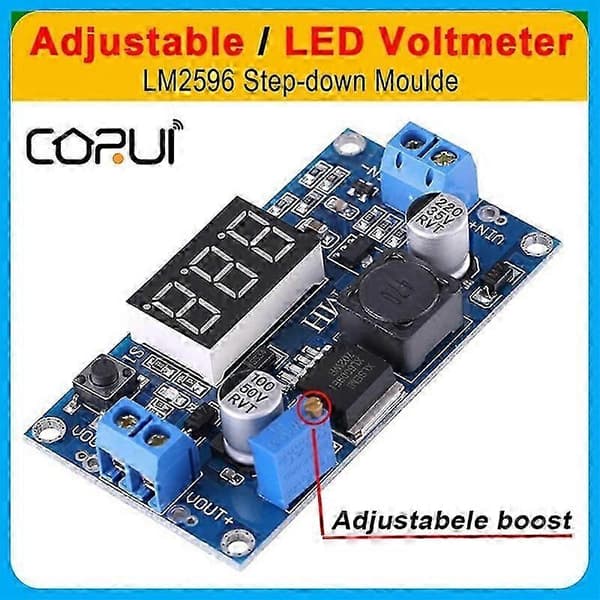

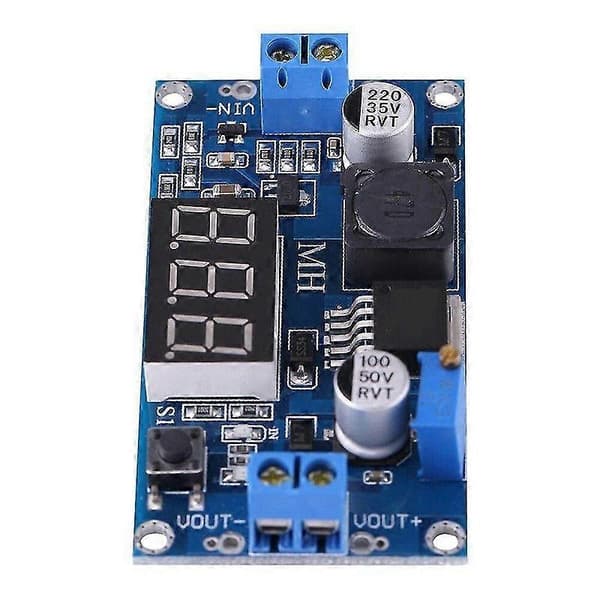

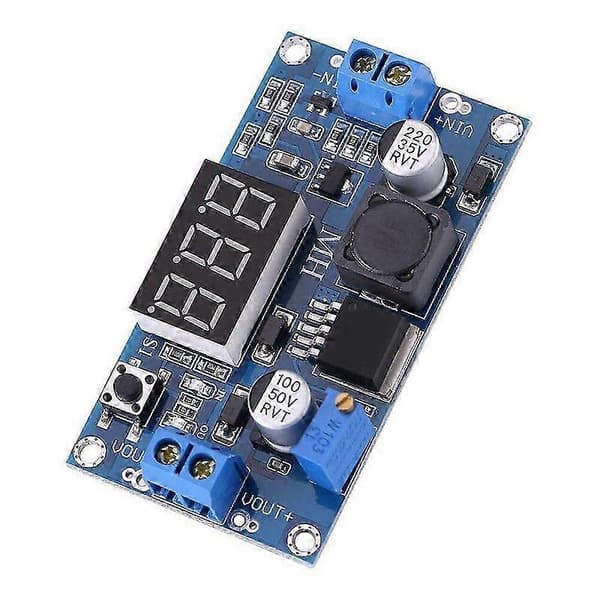

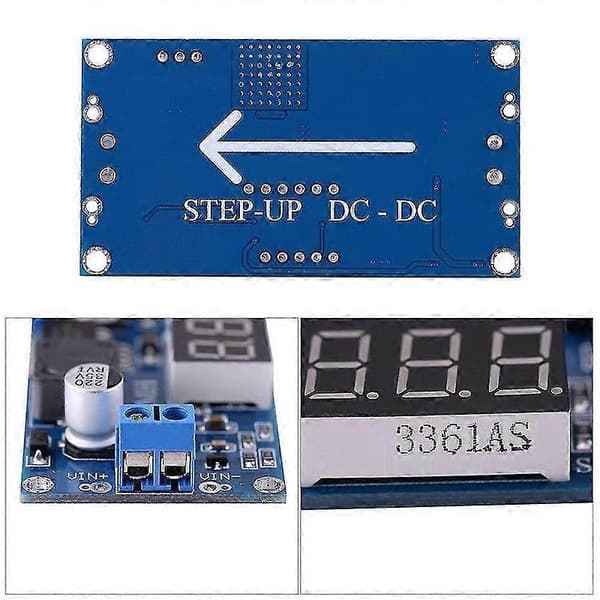

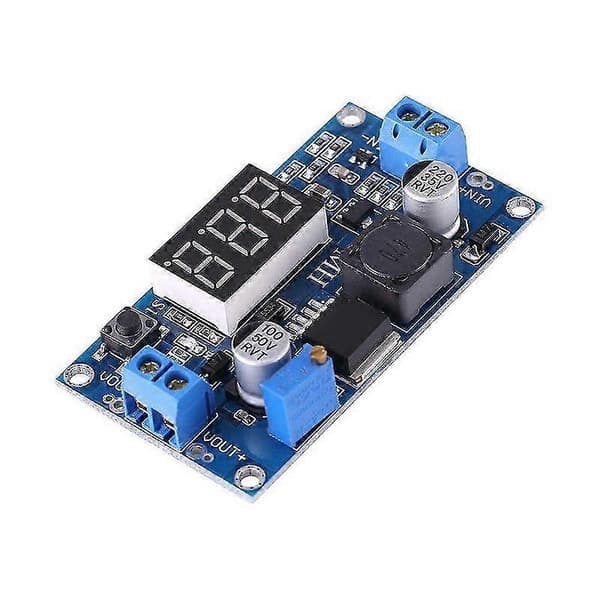

DC Buck Converter LM2596 DC-DC Strömmodul med LED-display, justerbar strömförsörjning, Step-Down Converter 4,0~40 V spänningsregulator. 1. Med voltmeterdisplay, voltmeterfel ± 0,1V, område 4~40V. (Obs: Om ingångsspänningen är lägre än 4V fungerar inte den inbyggda voltmetern och visar inget). 2. Den stora 5x5-knappen används för att växla mellan mätning av ingångs- eller utgångsspänning, och en indikatorlampa visar vilken spänning som mäts. Vid första start visar displayen ingångsspänningen och IN-indikatorn lyser; när knappen trycks in visas utgångsspänningen och OUT-indikatorn lyser. Inställningen sparas även efter att enheten stängts av och slagits på igen. 3. Voltmetern kan stängas av genom att hålla knappen intryckt i mer än 1 sekund men mindre än 4 sekunder. När den är avstängd, tryck bara på knappen för att slå på den igen. 4. Utrustad med kopplingsplint för enkel anslutning, men lödning är också möjlig (ingångsspänningen måste vara minst 1V högre än utgångsspänningen). 5. Använder 150KHz intern oscillationsfrekvens, tillhör den andra generationen av switchade spänningsregulatorer, låg strömförbrukning och hög effektivitet. 6. Ingången har diodskydd, så omvänd anslutning skadar inte modulen. 7. Med överhettningsskydd och kortslutningsskydd (vid belastning över 15W, vänligen förstärk kylningen). Hur man justerar noggrannheten: Kalibreringssteg för utgångsspänning (ingångsspänning): 1. Steg 1: Justera den högra knappen så att OUT (IN) LED lyser och voltmetern visar utgångsspänningen. Tryck på den högra knappen i mer än 2 sekunder och släpp; voltmetern och OUT (IN) LED blinkar synkront för att indikera att kalibreringsläget har aktiverats. 2. Steg 2: Tryck på den högra knappen för att öka spänningsvärdet med en enhet; tryck på den vänstra knappen för att minska med en enhet. Eftersom en enhet är mindre än 0,1V och minsta visning är 0,1V, kan du behöva trycka 1–5 gånger för att se en ändring på 0,1V på displayen. Antalet tryck beror på den aktuella spänningen; ju högre spänning, desto färre tryck krävs. 3. Steg 3: Tryck på den högra knappen i mer än 2 sekunder och släpp för att lämna kalibreringsläget. Alla inställda parametrar sparas automatiskt. Specifikationer: Ingångsspänning: 2,5V~40V. Utgångsspänning: 1,25V~37V (justerbar). Utgångsström: 3A (maximal). Konverteringseffektivitet: 92% (maximal). Utgångsrippel: <30mV.
