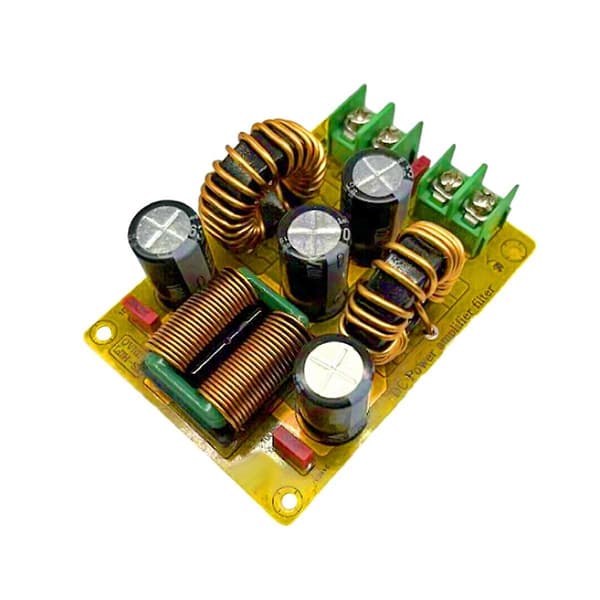

PT-0008 DC strömfilter krets introduktion: Kretsen består av tre-stegs filtrering, den första delen är - - stegs LC filterkrets, den andra delen är common mode EMI filtrering, och den tredje delen är två-stegs LC filterkrets.

LC filter kallas vanligtvis passivt filter. Det är en traditionell DC ström harmonisk kompensationsenhet som består av induktorer och kondensatorer. Det kan filtrera övertoner i strömförsörjningen en eller flera gånger.

Rena DC strömförsörjningen och common mode filtrering, vilket kan undertrycka problemet med snabb transient grupp puls interferens med en repetitionsfrekvens på flera kilohertz på vissa användarplatser.

Ingång: DC.

Utgång: DC.

Spänning: 50V (högre spänning kan ersätta elektrolytkondensatorn för att förbättra)

Ström: 20A

Huvudsakliga delar Specifikationer:

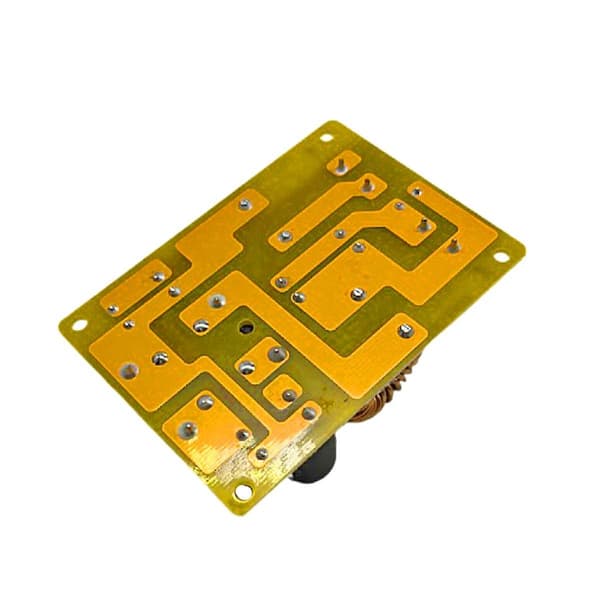

Kretskort: Dubbelsidigt FR4 glasfiberkort

Elektrolytkondensator: 50V 470UF diameter 13MM dosering 4 STK

Film Kondensator: 100NF 3STK

Magnetisk ring induktans: mängden 2STK, (20A hög ström använd FeSiAl),

Common mode induktans; konsumtion 1STK, (20A ström välj platt kopparband induktans)

Socket: 7.62 socket 2PIN 2STK

Denna modul är lämplig för att eliminera användningen av DC strömförsörjning med elektromagnetisk störning. Den kan appliceras för att filtrera efter switching strömförsörjning utgång, bilar, motorcyklar och DC med stark elektromagnetisk störning.

Fabriksbatcherna är olika, och vissa utseenden kan vara olika, vilket inte har någon effekt på produkten

Färg:Fotofärg

Material:ABS

Paketets innehåll:

1 x Lågpassfilter

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
