Funktioner:
Kan använda PWM-kontroll.
Den kan bära en maximal ström på 10A, med ett topp-till-toppvärde på 15A.
Bred power 3V-20V.
Stabil prestanda.
Liten storlek.
Förpackningen innehåller:

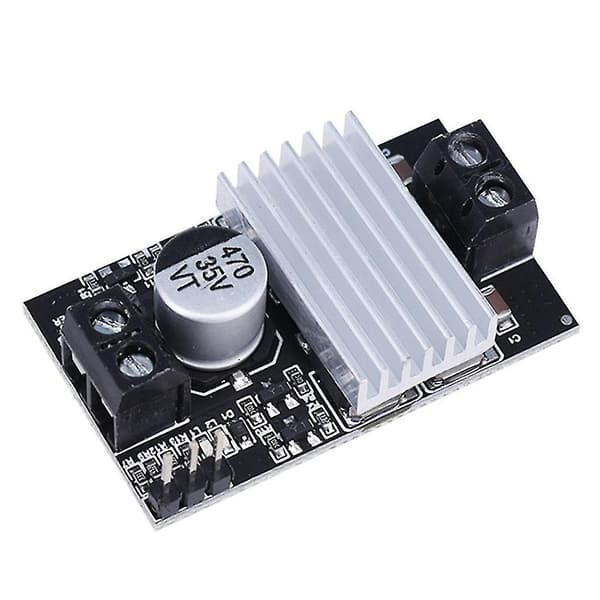

1 x 10A power DC-motordrivmodul
Specifikationer:
Modulens power är: 3V-20V
Signalterminalens matningsspänning: 3V-20V
Support arbetscykelintervall: 0-100 %
PWM frekvensområde: 400-2K
Storlek: ca. 4,4x1,6x1,2cm/1,73x0,63x0,47in
Den maximala topp-till-topp-strömmen är 15A, strömmen över 8A rekommenderas för att öka extra värmeavledning, och den maximala arbetsströmmen är 10A
notera:
1. Power till föraren får inte vändas. Det rekommenderas att ansluta en 15A säkring i serie vid power . Om spänningen vänds kan strömpåslag bränna frekvensomriktarmodulen.
Det rekommenderas att använda 400HZ till 2KHZ för PWM.
3. När motorn är kommuterad måste motorn stoppas eller bromsas först och sedan kommuteras (för att undvika en stor momentan ström som bränner strömmen). Motorns broms- eller stopptid bör vara längre än 0,5 s, annars kan modulen brännas.
