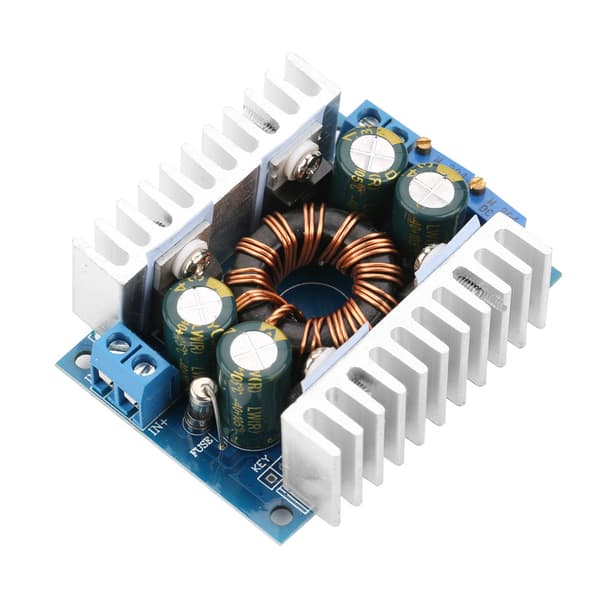

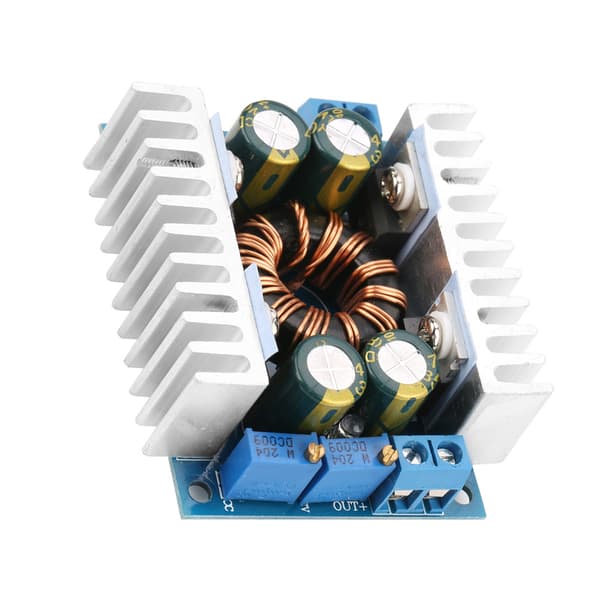

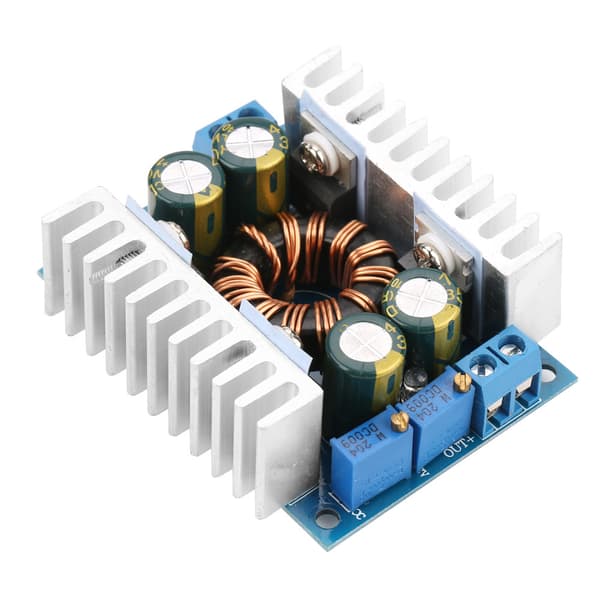

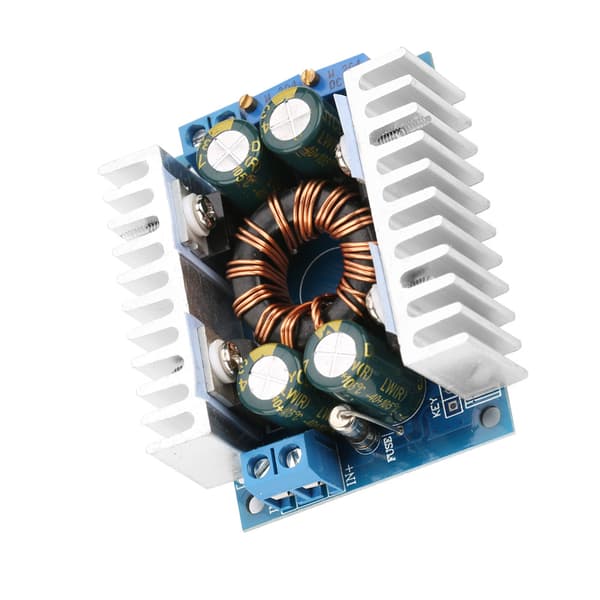

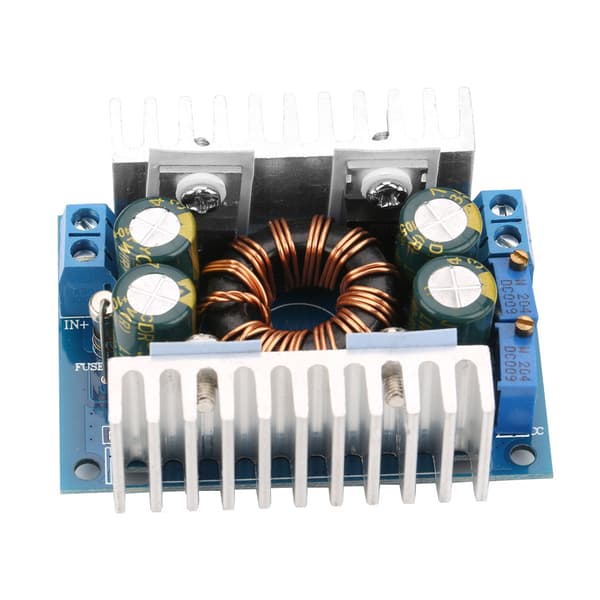

1、Detta är en icke-isolerad DC-reglerad strömomvandlarmodul med lång livslängd.
2、Hög effekt och stabil utgång, den omvandlar 5-30VDC till 1.25-30VDC.
3、Högkvalitativa komponenter säkerställer hög omvandlingseffektivitet, upp till 93%.
4、Den stöder överströms-, kortslutnings- och övertemperaturskydd.
5、Designad med två kylflänsar för bättre värmeavledning. r
Funktioner: r
r
r
r
Detta är en icke-isolerad DC-reglerad strömomvandlarmodul med lång livslängd. r
r
r
Hög effekt och stabil utgång, den omvandlar 5-30VDC till 1.25-30VDC. r
r
r
Högkvalitativa komponenter säkerställer hög omvandlingseffektivitet, upp till 93%. r
r
r
Den stöder överströms-, kortslutnings- och övertemperaturskydd. r
r
r
Designad med två kylflänsar för bättre värmeavledning. r
r
r
r
r
Specifikation: r
r
r
Typ: Icke-isolerad synkron likriktning automatiskt step up/down modul r
Ingångsspänning: DC5-30V r
Ingångsström: 8A, (MAX) 10A, (inom 6A för långvarigt arbete) r
Viloström: 4mA (det kommer att finnas avvikelser när arbetsspänningen är annorlunda) r
Utgångsspänning: 1.25-30V kontinuerligt justerbar r
Utgångsström: 10A (MAX) (långvarig naturlig kylning inom 5A, vänligen minska det nominella värdet när utgångsspänningen är hög), förbättra värmeavledningen eller minska det nominella värdet när modultemperaturen är över 65℃ r
Konstant strömutgångsområde: 0.2-10A r
Drifttemperatur: -40℃ till +85℃ r
Frekvens: 150KHz r
Omvandlingseffektivitet: Typisk 91%, maximalt 93% r
Överströmsskydd: Ja r
Kortslutningsskydd: Ja (strömbegränsande skydd) r
Övertemperaturskydd: Ja (automatisk minskning av utgångsspänningen) r
Omvänd ingångsskydd: Nej, vänligen anslut till en diod i serie vid ingången om det behövs r
Utgångsflödesskydd: Ja, du behöver inte lägga till dioden när den används för laddning. r
Kopplingsmetod: Terminalblockutgång, (IN är ingång, OUT är utgång) r
r
r
Vikt: 70g / 2.5oz (ungefär) r
r
r
r
r
r
Paketlista: r
r
r
1 * Modul r
r
r
r
r
Strömjustering: r
1, Justera CV-potentiometern, ställ in utgångsspänningen enligt lastkraven. r
2, Vrid CC-potentiometern moturs cirka 30 varv, (dvs. utgångsströmmen är inställd på minimum), ansluten till lysdioden, ställ in CC-potentiometern till önskad ström. r
Om du använder modulen för batteriladdning, anslut till utgången efter att batteriet är helt urladdat. Justera CC till önskad ström. Eftersom om mer energi finns kvar i batteriet, desto mindre laddningsström blir det. r
Vänligen använd inte kortslutning för att justera strömmen. r
