Obs: 1. För att modulen ska fungera stabilt, se till att använda en strömförsörjning som är mer än dubbelt så stor som lasteffekten. Om lasten är en motor, använd en strömförsörjning med mer än 3 gånger effekten.

2. Den maximala lastströmmen är 2A, om det är en lastmotor är den maximala lastströmmen 1A

3. Modulen kan endast styra framåt- och bakåtrotation (start och stopp styrs av på- och avstängning)



Beskrivning:

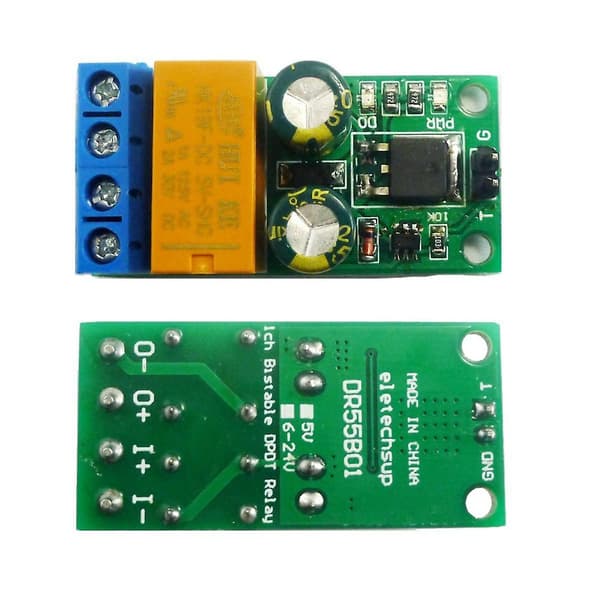

Självlåsande (bistabil) omvänd polaritetskontroller

Ingångsspänning: DC 5V (5V version)

Modulens arbetsström: framåtrotation 2MA, bakåtrotation 35-40MA

Lastspänning: lika med utgångsspänningen

Lastström: maximalt 2A (motor1A)

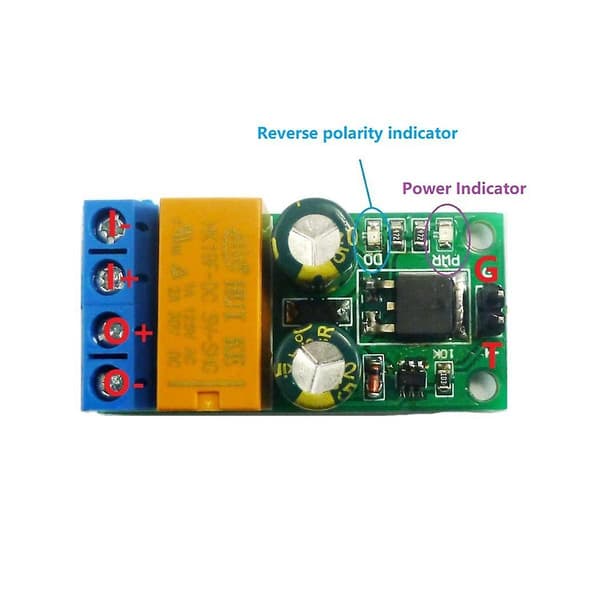

Med strömindikator och omvänd polaritetsindikator

Kontrollläge: låg pulskontroll

Detta är ett självlåsande (bistabilt) omvänt polaritetsrelä. Trigga en gång, mata ut omvänd polaritet (och behåll), och trigga igen, utgång = ingång (och behåll)

Pinbeskrivning:

I+: strömingång +;

I-: Spänningsingång -;

O+: strömutgång + (när polariteten är omvänd är utgången -);

O-: strömutgång-(utgången är + när polariteten är omvänd);

G: triggsignal jord;

T: Triggsignalingång (0,2-2 sekunders låg puls).

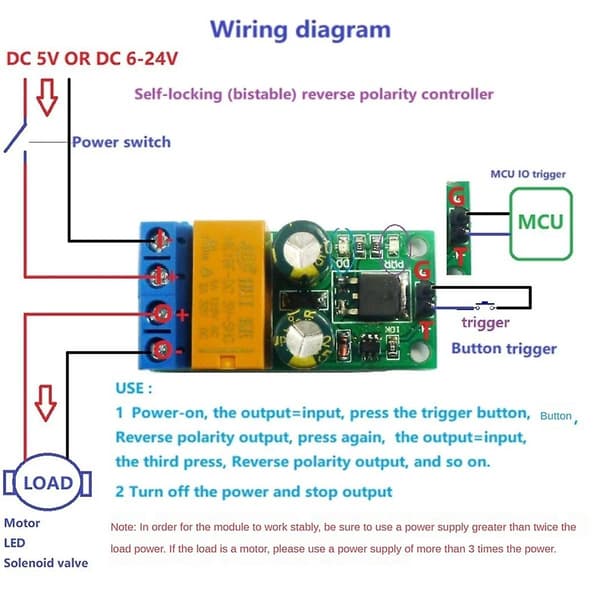

Instruktioner:

Efter påslagning, utgång = ingång, tryck på triggerknappen, omvänd polaritetsutgång, trigga knappen igen, utgång = ingång, trigga knappen för tredje gången, omvänd polaritetsutgång. Och så vidare.

Stäng av strömmen och stoppa utgången.

Storlek: 43mm x 21mm x 16mm

Material: PCB

Färg: Grön



Paketets innehåll:

1 x omvänd polaritetskontroller



Endast ovanstående paketinnehåll, andra produkter ingår inte.
