Försiktighetsåtgärder:1. Strömförsörjningskretsen på huvudkortet har ingen säkring, och den inbyggda självtillägget kommer att orsaka permanent skada på chippet på kortet (inte ens 2 sekunder är tillåtet).

2. Under normal drift finns det samplingsöverströmsskydd vid motorutgången. Eftersom moduleffekten och strömmen är , kortslut inte när modulen inte fungerar normalt.

kortslutningen har möjlighet att bränna , den första kabeldragningstestmaskinen använder liten ström och lågspänningstest, efter ok, passera sedan hög ström och hög spänning, eftersom det är kortmodul för , var uppmärksam på kabelisoleringsisoleringen, stark spänning är inte tillåtet att Tryck på kortdelarna.

3. Anslut inte motorn som uppenbarligen är oförenlig med modulens spänning och ström eller är från motorn för att undvika oförklarlig skada.



1.MA MB faslinjeutgångsanslutningsmotor

2. 5V GND moderkort levereras med 5V strömförsörjning (ström inte 30MA)

3.VCC GND motor huvudströmförsörjning (extern DC-strömförsörjning)

4. hastighetspulssignalutgång

5 positivt och negativt backningskontrollgränssnitt (kan också anslutas till den externa omkopplaren)

6.VR hastighetskontrollsignalingång (ombord med potentiometerhastighetskontroll kan också anslutas till 0-5V analog simulering PWM-duty för att stödja dubbel signalingångshastighetsreglering)

7.Ha +5V GND Hall-signal Strömingång, vanligtvis med Halls motor har motsvarande linjer

Moderkortsspecifikationer:

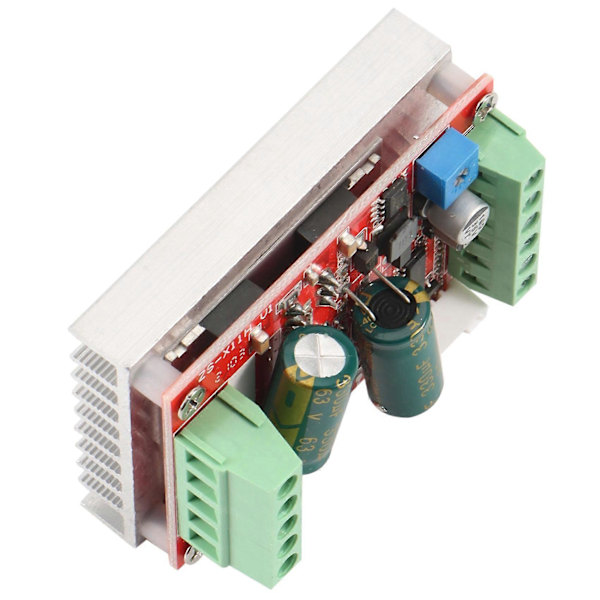

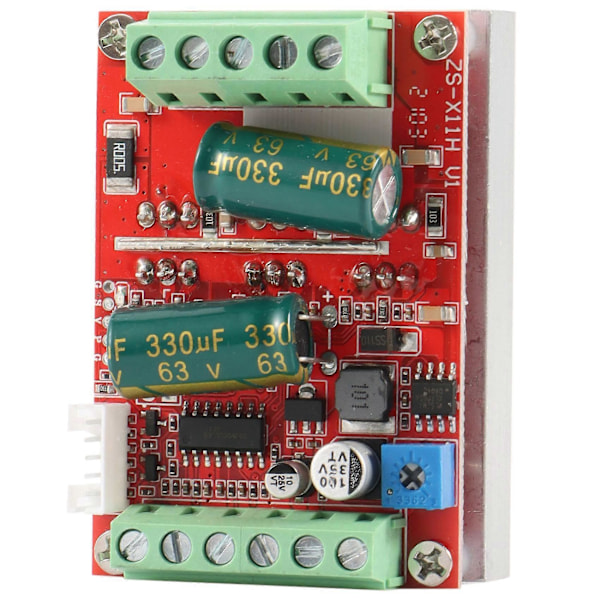

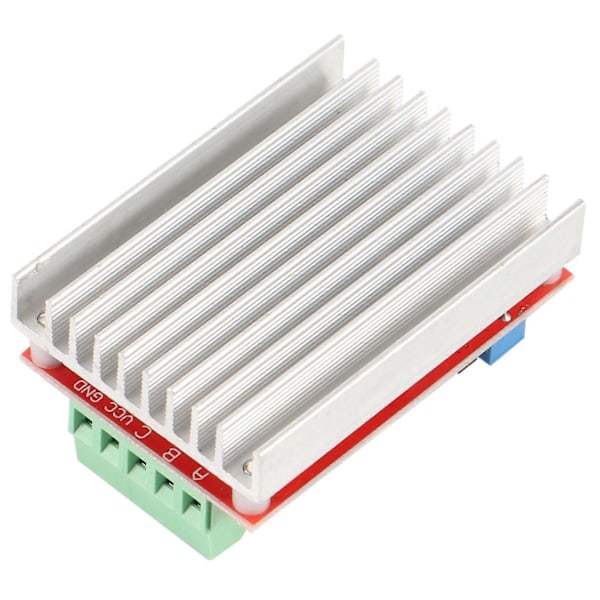

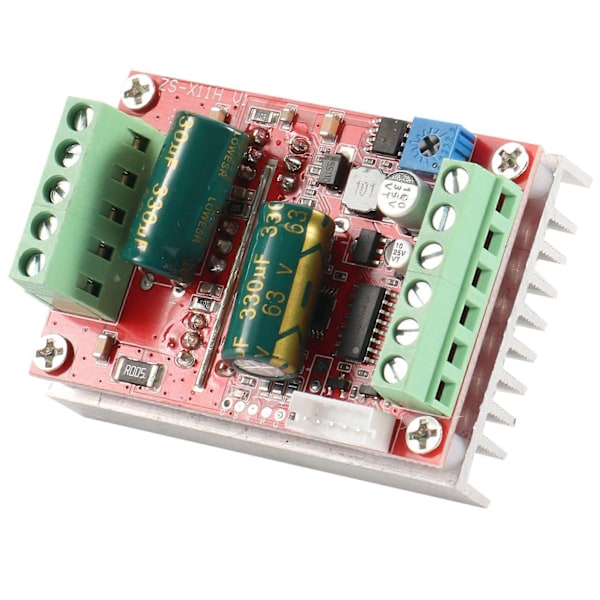

Produktnamn: 450W Borstlös Hall DC-motordrivrutin

Driftspänning: 9-60V

Högsta ström: nominell 16A 20A

Högsta effekt: 450W

Överströmsskydd: Ja

Färg: Röd

Material: plast



Paketets innehåll:

1 * Borstlös motorstyrenhet



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
