Beskrivning

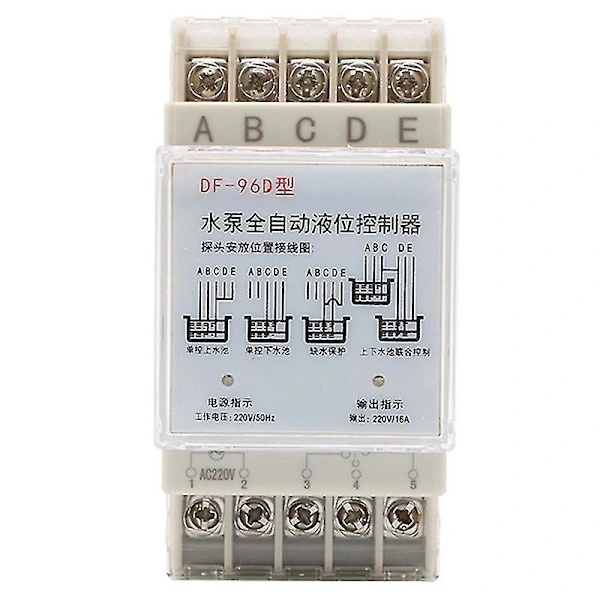

Enkelstyrd ÖVRE pool (vattenförvaring): A (röd) - Övre vattennivåkontrollpunkt. När vattennivån når punkt A kan sonden kontakta vatten och styrenheten kan stoppa pumpen automatiskt. B (blå) - Nedre vattennivåkontrollpunkt. När vattennivån går under punkt B, sonden utom räckhåll för vatten och styrenheten kan starta pumpen automatiskt. C (svart) - Bör placeras i botten av poolen som den gemensamma linjen. D (grön) och E (gul) är anslutna till C (svart). Enkelstyrd NEDRE pool (tömma vatten): E - Övre vattennivåkontrollpunkt. När vattennivån når punkt E kan sonden kontakta vatten och styrenheten kan starta pumpen automatiskt. D - Nedre vattennivåkontrollpunkt. När vätskenivån går under punkt D kan sonden utom räckhåll för vatten och styrenheten kan stoppa pumpen automatiskt. C - Bör placeras i botten av poolen som den gemensamma linjen. A och B - frånkopplade. Brist på vattenskydd: C och D - Nedre vattennivåkontrollpunkter. När vattennivån går under denna punkt kan C- eller D-sonden utom räckhåll för vatten och styrenheten kan stoppa pumpen automatiskt. E och C - kortslutna; A och B - frånkopplade. Gemensam styrning av ÖVRE och NEDRE poolinstallationsanvisningar: A - Övre vattennivåkontrollpunkt i ÖVRE poolen. När vattennivån når punkt A kan sonden kontakta vatten och styrenheten kan stoppa pumpen automatiskt. B - Nedre vattennivåkontrollpunkt i ÖVRE poolen. När vattennivån går under punkt A kan sonden utom räckhåll för vatten och styrenheten kan starta pumpen automatiskt. C - Bör placeras i botten av ÖVRE och NEDRE poolerna som den gemensamma linjen. D - Nedre vattennivåkontrollpunkt i NEDRE poolen. När vattennivån går under punkt D kan sonden utom räckhåll och styrenheten kan stoppa pumpen automatiskt. E - Övre vattennivåkontrollpunkt i NEDRE poolen. När vattennivån når punkt E kan sonden nå vatten och styrenheten kan starta pumpen automatiskt. Sedan börjar poolen att tömma vatten. Om inte, E-punkt frånkopplad. Typ: DF-96D Uppdaterad version. Arbetsspänning: AC 220V/50HZ. Max ström: 10A (Använd 30A-fördröjningen). Installation: Din-skenfäste. Förbrukning mindre än eller lika med 2W. Transmissionssignal: 500M. Används för att lösa problem: 1. På men fungerar inte: a. Kontrollera om den röda indikatorn lyser eller inte. Om inte, se till att anslutningen är tillräckligt bra; 2. När vattennivån är över eller under sonderna men pumpen inte startar eller stoppar automatiskt, kontrollera det enligt följande: a. Om sonden är placerad för högt eller lågt så att vattennivån kan nå eller vara utom räckhåll för den; b. Anslutningen av övre nedre linje eller sond är förskjutning av misstag eller kortsluten; c. För att kontrollera sonden om den är rostig eller inte eller om anslutningen är tillräckligt bra. d. C - Kontrollera om den gemensamma linjen är placerad i den nedersta botten av poolen. Färg: krämvit. Material: plast. Storlek: 100 * 50 * 75 mm. Paketets innehåll: 1 * Nivåkontroll. Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljus och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
