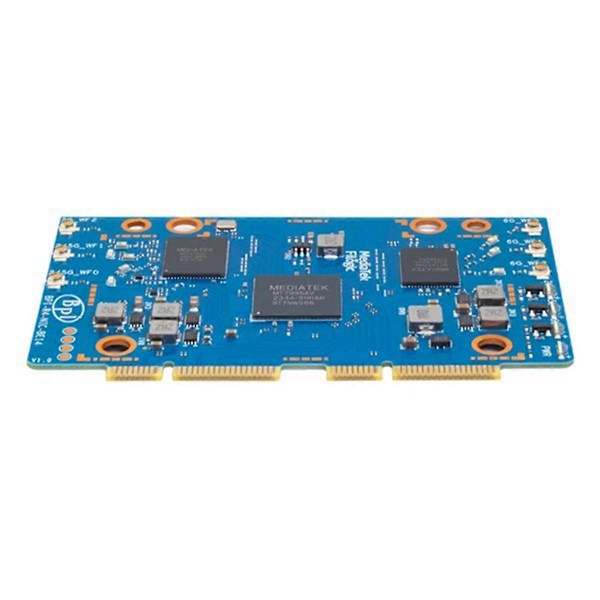

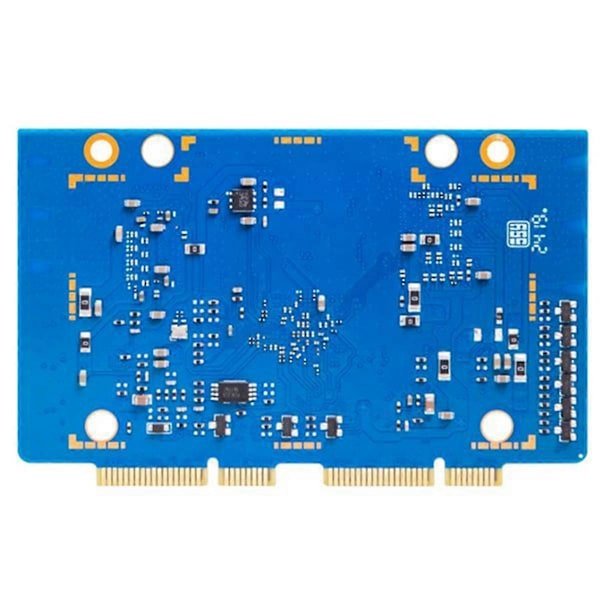

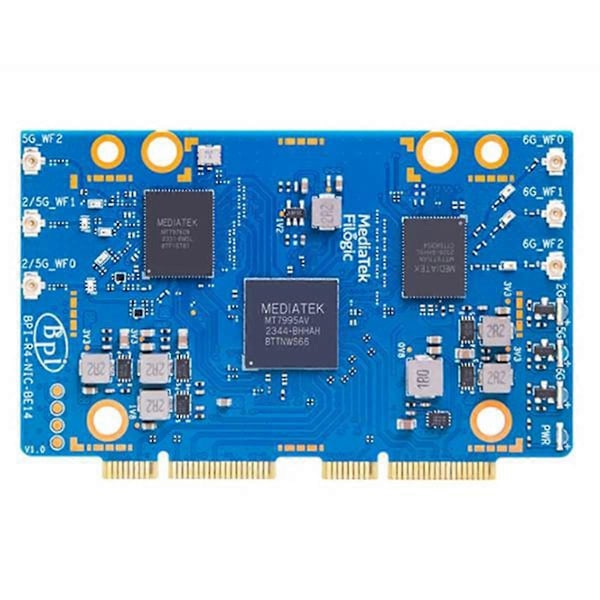

-R4-NIC-BE14 är en 51x82mm WiFi7-modul med MT7995AV som stöder Wi-Fi7-teknik och har IEEE802.11a/b/g/ac/ax/be-kompatibilitet, 2.4GHz 2x2, 5GHz 3x3 3ss och 6GHz 3x3 3ss BE13500 Wi-Fi-undersystem. MT7995AV erbjuder funktionsrik trådlös anslutning med höga standarder och levererar pålitlig, kostnadseffektiv genomströmning från ett utökat avstånd.
De optimerade Wi-Fi-basbandsalgoritmerna ger enastående prestanda. Den intelligenta designen använder en högeffektiv avlastningsmotor och hårdvaruacceleratorer för databearbetning, vilket helt avlastar Wi-Fi-uppgiften från värdprocessorn. MT7995AV är designad för att stödja standardbaserade funktioner inom områdena säkerhet, servicekvalitet och regleringar, vilket ger slutanvändarna den bästa prestandan när som helst och under alla omständigheter.

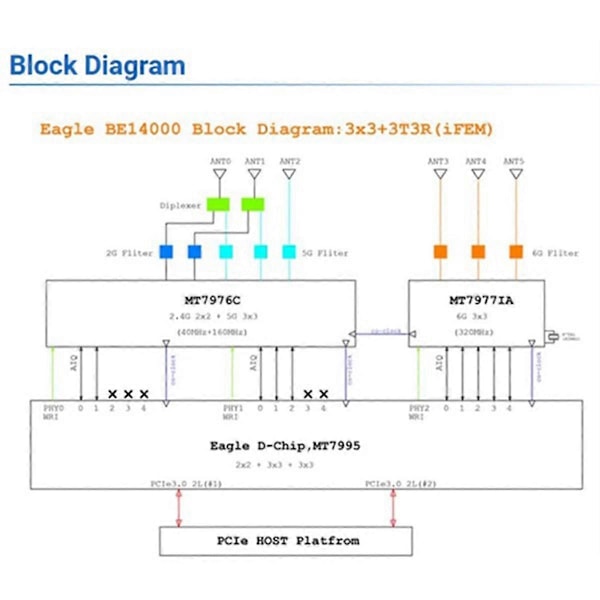

MT7995AV chipset
32-bitars RISC-V MCU för Wi-Fi-protokoll och Wi-Fi-avlastning
Inbäddad och ROM

UART-gränssnitt med hårdvaruflödeskontroll
2 PCIe 3.0 Gränssnitt, 2-
WLAN:IEEE 802.11 a/b/g/ac/ax/be-kompatibel
-Band Triple Concurrent (TBTC)
PHY-hastighet: upp till 13700 Mbps/9500 Mbps
-MIMO TX och RX
-OFDMA TX och RX
STBC, LDPC, TX beamformer och RX beamformee
läge, blandat läge och äldre läge
Säkerhet: WFA WPA, WPA2, WPA3 personal, WPS2.0
: WFA WMM och WMM-PS
Hur man använder
Du kan sätta in -R4-NIC i CN12 och CN14 längst ner på -R4-Main och sedan fixera den med två M2-skruvar.
-R4-NIC-modulen kräver 12V strömförsörjning, så strömförsörjningen på -R4-Main måste vara påslagen innan du slår på strömmen (SW4 är vriden till \"ON\"-läget och 12V-lysdioden tänds när strömmen slås på)
Tips: 12V-strömförsörjningen kommer att levereras till -R4-NIC via PIN6/28/48 på miniPCI-sockeln. När du ansluter andra moduler, se till att stänga av SW4 om du inte bekräftar om modulen tål 12V.
Obs: Fabriksmärkningarna på kortet skiljer sig något från de på bilden ovan. Antennfärgen skickas slumpmässigt, acceptera inte den angivna färgen vilket inte påverkar användningen
Färg: Blå&Svart
Material: plast

Paketets innehåll:
1 x -R4-NIC-BE14 Utvecklingskort
6 x Antenn

Endast ovanstående paketinnehåll, andra produkter ingår inte.
