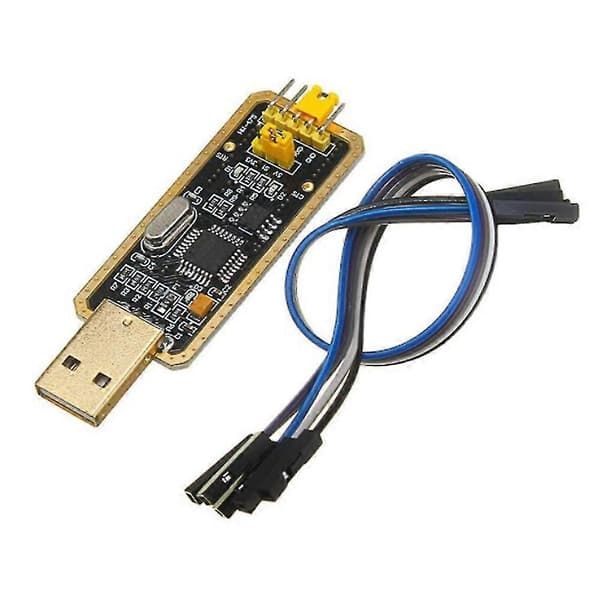

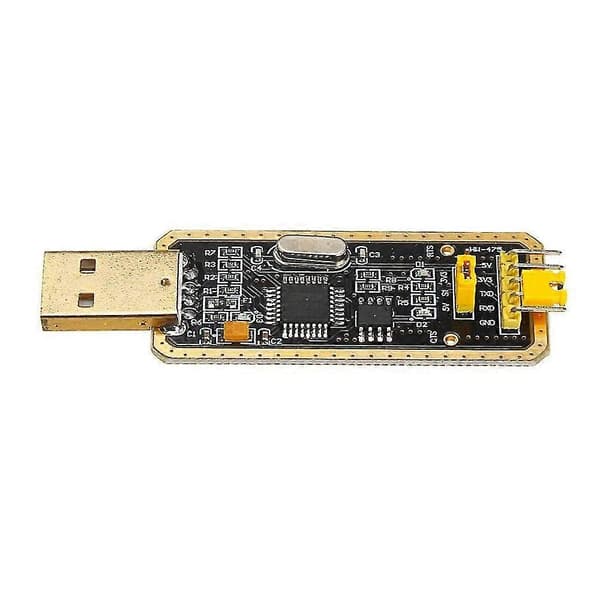

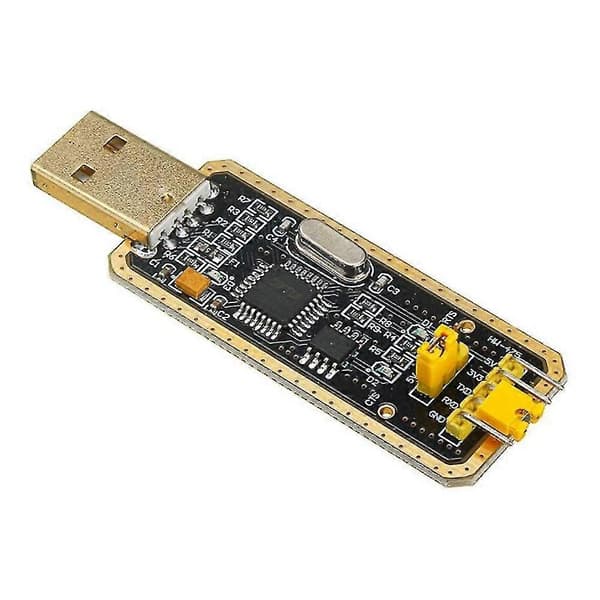

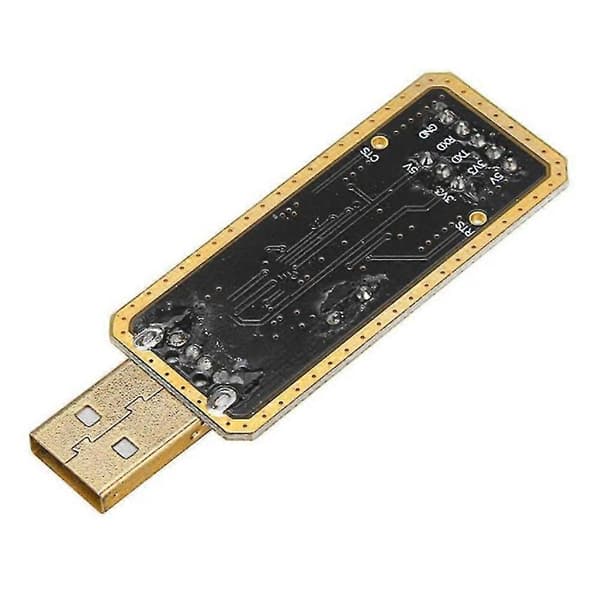

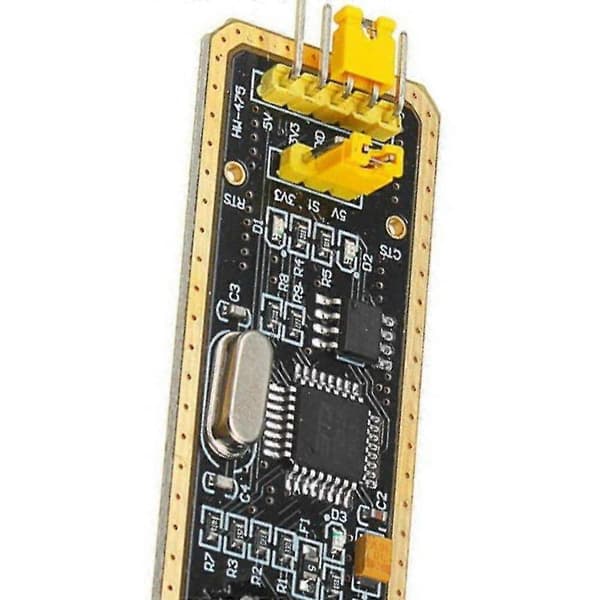

Den fungerar utmärkt för programmering av mikrokontroller som för , boarduino, Bareduino, , ESP8266, Mini minimOSD och Atmel Xmega Xplained, mini pro eller andra som kan programmeras via seriell anslutning. Efter installation av drivrutinen kommer denna TTL-adapter att simulera en COM-port på din dator/laptop. Genom denna simulerade COM-port kan du kommunicera eller programmera med olika hårdvara eller MCU:er, som för board, , ESP8266, router och så vidare. Huvudchip: FT232BL Pin Definition: ,,RXD,TXD,GND,VCC Utgång VCC: 3.3V eller 5V USB-gränssnitt: 2.0 Med 500MA självåterställande säkring omvänd skydd Maximal hastighet: 921600bps Lista över stödda system Windows xp,7,8,10 Ubuntu 11.10, kernel 3.0.0-19 OS X 10.3 till 10.8 (32 & 64 bit) OS X 10.9 och senare (64 bit) Instruktioner för användning: (Exempel MCU) GND: Anslut till GND RXD: Anslut till MCU.TX (Signalflöde: MCU.TX Större än Större än FT232 Större än Större än PC.RX) TXD: Anslut till MCU.RX (Signalflöde: MCU.RX Mindre än Mindre än FT232 Mindre än Mindre än PC.TX) 3V3/5V: Utgång 3.3V eller 5V (modul drivs av USB, jumper cap: till 3.3V eller 5V): Anslut till MCU. (Signalflödesriktning: MCU. Mindre än Mindre än FT232 Mindre än Mindre än PC.): Anslut till MCU. (Signalflöde: MCU. Större än Större än FT232 Större än Större än PC.) Material: plast färg: Svart+guld Paketets innehåll: 1 x Adaptermodul 1 x 5Pin Line (Obs: Slumpmässig färg, acceptera inte den angivna färgen.) Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljus och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
