HDMI-enheter (någon källa / spelare, LCD, plasma etc) har olika resultat när du sätter HDMI-repeater-enheter beroende på vilken utrustning du använder (en repeater enhet är en switch / splitter / förlängare etc). Se för att få bekräftelse från tillverkaren av din källa / spelare / LCD att den specifika spelaren eller LCD kan kommunicera via en HDMI repeater. Vissa källenheter kanske inte tillåter någon HDMI-enhet mellan sig själv och LCD och kommer endast att fungera via en direkt HDMI-kabel till LCD. Motsatsen är också möjlig där LCD behöver en direkt anslutning till källan / spelare och kommer inte att acceptera en regenererad signal från en HDMI repeater enhet. Bildskärmen eller källa tillverkaren kan bekräfta om deras produkt stöder de nödvändiga funktionerna.

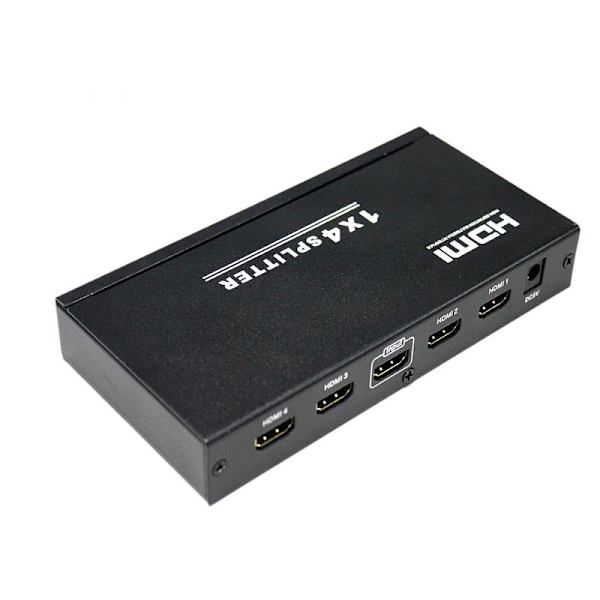

Detta splitter är med fyra HDMI utgångar. Den distribuerar den enda HDMI-ingången i fyra identiska utgångar. Dessa fyra utgångar är synkroniserade.

Specifikationer:

- Delar HDMI-signalen till 4 HDMI bildskärmar samtidigt

- Varje port stödjer HDMI-eller DVI-ingångar

- 8dB mottagare utjämning för att kompensera för långa avstånd HDMI förluster i kabel signal.

- 3dB driver pre-emphasis att kompensera för PCB förluster.

- HDMI v1.3a och HDCP 1,2 protokollet kompatibel.

- Stöd Deep Color 36 bitars och signalen retiming.

- Stöd digitalt ljud splittring i HDMI, såsom LPCM / Dolby-AC3 / DTS 7,1 / DSD / Dolby TrueHD / Dolby Master Audio.

- Full-HD 1080p kaskad kopplat över 10 lager

- LED indikering.

- Mått (LxBxH): 114.5mm x 62,5 mm x 26mm

- Data överföringshastighet: 2.25Gbps x 3

- DC 5V strömförsörjning - ingår i köpet

När två eller flera delningar är kaskadkopplade, kan de användas för att skapa en större HDMI / HDTV fördelning. Seriekoppling av dessa splitters ger långa avstånd överföring av HDMI-signaler på mer än 15 meter med HDMI 26/24 AWG specifikationer kabel.

HDMI kablar och utrustning SKA aldrig anslutas / kopplas ur medan Din utrustning är påslagen sedan HDMI-porten har en låg spänning! Kan orsaka skador på utrustningen om den ansluts till påslagen utrustning. Sekvensen nedan bör följas när man installerar nya kablar eller utrustning mellan source / spelare och LCD / Plasma.

Kopplings ordning:

1.) Power-off all utrustning (På vägguttaget).

2.) Anslut alla kablar, splitters, switchar, förlängare inom HDMI Distribution Network.

3.) På strömmen på all Splitters, switchar, Extenders inom HDMI Distribution Network.

4.) Effekt på alla LCD / Plasma-och inställd på att HDMI-ingång från HDMI Distribution Network.

5.) Slå på Sources / spelare (Källor förhandlar HDCP Handslaget via HDMI nätverket skärmar som är inställd på HDMI-ingång för att svara på handskakning).
