Beskrivning:

100 % helt ny och av hög kvalitet

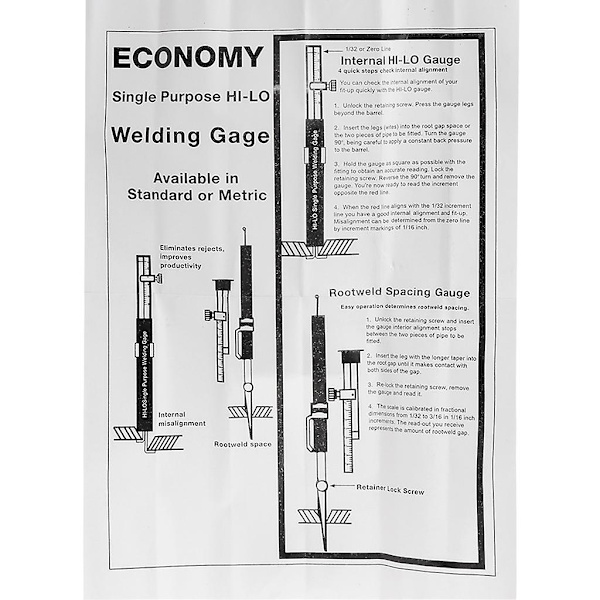

Intern Hi-Lo-mätare:

4 snabba steg för att kontrollera intern inriktning

Du kan snabbt kontrollera den interna inriktningen på din passform med Hi-Lo-mätaren

1. Lås upp fasthållningsskruven. Tryck mätstiften förbi pipan

2. Sätt in benen (trådade) i rotrymmet eller de två rörbitarna som ska monteras, vrid mätaren 90 grader och var noga med att applicera ett konstant mottryck på pipan

3. Håll mätaren så vinkelrät som möjligt mot beslaget för att få en korrekt avläsning. Lås fasthållningsskruven. Vänd 90-gradersvridningen och ta bort mätaren, du är nu redo att läsa av inkrementen mittemot den röda linjen

4. När den röda linjen ligger i linje med 1/32-inkrementlinjen har du en bra intern inriktning och passform. Felinriktning kan bestämmas från nolllinjen genom inkrementmarkering på 1/16 tum

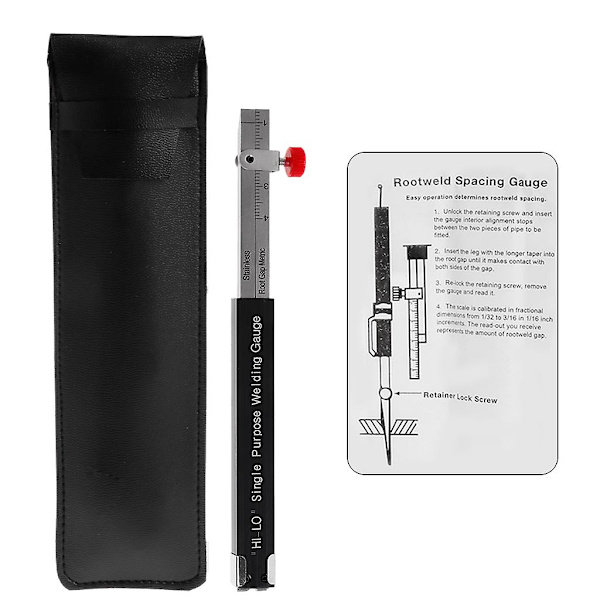

Rotspaltmätare:

Enkel användning bestämmer rotspalt

1. Lås upp fasthållningsskruven och sätt in mätarens inre inriktningsstopp mellan de två rörbitarna som ska monteras

2. Sätt in benet med den längre avsmalningen i roten tills det kommer i kontakt med båda sidor av spalten.

3. Lås fast fasthållningsskruven igen, ta bort mätaren och läs av den

4. Skalan är kalibrerad i bråkdimensioner från 1/32 till 3/16 i steg om 1/16 tum, den avläsning du får representerar storleken på rotgapet



Förpackningen innehåller:

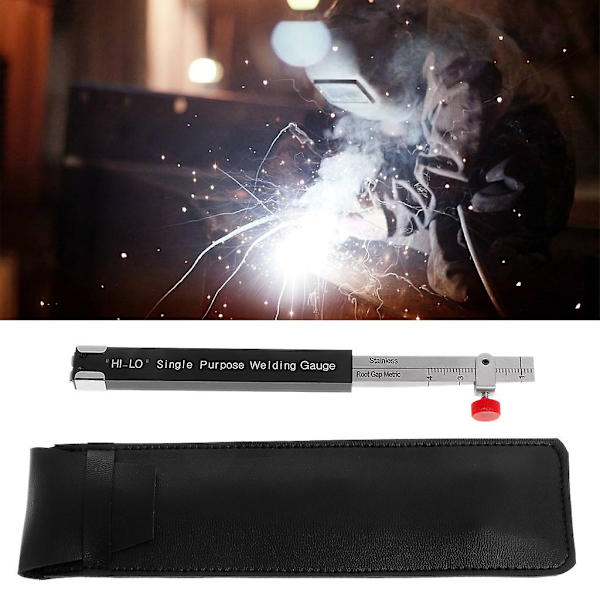

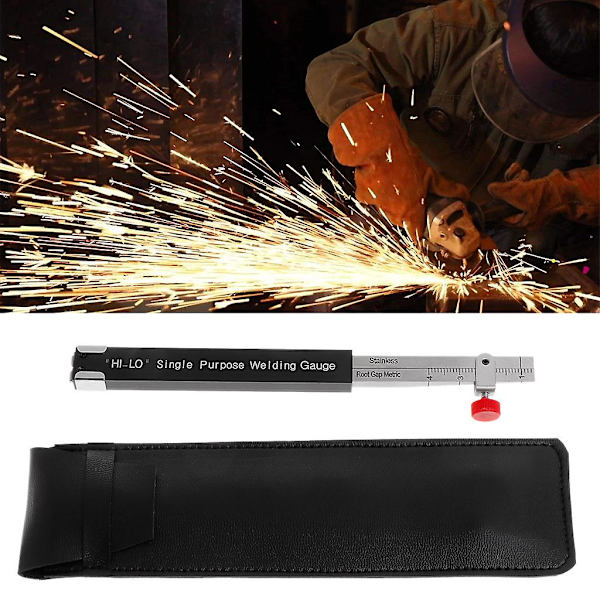

1 X Svetsning Enstaka Syftesmätare

1 X Bärbar läderväska

1 X Bruksanvisning
