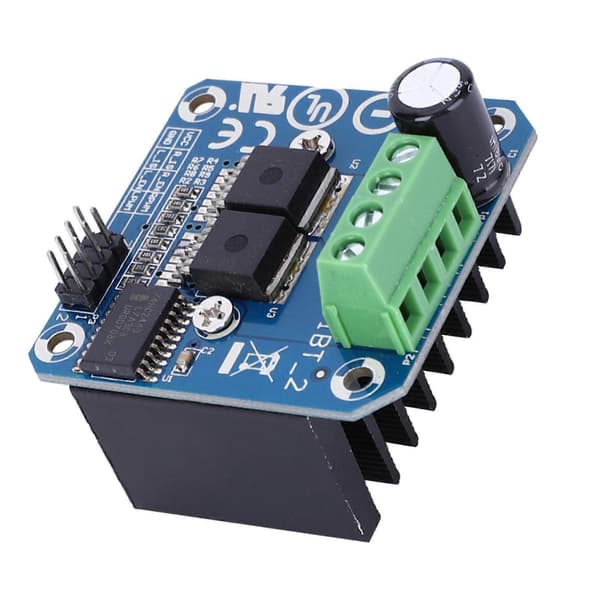

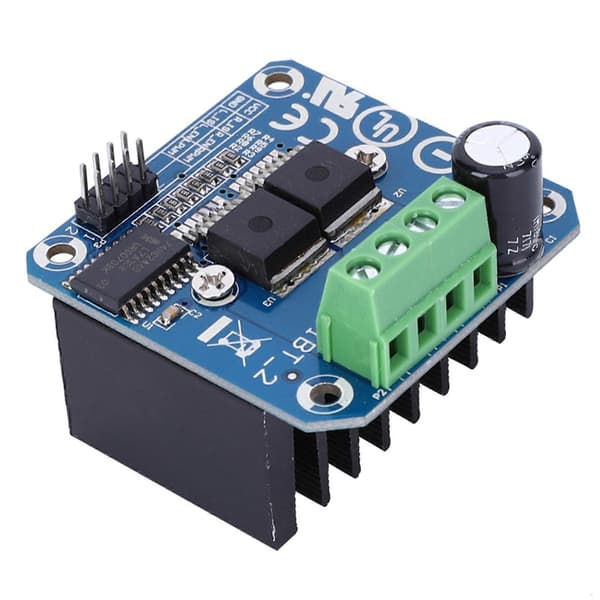

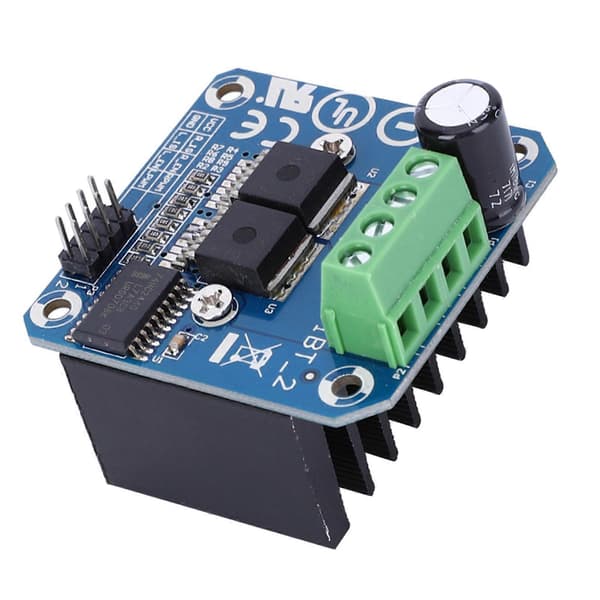

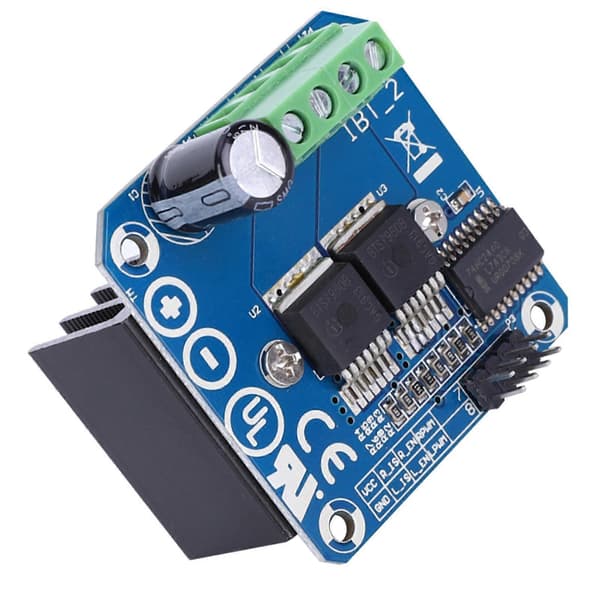

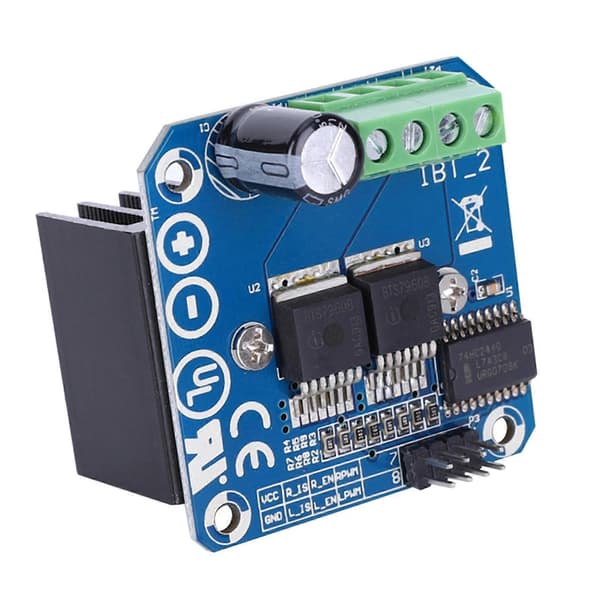

Artikeltyp: Motordrivmodul_x005f_x005f_x005f_x000D_Funktion:_x005f_x005f_x005f_x000D_Dubbel BTS7960 hög ström (43 A) H-bryggdrivare;_x005f_x005f_x005f_x000D_5V är isolerad från MCU för att effektivt skydda MCU;_x005f_x005f_x005f_x000D_Inbyggd 5V strömindikator;_x005f_x005f_x005f_x000D_Spänningsindikation vid utgången av motordrivaren;_x005f_x005f_x005f_x000D_Kylflänsen kan svetsas;_x005f_x005f_x005f_x000D_PIN-definition:_x005f_x005f_x005f_x000D_1. RPWM: Sväng höger till PWM_x005f_x005f_x005f_x000D_2. LPWM: Sväng vänster PWM_x005f_x005f_x005f_x000D_3. R_EN: Sväng höger för att aktivera (aktiv hög)_x005f_x005f_x005f_x000D_4. L_EN: Aktivera vänstersväng (aktiv hög)_x005f_x005f_x005f_x000D_5. R_IS: Högersväng strömvarning (kan flyta)_x005f_x005f_x005f_x000D_6. L_IS: Vänstersväng strömvarning (kan flyta)_x005f_x005f_x005f_x000D_7. VCC: (5V)_x005f_x005f_x005f_x000D_8. GND_x005f_x005f_x005f_x000D_Anslutningsmetod:_x005f_x005f_x005f_x000D_Metod 1:_x005f_x005f_x005f_x000D_VCC: 5V från enkretsdator (MCU)_x005f_x005f_x005f_x000D_GND: GND för mikrokontrollern (MCU)_x005f_x005f_x005f_x000D_L_PWM: PWM eller 5V från mikrokontrollern (MCU) för CCW (CW) svängar_x005f_x005f_x005f_x000D_R_PWM: PWM eller 5V från mikrokontrollern (MCU) för CW (CCW) svängar_x005f_x005f_x005f_x000D_R_EN och L_EN: 5V från mikrokontrollern (MCU)_x005f_x005f_x005f_x000D_Metod 2:_x005f_x005f_x005f_x000D_VCC: 5V från enkretsdator (MCU)_x005f_x005f_x005f_x000D_GND: GND för mikrokontrollern (MCU)_x005f_x005f_x005f_x000D_L_PWM: 5V från mikrokontrollern (MCU) för CCW (CW) svängar_x005f_x005f_x005f_x000D_R_PWM: 5V från mikrokontrollern (MCU) för CW (CCW) svängar_x005f_x005f_x005f_x000D_R_EN och L_EN: PWM från mikrokontrollern (MCU)_x005f_x005f_x005f_x000D_Endast fyra ledningar (GND. 5V. PWM1. PWM2) behövs från MCU till drivmodulen;_x005f_x005f_x005f_x000D_Isolationschip 5 V strömförsörjning (kan delas med MCU 5 V);_x005f_x005f_x005f_x000D_Kan få motorn att rotera framåt, två PWM-ingångsfrekvenser upp till 25kHZ;_x005f_x005f_x005f_x000D_Två värmeflöden genom en felsignalutgång;_x005f_x005f_x005f_x000D_Isolationschip 5V strömförsörjning (kan delas med MCU 5V), du kan också använda den inbyggda 5V strömförsörjningen;_x005f_x005f_x005f_x000D_Strömförsörjningsspänning 5.5V till 27V; 1Drivaren använder BTS7960-chipet, som består av en högeffektsdriven full H-bryggdrivmodul med termiskt överströmsskydd. 2Den dubbla BTS7960 H-bryggdrivkretsen har kraftfulla driv- och bromsfunktioner, vilket effektivt isolerar mikrokontrollern och motordrivaren och hög ström 43A. 3Denna produkt kan realisera framåt- och bakåtrotation av motorn, och de två PWM-ingångarna har en maximal frekvens på 25kHZ. 45V isolering från enkretschipet kan effektivt skydda enkretschipet. 5Produkten kännetecknas av stabil prestanda och lång livslängd.1 x_x005f_x005f_x005f_x000D__x005f_x005f_x005f_x000D_MotordrivmodulObservera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
