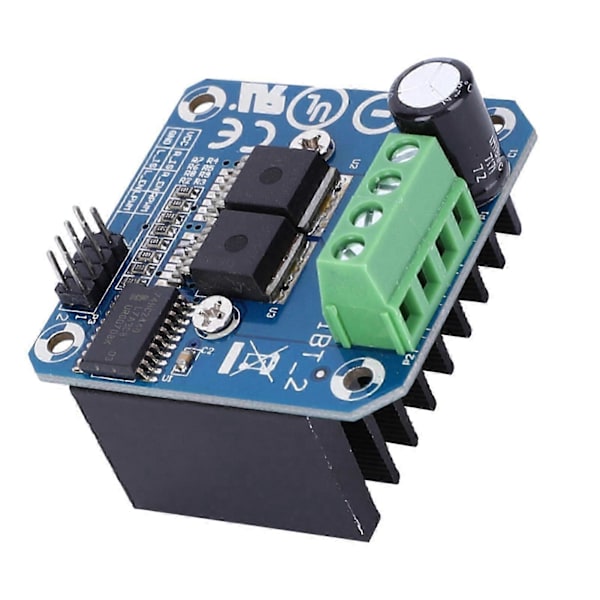

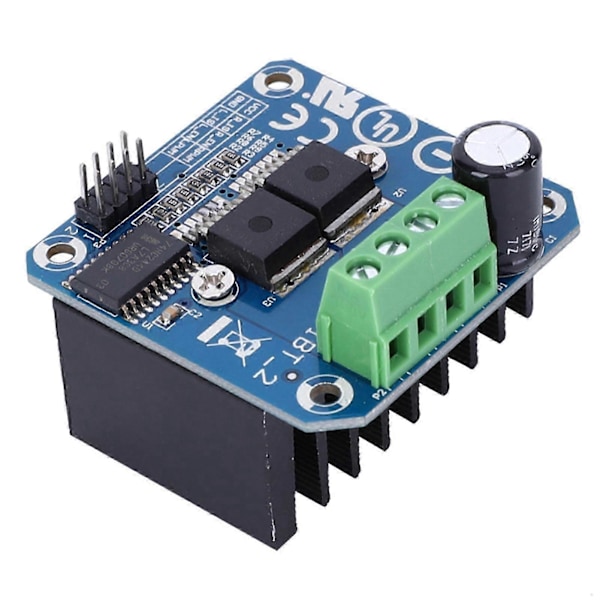

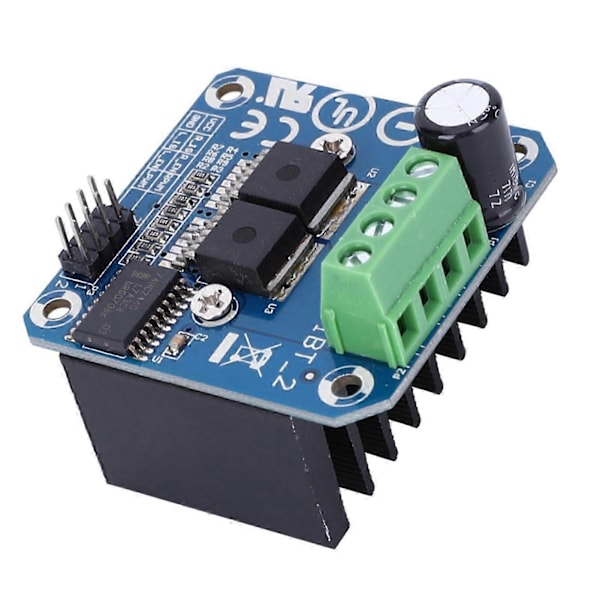

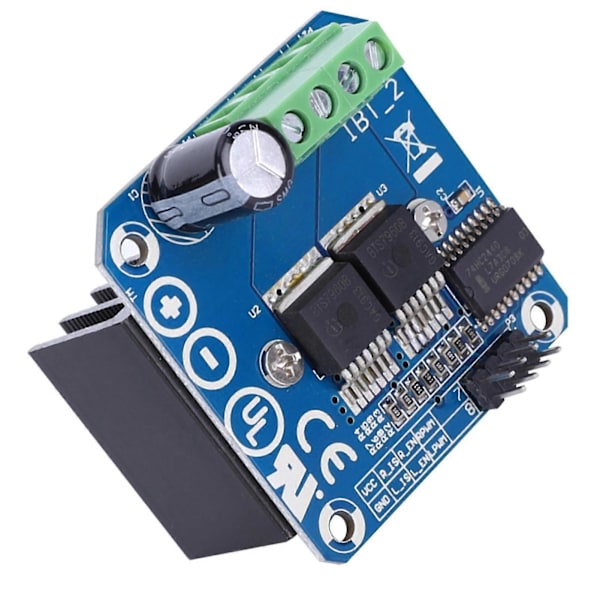

Artikeltyp: MotordrivmodulFunktion: Dubbel BTS7960 hög ström (43 A) H-bryggdrivare; 5V är isolerad från MCU för att effektivt skydda MCU; Inbyggd 5V strömindikator; Spänningsindikation vid utgången av motordrivaren; Kylflänsen kan svetsas; PIN-definition: 1. RPWM: Sväng höger till PWM 2. LPWM: Sväng vänster PWM 3. R_EN: Aktivera högersväng (aktiv hög) 4. L_EN: Aktivera vänstersväng (aktiv hög) 5. R_IS: Högersväng strömvarning (kan flyta) 6. L_IS: Vänstersväng strömvarning (kan flyta) 7. VCC: (5V) 8. GND Anslutningsmetod: Metod 1: VCC: 5V från enkretsdator (MCU) GND: GND för mikrokontrollern (MCU) L_PWM: PWM eller 5V från mikrokontrollern (MCU) för CCW (CW) svängar R_PWM: PWM eller 5V från mikrokontrollern (MCU) för CW (CCW) svängar R_EN och L_EN: 5V från mikrokontrollern (MCU) Metod 2: VCC: 5V från enkretsdator (MCU) GND: GND för mikrokontrollern (MCU) L_PWM: 5V från mikrokontrollern (MCU) för CCW (CW) svängar R_PWM: 5V från mikrokontrollern (MCU) för CW (CCW) svängar R_EN och L_EN: PWM från mikrokontrollern (MCU) Endast fyra ledningar (GND. 5V. PWM1. PWM2) behövs från MCU till drivmodulen; Isolationschip 5 V strömförsörjning (kan delas med MCU 5 V); Kan få motorn att rotera framåt, två PWM-ingångsfrekvenser upp till 25 kHz; Två värmeflöden genom en felsignalutgång; Isolationschip 5V strömförsörjning (kan delas med MCU 5V), du kan också använda den inbyggda 5V strömförsörjningen; Strömförsörjningsspänning 5,5V till 27V; 1 Drivrutinen använder BTS7960-chipet, som består av en högeffektsdriven full H-bryggdrivmodul med termiskt överströmsskydd. 2 Den dubbla BTS7960 H-bryggdrivkretsen har kraftfulla driv- och bromsfunktioner, vilket effektivt isolerar mikrokontrollern och motordrivaren och hög ström 43A. 3 Denna produkt kan realisera framåt- och bakåtrotation av motorn, och de två PWM-ingångarna har en maximal frekvens på 25 kHz. 4 5V isolering från enkretschipet kan effektivt skydda enkretschipet. 5 Produkten har stabil prestanda och lång livslängd. 1 x Motordrivmodul Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
