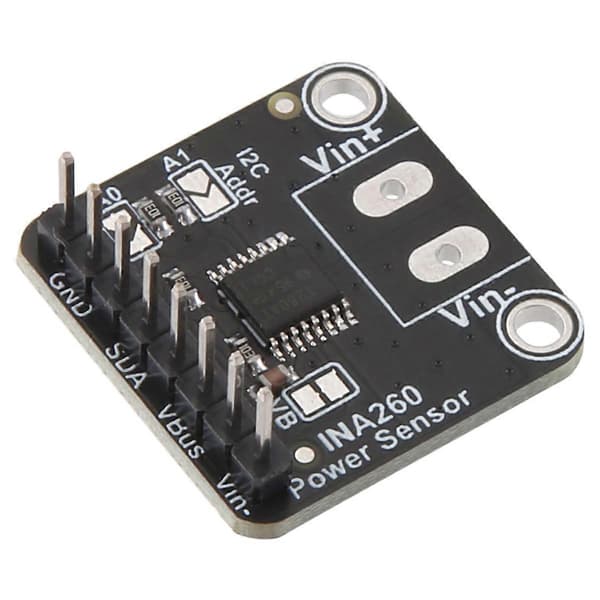

Beskrivning

1. Den kan inte bara utföra arbetet som två multimetrar, utan den kan göra det med fantastisk noggrannhet och flexibilitet. Med den kan du mäta hög- eller lågsides DC-ström, bussspänning och få den att automatiskt beräkna effekten. Den gör detta med 1 % noggrannhet över ett imponerande spännings-, ström- och temperaturområde, samtidigt som den överför data i ett lättanvänt format via I2C.

2. Fungerar perfekt med för Any Circuitpython eller för kompatibel mikrokontroller samt enkortsdatorer som för . Den är kompatibel med 3V eller 5V logik och kan mäta bussspänningar upp till +36VDC. Ej lämplig för AC-spänning.

3. Spänningen över det integrerade 2 milliohm (0,002 Ohm!), 0,1 % shuntmotståndet mäts av en intern 16-bitars ADC, vilket möjliggör ett imponerande strömområde att mätas med 1,5 Ma upplösning. (Motståndets resistans är så låg att vissa multimetrar registrerar det som en kortslutning!)

4. I högsidekonfiguration kan bussspänningsmätningen och effektberäkningen hämtas noggrant, men avancerade hackare som vill mäta bussspänningen i lågsidekonfiguration måste klippa bygeln som ansluter V+ och Vbus och ansluta Vbus-stiftet till spänningsbussen.



De flesta strömmätningsenheter fungerar med vissa betydande begränsningar som begränsar deras användbarhet. Många är endast lågsida, vilket kan orsaka problem när jordreferensen ändras med strömflödet. Andra enheter, som dess syster Ina219b, undviker detta genom att mäta högsidan, men kräver att man byter shuntmotstånd för att mäta ett annat strömområde. Ina260 undviker dessa begränsningar och med sitt integrerade precisionsshuntmotstånd kan den användas för att kontinuerligt mäta strömmar upp till 15A vid +36V på hög- eller lågsidan.

Typ: Detektionssensor

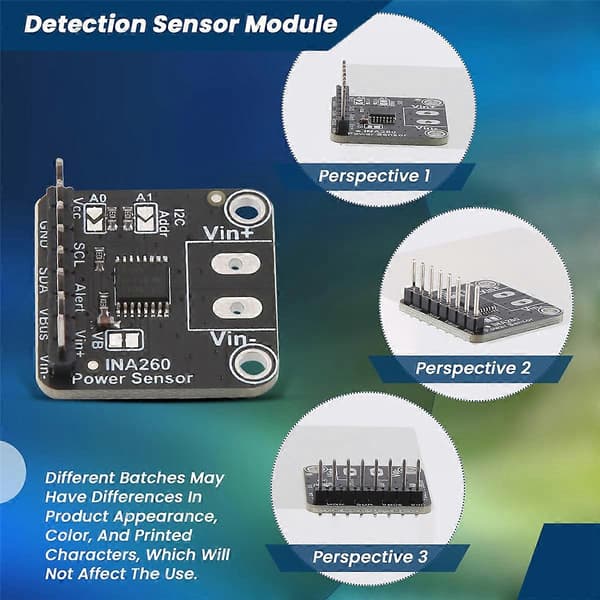

Obs: Olika partier kan ha skillnader i produktens utseende, färg och tryckta tecken, vilket inte påverkar användningen.

Färg: Som visat

Material: FR-4

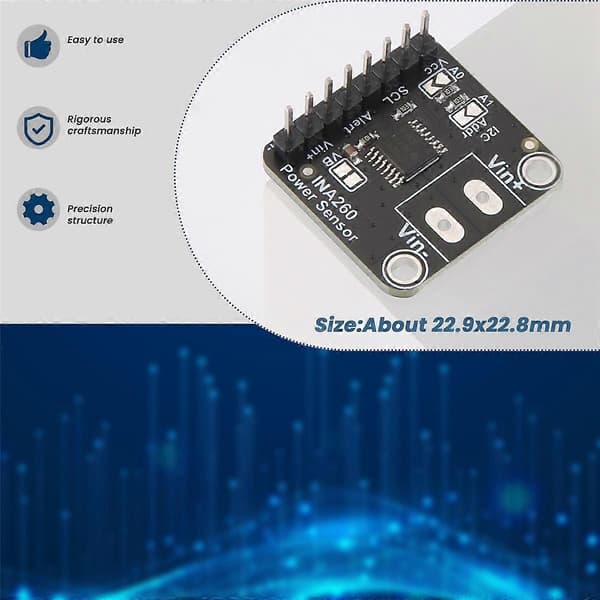

Storlek: Cirka 22,9x22,8mm



Paketinnehåll:

1 * Detektions Se
