Helt ny och hög kvalitet.\r
\r
Funktioner:\r
JSN-SR0T4-2.0 ultraljudsavståndsmätningsmodul kan tillhandahålla 20cm-600cm beröringsfri avståndsavkänningsfunktion, med en mätnoggrannhet på upp till 2mm.\r

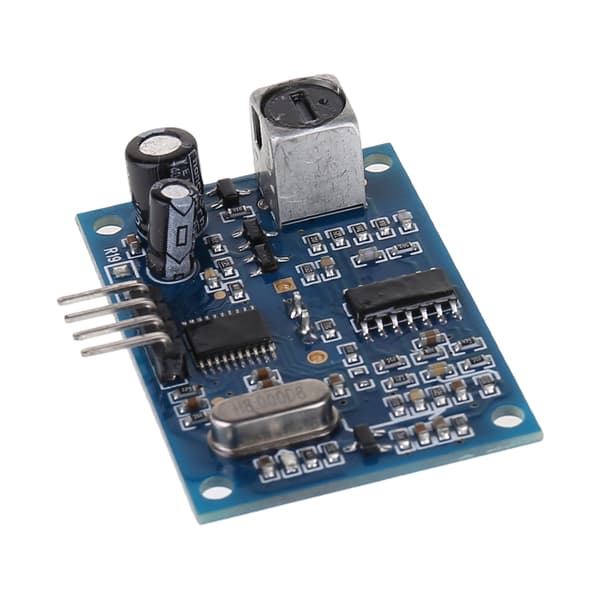

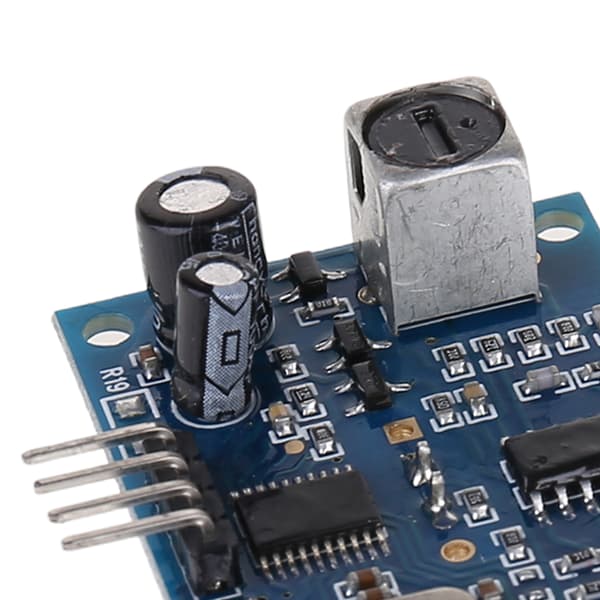

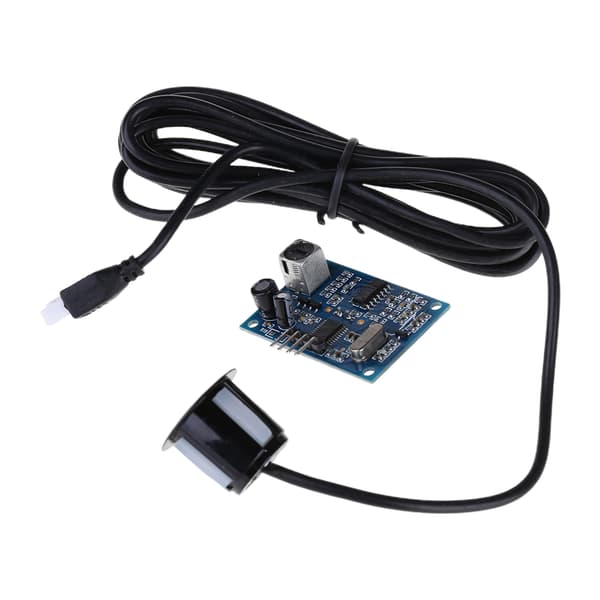

Modulen inkluderar transceivers ultraljudssensor och styrkrets, det är en piezoelektrisk sensor tillverkad med elektrostriktiva fenomen.\r
Denna produkt använder industriell integrerad ultraljudssonddesign, en viss grad av vattentäthet (men kan inte sänkas ner i vatten), stabil prestanda, för alla MCU:er på marknaden.\r
Liten storlek, lätt att använda.\r
Brett strömförsörjningsområde, låg strömförbrukning.\r
Hög mätnoggrannhet, hög upplösning.\r
Detekteringen av blindområdet är litet, längre bort.\r
Utgångsdiversifiering, pulsbreddsutgång, seriell utgång.\r
\r
Produktparametrar:\r
Driftspänning: för DC 3.0~5.5V\r
Driftsström: mindre än 8mA\r
Sondfrekvens: 40kHz\r
Lång räckvidd upp till: 600cm\r
Nära räckvidd: 20cm\r
Avståndsnoggrannhet: ±1cm\r
Mätvinkel: 75 grader\r
Ingångstriggersignal:\r
1. TTL-puls över 10uS\r
2. Seriella överföringsinstruktioner 0X55\r
Utgångseko-signal: utgångspulsbreddsnivåsignal, eller TTL\r
Kabeldragning:\r
3-5.5V (strömförsörjning positiv)\r
Trig (kontroll) RX\r
för Echo (utgång) TX\r
GND (strömförsörjning negativ)\r
Arbetstemperatur: -20~70℃\r
Storlek: 4.1cm/1.61\"×2.8cm/1.10\"\r

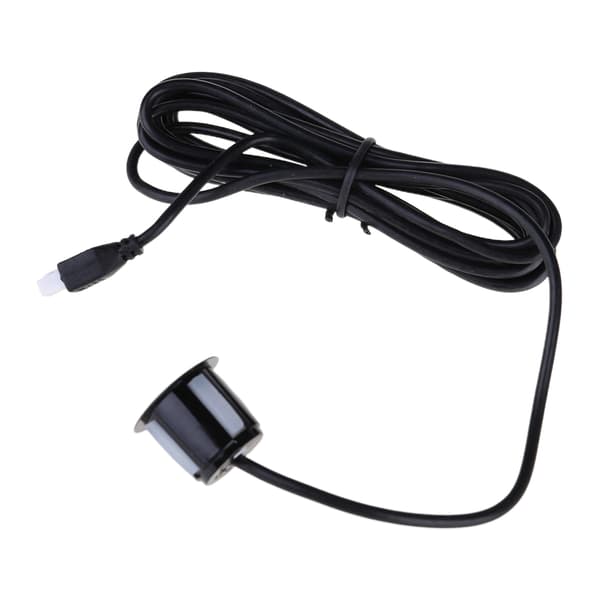

Kabellängd: ca 2.5m/98.43\"\r
\r
Standardarbetsläget är Läge 1.\r
Läge 1: R27 = öppen, det vill säga ingen svetsning. Mönstret beskrivs nedan\r
Grundläggande arbetsprincip:\r
Använder IO-port TRIG-triggerområde, till minst 10us högt brev.\r
Modulen skickar automatiskt 8 40khz fyrkantsvågor, upptäcker automatiskt om signalen återvänder;\r
Det finns en signal att återvända, via IO-porten för ECHO utgång en hög nivå, den höga nivån av kontinuerlig tid är ultraljudet\r
Från tiden för sändning till retur. Testavstånd = (hög tid * ljudhastighet (340M / s)) / 2;\r
När modulen triggas, om inget eko tas emot (orsaken är mer än det uppmätta området eller sonden är inte positivt på det uppmätta objektet),\r
för ECHO-porten blir automatiskt låg efter 60MS, vilket markerar slutet på mätningen, oavsett ström eller inte.\r
LED-indikator, LED ingen strömindikator, den kommer att ta emot triggersignalen efter modulen, då är modulen i arbetsläge.\r
Behöver bara tillhandahålla en puls över 10uS triggersignal, modulen kommer att sända inom 8 40kHz cykelnivåer och detektera eko. Eko-signalen matas ut när en eko-signal detekteras. Efterklang\r
Pulsbredden på pulsen är proportionell mot det uppmätta avståndet. Därigenom genom att sända en signal till den mottagna eko-signalen för tidsintervall\r
Kan beräkna avståndet. Formel: uS / 58 = cm eller uS / 148 = tum; eller: avstånd = hög tid *Ljud (340M / S) / 2;\r
Den rekommenderade mätperioden är 60ms eller mer för att förhindra påverkan av den sända signalen på eko-signalen.\r
\r
Läge 2: R27 = 47K är svetsmotståndet 47K. Mönstret beskrivs nedan\r
Seriellt utgångsformat för TTL-nivån, det vill säga: 100MS modul för cykeln av automatisk överföring\r
Värdet på avståndet, i mm. Seriell baudhastighet: 9600, n, 8,1.\r
Modulens strömigenkänning, direkt in i arbetsläget, modulen utför en avståndsmätning var 100ms,\r
Och matar ut en ram från pin TX med fyra 8-bitars data. Ramformatet är: 0XFF + H_DATA + L_DATA + SUM\r
\r
1.0XFF: för en ram för att starta data, används för att bedöma;\r
2.H_DATA: de övre 8 bitarna av avståndsdata;\r
3.L_DATA: de nedre 8 bitarna av avståndsdata;\r
4.SUM: data och, för effekten av dess 0XFF + H_DATA + L_DATA = SUM (endast låga 8)\r
\r
Obs: H_DATA och L_DATA syntetiserar 16-bitars data, det vill säga avståndet i millimeter.\r
\r
Beskrivning: Modulen matar ut det närmaste avståndsvärdet i dödzonen. Om modulen inte mäter data eller är utanför räckvidd Uppmätt utgång 0.\r
LED-indikator, LED ingen strömindikator, modulen ansluten för att fungera efter ljuset, då är modulen i arbetsläge.\r
\r
Läge 3: R27 = 120K är svetsningen 1
