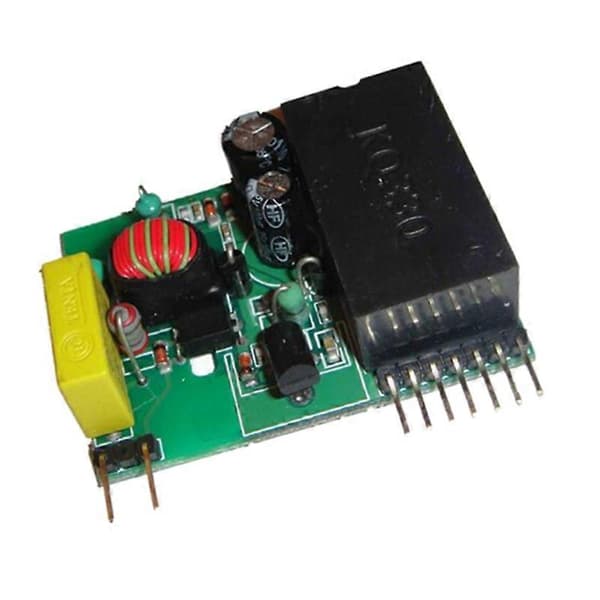

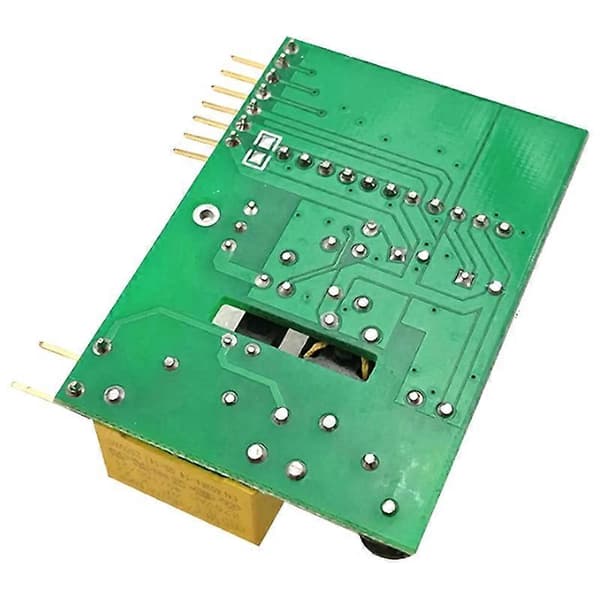

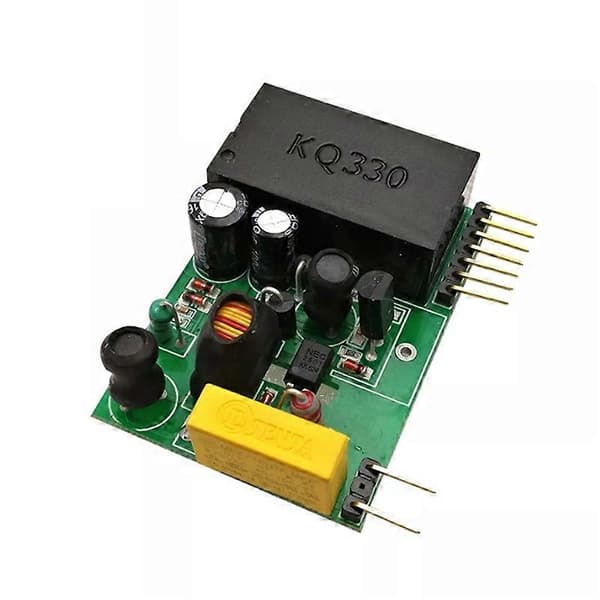

1. Bärarkortet som integrerar KQ-330F-modulen och perifera kretsar kräver inga andra kopplingskomponenter och kan anslutas direkt till 220V AC-ström. De yttre måtten är 53x38x17 mm (LxDxH), och den enkla raden av stift leder ut. 1 och 2 stift är anslutna till 220V AC-strömförsörjning utan riktning (1 stift, 2 stiftavstånd 2X0,1 tum), 2 fot och 3 fot är 1,1 tum från varandra, och resten av fötterna är 0,1 tum från varandra.
2. Arbetsfrekvensen är 120~135KHZ, och gränssnittets baudhastighet är 9600bps. Den faktiska baudhastigheten är 100bps.
3. Den maximala längden på en ram av kontinuerlig mission är ≤252 byte, längden på en ram av kontinuerlig mission definieras av användaren från 1 till 252, och modulen kommer inte att skicka redundant data
4. Mottagningskänslighet ≤1mV
5. Förmåga till avvisning utanför bandet ≥ 60 dB
6. Bandbredd ≤10 KHZ
7. Isolationsresistans 500V ≥500MΩ
8. Strömförsörjning: DC +5V vid mottagning: ≤11mA vid sändning ≤230mA
9. Strömfrekvensisolering tål spänning: 3000V 1min test mellan AC och GND har inget sammanbrott och ingen läckström.
10. Åskskydd: TVS-rörskydd inuti kortet, från PCB-kortets ledningsmaterialval till komponentmaterialval, är designade enligt bred temperatur, högtrycksbeständighet och högtrycksstöttålighet.
11. Arbetstemperatur: -25℃~70℃ Luftfuktighet≤90%

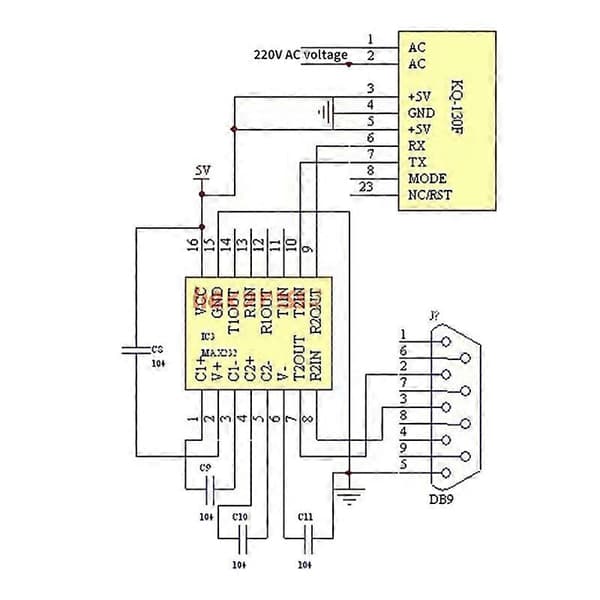

KQ-130F strömbärarmodul behöver inga kringutrustning, så länge den ger en 5V strömförsörjning kan den användas. mission strömförsörjningen är oberoende stift. Om användaren behöver dubbelriktad mission kan två 5V-stift anslutas parallellt.

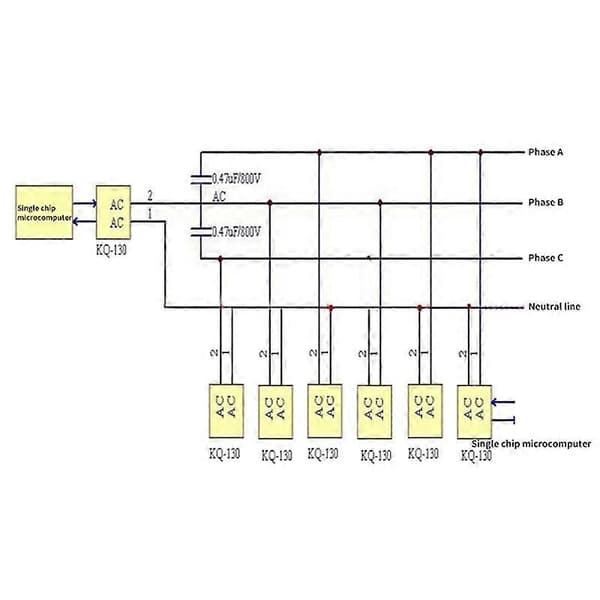

Alla moduler i vårt företag stöder punkt-till-punkt, punkt-till-flerpunkts nätverkskommunikationsläge och styr insamlingen av flerpunktsdata genom polling.
färg:Som visat
Material:PCB
Paket innehåll:
1 x KQ-330F modul
Endast ovanstående paketinnehåll,
