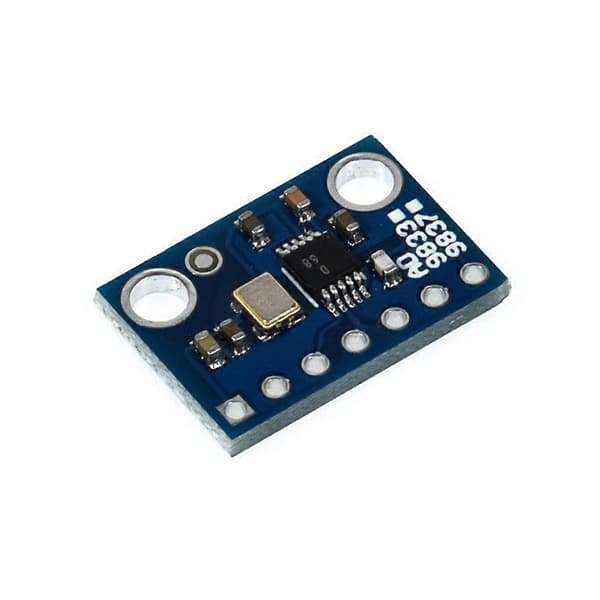

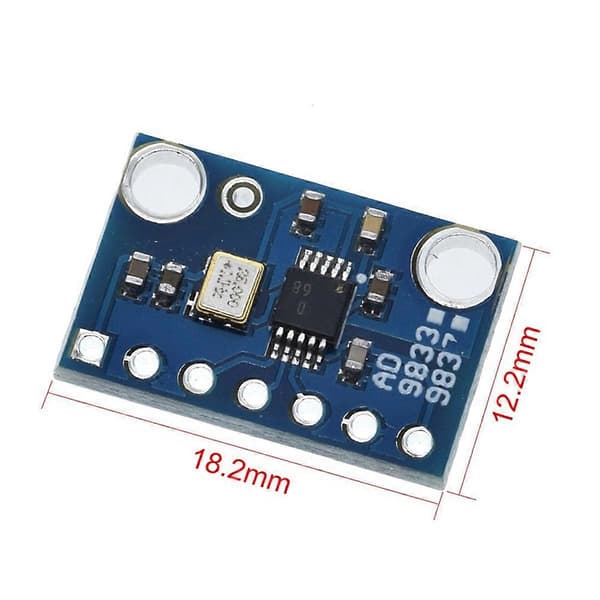

AD9833 är en programmerbar generator med låg effekt som kan generera sinus-, triangel- och fyrkantsvågsutgångar i olika typer av våg. Kompatibel med detektering, implementering och tidsdomänreflektometri (TDR) applikationer som kräver generering av enhetlig utgångsfrekvens och fas. Eftersom den är mjukvaruprogrammerbar och lätt justerbar behövs inga externa komponenter.
Frekvensregistret är 28 bitar brett: klockfrekvensen är 25 MHz, vilket möjliggör 0,1 Hz upplösning; AD9833 klockas vid 1 MHz och kan ställas in med 0,004 Hz upplösning.
AD9833 har ett standard seriellt gränssnitt som gör att enheten kan anslutas direkt till olika mikroprocessorer. Enheten använder en extern seriell klocka för att skriva data eller information till styrenheten.
Digitalt programmerbar frekvens och fas 12,65 mW 3 V strömförbrukning 0 MHz till 12,5 MHz utgångsfrekvensområde, upplösning: 0,1 Hz till 25 MHz referensklocka sinus-, triangel- och fyrkantsvågsutgångar 2,3 V till 5,5 V strömförsörjning Inga externa komponenter krävs.
AD9833 skrivs via den seriella gränssnittslinjen. Det seriella gränssnittet fungerar vid klockfrekvenser upp till 40 MHz och är standardkompatibelt med DSP:er och mikrokontroller. Enheten drivs med en 2,3 V 5,5 V strömförsörjning.
AD9833 har en avstängningsfunktion (SLEEP). Detta minimerar strömförbrukningen genom att stänga av delar av enheten, till exempel kan den stängas av medan utgångsklockan genereras.
Utökat temperaturområde: 6140℃ till +105℃
Avstängningsalternativ
Uppdateringsfrekvens: 25 (maximalt)
VOUT maximalt: 0,65 V. Vout minimalt: 38 mV
Vout temperaturkoefficient: 200
Högspänningsingång: 1,7-2,8V
Lågspänningsingång: 0,5-0,7V
Ingångskapacitet: 3pF
Arbetstemperaturen är 6140℃ till +105℃; Typisk specifikation är 25℃
Material: PC-kort + sensor
Färg: Som visas
Paketets innehåll:
1 x DDS-modul
1 x stifthuvud
Endast ovanstående paketinnehåll, övriga p
