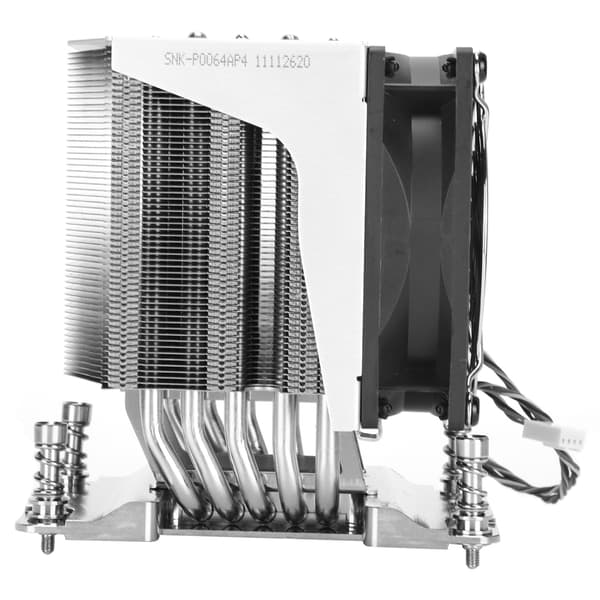

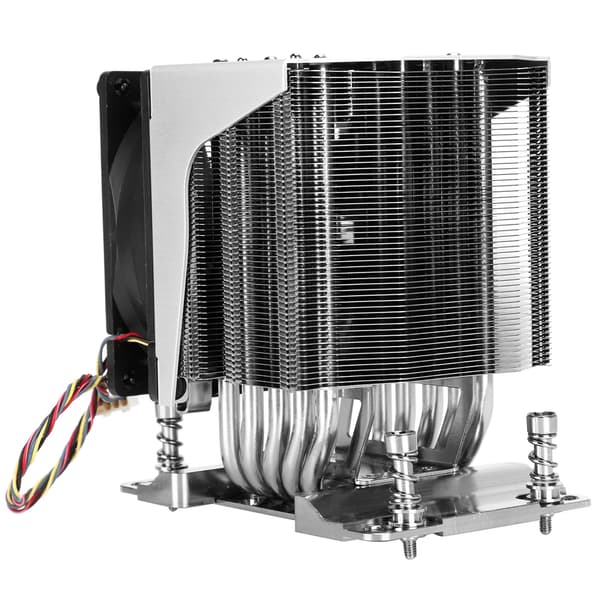

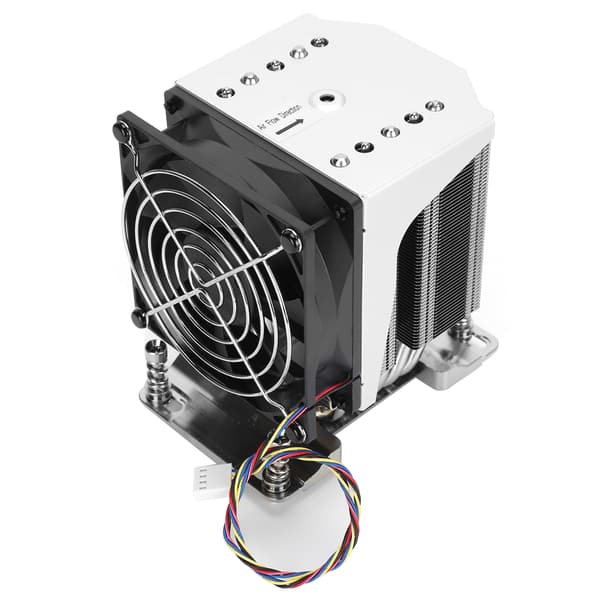

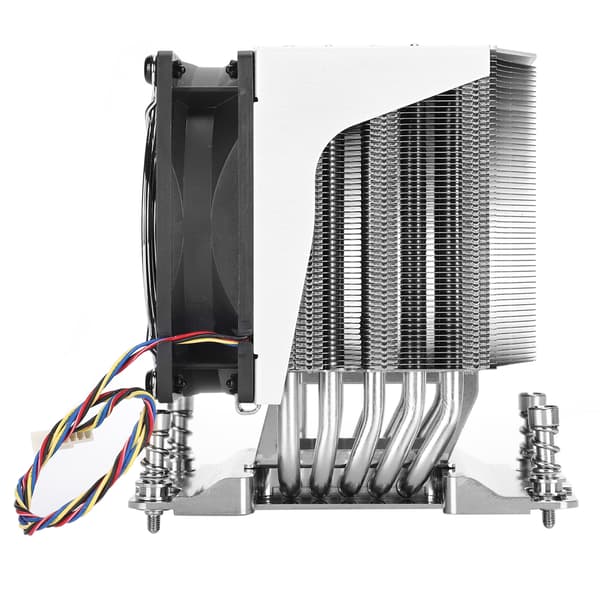

1. Denna CPU-kylare är speciellt designad för Supermicro H11 generation 4U-servrar och arbetsstationer utrustade med AMD EPYC 7000-seriens processorer. 2. Radiatorn är noggrant testad och verifierad av Supermicro för att säkerställa kvalitet och kyleffekt. 3. Denna CPU-kylare är hållbar, med stor luftvolym, tyst och effektiv värmeavledning. 4. Kylflänsen kan effektivt minska temperaturen som genereras av CPU:n under drift. 5. Fläkthastigheten är 3800 rpm, låg ljudnivå, stabil och pålitlig prestanda.
Artikeltyp: CPU-kylare
Modell: SNK-P0064AP4
Tillämpligt moderkort: För Supermicro H11 enkel/dubbel moderkort
Sockeltyp: Sockel SP3
Tillämplig CPU: AMD EPYC 7000-serien CPU-kylfläns
Ljud (dBA): 38dBA
Hastighet (rpm): 3800rpm
Storlek: Ca. 119 x 92,5 x 126 mm / 4,7 x 3,6 x 5 tum
Användning: 4U server/arbetsstationsplattform
Fläktkontakt: 4Pin
Termisk designeffekt (TDP): 180W
Nominell spänning: 12V
Så här använder du:

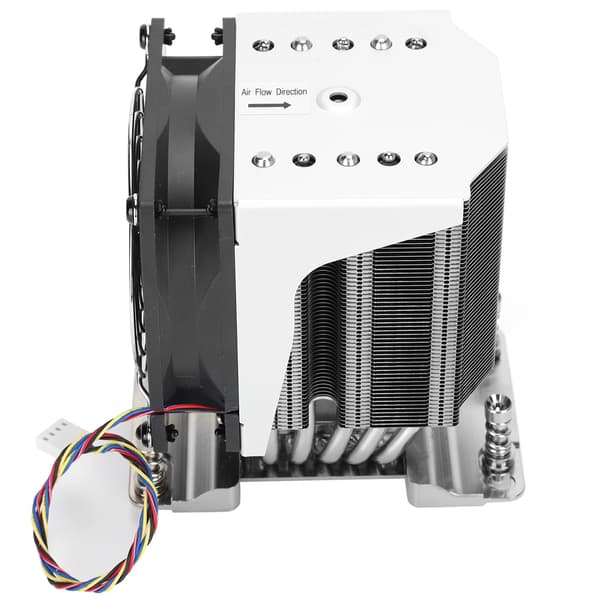

1. Innan du installerar radiatorn, se till att radiatorn är korrekt inriktad med systemets kylande luftflödesriktning
2. Justera positionen för radiatorns monteringsskruv enligt radiatorns önskade luftflödesriktning, så att den kan justeras med den relevanta mutterfästet, så att radiatorn kan installeras på stagramen.
3. Ta bort det termiska gränssnittsmaterialet (TIM) eller skyddskåpan för termisk pasta. Den nödvändiga mängden TIM är förapplicerad på kylflänsens botten. Kontrollera den förapplicerade TIM för skador.
4. Placera kylflänsen direkt ovanpå CPU:n så att de fyra kylflänsens fästskruvar är inriktade med de fyra kylflänsens fästknappar eller mutterfästen på spårförstärkningsramen och fästa på dem. Radiatorn måste vara korrekt inriktad med systemets kylande luftflödesriktning. Observera att när du drar åt de fyra radiatorns monteringsskruvar, installera inte radiatorns kylfläkt på radiatorkroppen.
5. Använd en skruvmejsel med en Star T20-borr och justera vridmomentinställningen på skruvmejseln till 16,1 kgf-cm (14,0 lbf-in). Innan du öppnar skruvmejseln, se till att skruvmejselbiten är helt insatt i hålet på kylflänsens fästskruvhuvud. Håll kylflänsens fästskruvar vertikala under installationsprocessen.
6. Dra åt de två diagonala radiatorns monteringsskruvar och rotera skruvarna 1 till 2 varv tills de sitter ordentligt. Dra inte åt helt! Gör sedan samma sak med de återstående två diagonala kylflänsens fästskruvar.
7. Se till att radiatorns botten är korrekt placerad på CPU:n och förhindra att radiatorn titreras. Dra åt alla fyra kylflänsens fästskruvar helt för att slutföra installationen.
8. Installera radiatorns kylfläkt och fästanordning på radiatorkroppen och dra sedan åt den enskilda låsskruven på toppen av fläktfästet
9. Anslut SNK-P0064AP4 kylfläktkontakt till fläkthuvudet märkt CPU på moderkortet.

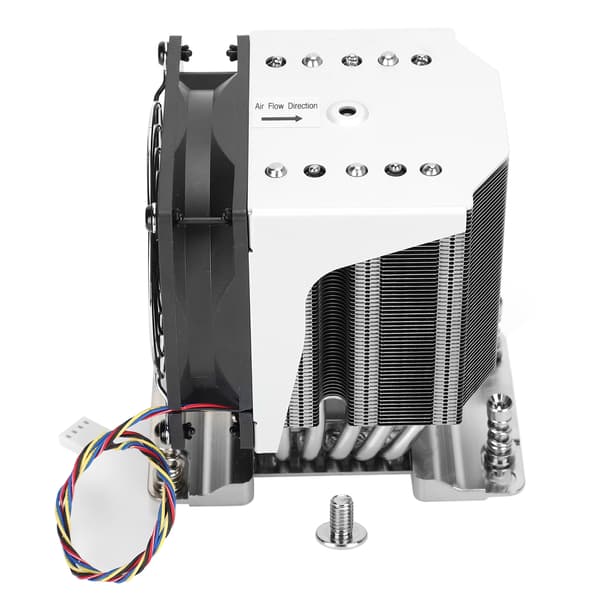

1 x CPU-kylare
1 x Kylfläkt
1 x Användarmanual
1 x Skruv
