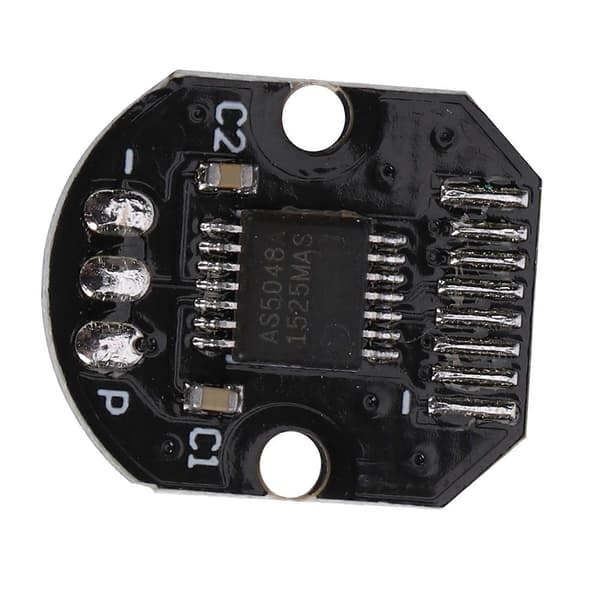

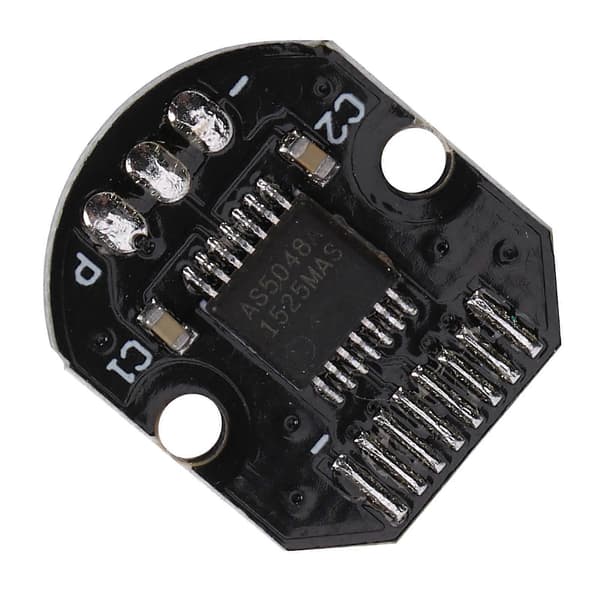

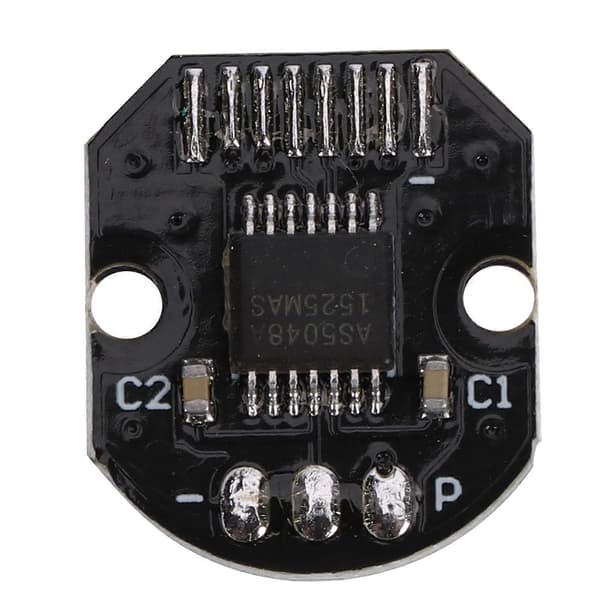

Artikeltyp: Magnetisk kodare

Upplösning: 14-bitars fullskaleupplösning

Vinkelprecision: 0,05

Matningsspänning: 5V DC

Material: Syntetisk kartong

1 Produkten har en 14-bitars roterande positionssensor digital vinkel (gränssnitt) och pulsbreddsmoduleringsutgång.

2 as5048a är en 14-bitars roterande positionssensor (tidigare kallad kodare) för absolut vinkelmätning och PWM (= pulsbreddsmodulering) vid 360 grader baserat på kontaktlös magnetisk sensorteknik full rotationsutgång

3 Enheten är lämplig för axeltillämpningar där en enkel tvåpolig magnet roterar sensor-IC:n ovanför eller under och 0-positionen kan programmeras in i enheten med enkla SPI-kommandon. Den absoluta magnetiska vinkelpositionsupplösningen är 14 bitar = 16384 för positionsmätning, och varje varv är ett seriellt gränssnitt (SPI) med digitala värden.

4 AS5048 tillhandahåller PWM-utgång och SPI- eller I2C-gränssnitt för att ge absolut vinkelmätning för mikrokontrollern. Vid mekanisk konstruktion behöver man inte ta hänsyn till den exakta parningen av chipets initiala 0-position och magneternas magnetiska poler som det använder. Istället är lösningen: 0-positionen kan programmeras in i enheten genom enkla SPI- eller I2C-kommandon (ingen speciell programmeringsutrustning). Minne inuti AS5048.

5 AS5048 har också en mycket hög driftstolerans, inklusive avvikelsen från mittpositionen mellan chipet och den parade magneten, avvikelsen i luftspalten mellan chipet och den parade magneten och temperaturförändringen mellan -40C och +150C. 6 Den magnetiska roterande kodaren AS5048 kan ge mer exakt mätning än de tidigare magnetiska roterande kodarprodukterna från Austrian microelectronics. Dess 14-bitars mätanaloga front-end ger en mätupplösning så låg som 0,0219 grader. Genom linjärisering och medelvärdesberäkning av mikrokontrollern kan vinkelmätningen vara exakt till 0,05 grader. 1 x Kabeldragning 1 x Magnetisk kodare
