(Blå)--Strömmodul

\r

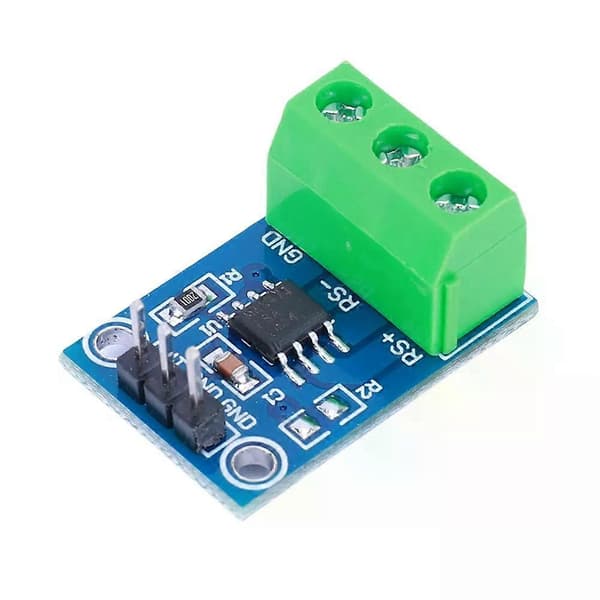

MAX471 Strömavkänningsmodul 3A Område Strömmätningsmodul DC 3-36V Spänningsströmsensormodul Kompatibel med Arduino

\r

Funktioner:

\r

1. Avancerad avkänning:

Upplev oklanderlig strömavkänning med MAX471 strömmodul, med avancerade funktioner för att noggrant övervaka elektriska strömmar för dina kritiska applikationer.

\r

2. Precisionsresistans:

Profitera på strömsensormodulens integrerade precisionsshuntmotstånd, vilket säkerställer exakt strömmätning för de mest krävande projekten.

\r

3. Skalbart område:

Utöka enkelt din strömavkänning bortom 3A-gränsen genom att parallellkoppla enheter, vilket gör MAX471 professionell modul mycket anpassningsbar för storskalig elektrisk övervakning.

\r

4. Pålitlig noggrannhet:

Lita på MAX471 strömavkänningsmoduls konsekventa prestanda, tack vare dess högkvalitativa komponenter som ger pålitliga avläsningar och långsiktig stabilitet i en mängd olika användningsfall.

\r

5. Mångsidiga applikationer:

Med förmågan att hantera upp till 3A som en fristående enhet och mer när den är parallellkopplad, är denna strömmätningsmodul idealisk för ett brett utbud av DIY-elektronik och industriella uppgifter.

\r

\r

Specifikation:

\r

Ursprung: Kina (fastlandet)

\r



\r

Funktionell

\r

Denna strömavkänningsmodul använder det precisionshögkvalitativa strömavkänningsförstärkarchipet MAX471 som tillverkas av Midea Corporation i USA. Denna modul kräver ingen extern strömförsörjning och drivs direkt av strömförsörjningen inuti modulen som testas. Den används vanligtvis för att detektera ström i en DC-krets med en strömförsörjning på 3-36V. Det interna detektionsmotståndet har en detektionskapacitet på 3A. Att använda den parallellt kan också utöka förmågan att detektera ström och mata ut en spänning som är proportionell mot strömmen. Samtidigt är ledningarna bekväma och enkla att använda.

\r

\r

Denna modul ska anslutas före lasten för att detektera strömmen och efter lastens strömförsörjning.

\r

Ingångskablar:

\r

1. INPUT+ är direkt ansluten till strömförsörjningens positiva pol (lastströmförsörjningens positiva pol) och INPUT- är direkt ansluten till lastens positiva pol (ändra lastströmförsörjningen).

\r

2. GND är ansluten till strömförsörjningens eller lastens negativa pol.

\r

\r

Utgångskablar:

\r

1. OUT matar ut ett spänningsvärde, så det kan anslutas till AD-ingångsterminalen på en mikrokontroller. Förhållandet mellan utgångsspänningsvärdet och det detekterade strömvärdet är 1V/A. (Det vill säga, utgångsspänningsvärdet är 1V, vilket innebär att den detekterade strömmen är 1A)

\r

2. GND är ansluten till mikrokontrollerns negativa pol.

\r

\r

Spänningsområde: 3-36V

\r

Detektionsströmsområde: 0-3A

\r

Ström-till-spänningsomvandlingsförhållande: 1V/A

\r

Noggrannhet inom normalt driftstemperaturområde: 2 %

\r

Noggrannhet maximal strömförsörjningsström: 100uA

\r

Produktstorlek: 25,00x17,00x12,00 mm/0,98x0,67x0,47 tum

\r

\r

\r



Notera:

\r

På grund av den olika bildskärmen och ljuseffekten kan den faktiska färgen på föremålet skilja sig något från färgen som visas på bilderna. Tack!

\r

Vänligen tillåt 1-2 cm mätavvikelse på grund av manuell mätning.\r



\r

\r



\r

\r



\r



\r



\r



\r



Produkt

Ingår

Blå

1*Strömmodul
