100% helt ny och hög kvalitet



Funktion:

MAX7219 är en integrerad seriell ingång/utgång co-katod displaydrivrutin som ansluter en mikroprocessor med en 8-siffrig 7-segments digital LED-display eller en stapeldiagramdisplay eller 64 oberoende lysdioder. Den inkluderar en inbyggd B-typs BCD-kodare, multi-scan krets, segmentordsdrivning, men också ett 8 * 8 statiskt RAM-minne som används för att lagra varje data. Endast ett externt register används för att ställa in segmentströmmen för varje lysdiod.

Ett bekvämt fyrtråds seriellt gränssnitt kan anslutas till alla vanliga mikroprocessorer. Varje data kan adresseras vid uppdatering utan att behöva skriva om alla displayer. MAX7219 tillåter också användaren att välja om kodning ska ske för varje data.

Enheten innehåller ett 150A lågeffekts avstängningsläge, analog och digital ljusstyrkekontroll, ett skanningsgränsregister som tillåter användaren att visa 1-8 bitar data och ett testläge för att alla lysdioder ska avge ljus.

Behöver bara 3 IO-portar för att driva en punktmatris! Punktmatrisdisplay utan flimmer! Stödjer kaskadkoppling!



Modul

parametrar:

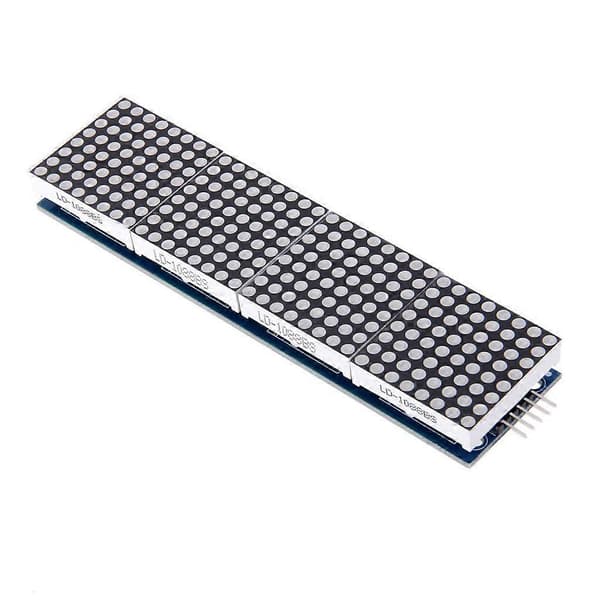

1. En enda modul kan driva ett 8 * 8 myntgitter

2. Modulens driftspänning: 5V

3. Modulstorlek: Längd 12,8 cm X Bredd 3,2 cm X Höjd 1,3 cm

4. Med 64 fasta skruvhål, öppning 3mm

5. Modul med ingångs- och utgångsgränssnitt, stöder kaskadkoppling av flera moduler.

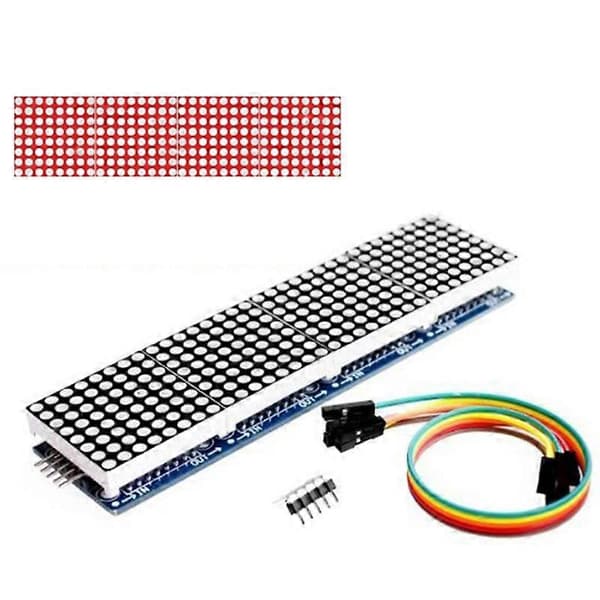

6. Ljusfärg: Blå/Grön/Röd

7. Antal: 1 st



Kopplingsinstruktioner:

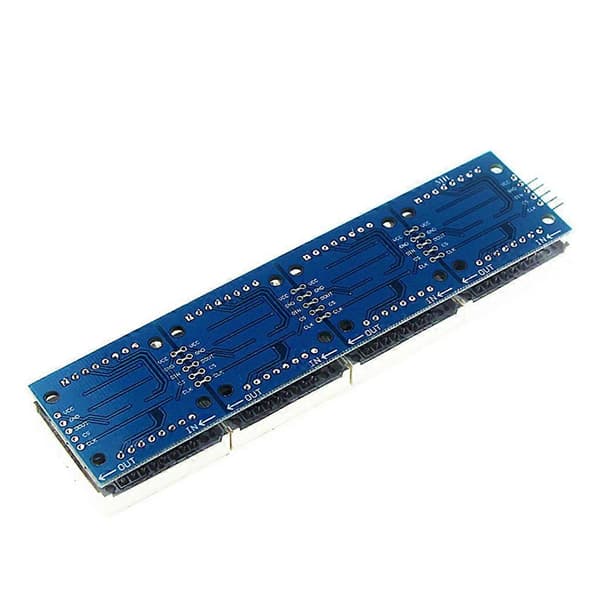

1. Modulens vänstra sida till ingångsporten, den högra till en utgångsport.

2. Vid styrning av en enda modul, anslut helt enkelt ingångsporten till CPU.

3. Vid ett flertal kaskadkopplade moduler, ingångs- och utgångsterminering CPU, en ingångsterminal på den andra utgångsänden av den första modulen en modul, de första två modulerna av ingångsterminalen på de tre termineringsmodulerna, och så vidare.

Ta 51 MCU som exempel:

VCC 5V

GND GND

DIN P2.2

CS P2.1

CLK P2.0



Notera:

Inget detaljhandelspaket.

Vänligen tillåt 0-1cm fel på grund av manuell mätning. Se till att du inte har något emot det innan du lägger bud.

På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!



Paketet innehåller:

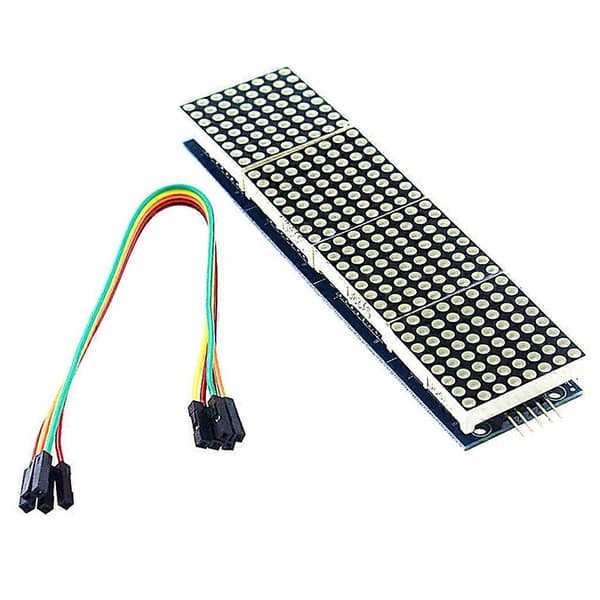

1 x MAX7219 Modul
