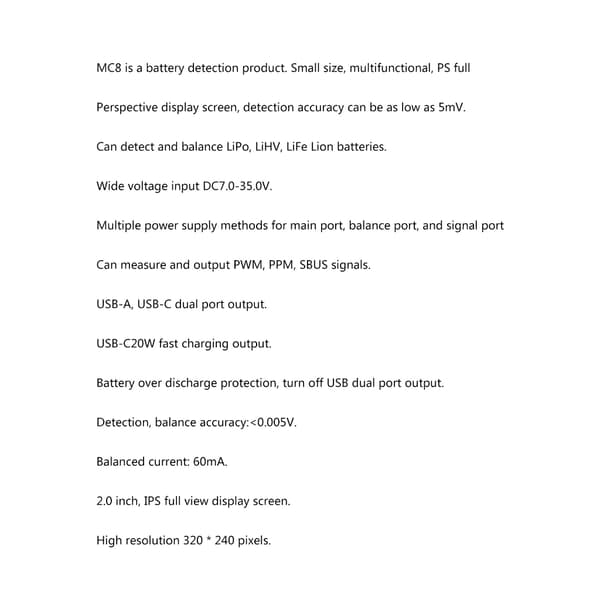

Funktioner:
Multifunktionell design: Den multifunktionella elektriska displayen MC8 integrerar mät- och utgångsfunktionerna för power , PPM, PWM och SBUS-signal, vilket ger bekväm signaltestning och monitor.
Mätning: Antar ett exakt mätchip, det kan noggrant upptäcka och visa värdet på el och olika signaler, vilket hjälper användare att förstå utrustningens arbetsstatus.
Skärmdesign: Utrustad med en tydlig skärm, presenteras mätresultatet intuitivt och användare kan enkelt läsa data och utföra relaterade operationer.
PPM-mätningsutgång: stöder mätning och utmatning av PPM-signal, vilket gör det bekvämt för användare att testa och justera parametrarna för PPM-signalen i det fjärrstyrda systemet.
PWM-mätningsutgång: Stöder mätning och utmatning av PWM-signal, lämplig för fält som drönare, flygplansmodeller och robotar. Användare kan övervaka frekvensen och arbetscykeln för PWM-signalen.
SBUS-mätutgång: Stöder mätning och utmatning av SBUS-signal, lämplig för enheter som fjärrkontroller och flygkontroller, som hjälper användare att upptäcka och justera SBUS-signalens prestanda.
Specifikationer:
Material: ABS
Storlek: ca 68x50x15mm/2,67x1,96x0,59tum

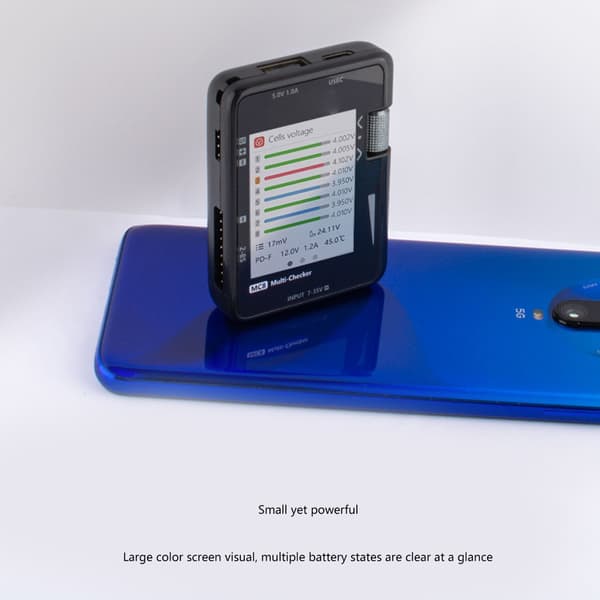

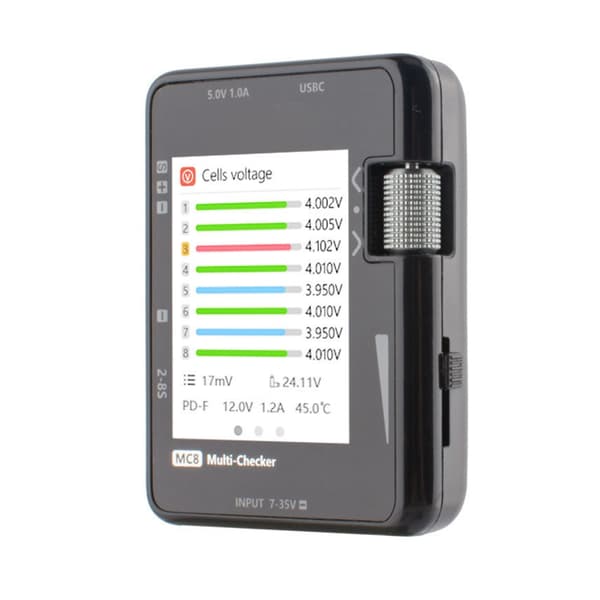

LCD: IPS 2,0 tum LCD 320x240 pixlar
Checker:

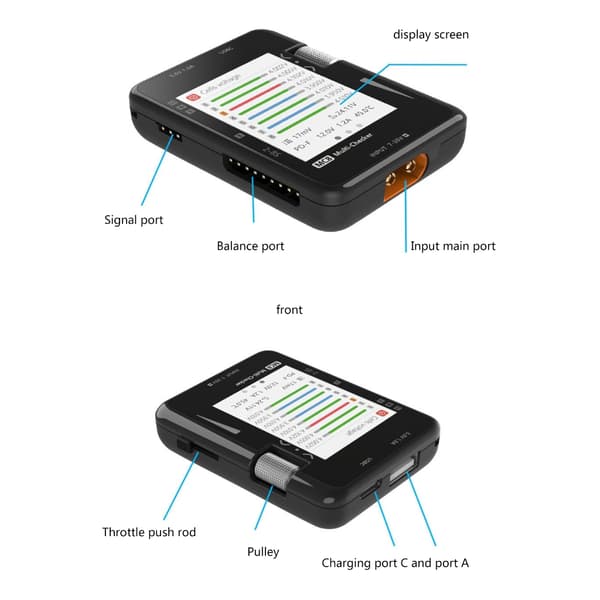

Huvudingångsport: XT60 7,0-35,0V
Balansingång: 0,5V-5,0V Lixx 2-8S
Signalportingång: <6,0V
Balansström: upp till 60mA @2-8S
Balansnoggrannhet: <0,005V @ 4,2V
USB-A-utgång: 5.0V@1.0A firmware uppgraderad

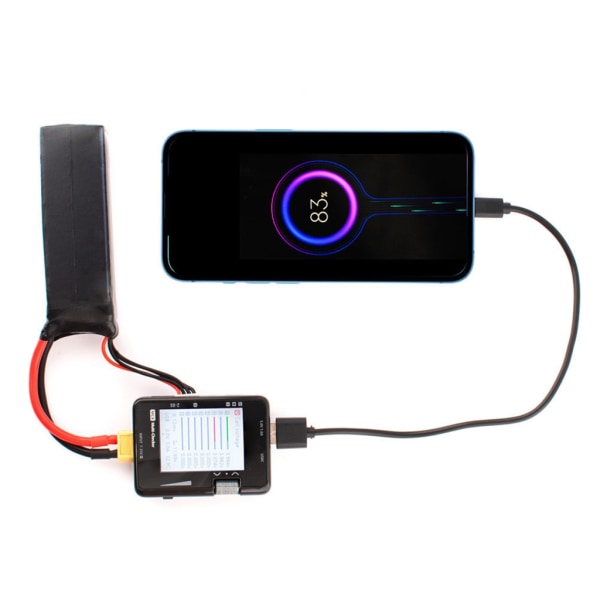

USB-C-utgång: 5,0V-12,0V upp till 20W
USB-C-protokoll: PD3.0 QC3.0 AFC SCP FCP
Mätare:
PWM: 880-2200us @20-400Hz
PPM: 880-2200usx8CH @20-50Hz
SBUS: 880-2200usx16CH @20-100Hz
Produktion:
PWM: 1000-2000us @20-1000Hz
PPM: 880-2200usx8CH @20-50Hz
SBUS: 880-2200usx16CH @20-100Hz
Notera:
Låt 1-2 cm-fel bero på manuell mätning.
Vänligen ta hänsyn till små färgskillnader på grund av olika skärmupplösning.

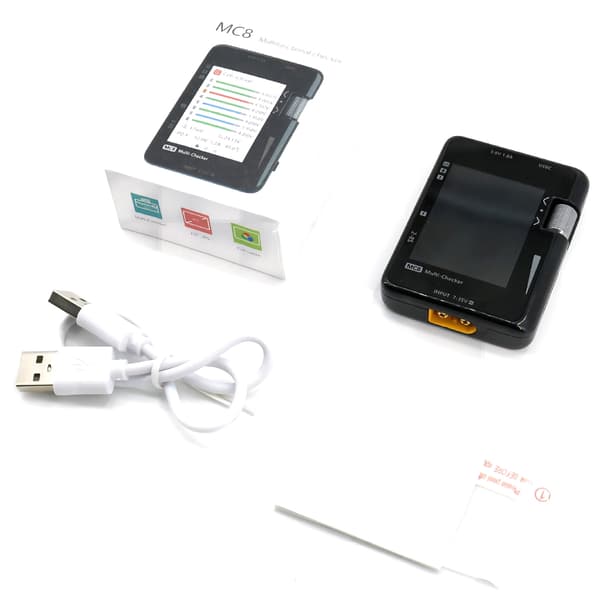

Förpackningen innehåller:
1 Set MC8 Mini Size Cell Checker
