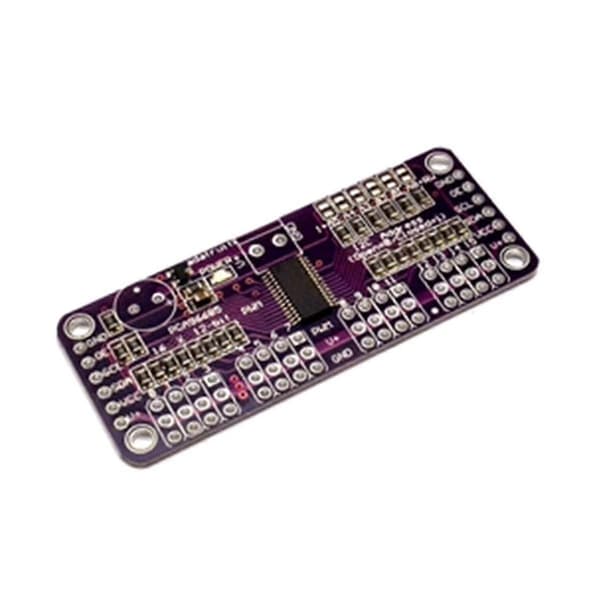

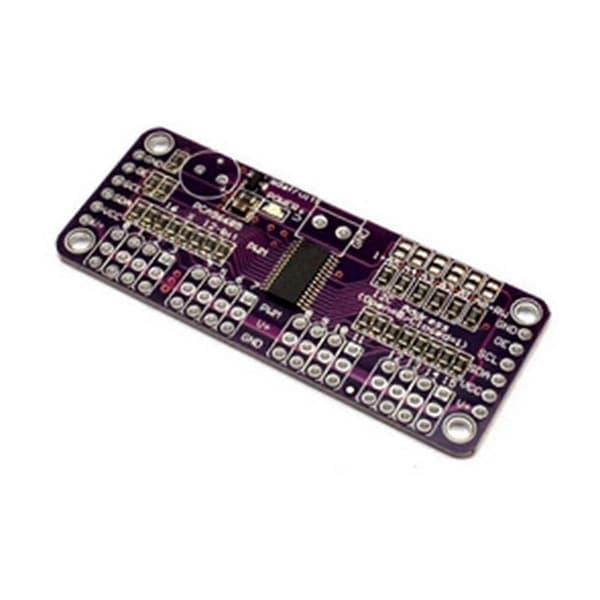

1. MHz Fast Mode Plus-kompatibel I2C-bussgränssnitt med 30 mA hög drivkapacitet på SDA för att driva högkapacitiva bussar; Varje LED-utgång kan uppnå 4096 nivåer (12 bitar) av linjär programmerbar ljusstyrka från helt avstängd (standard) till ljusstyrka.

2. 16 push-pull-utgångar (sänker 25 mA sänksström och ger 10 mA källström vid 5 V) som kan programmeras i mjukvara som öppen dränerings-LED-utgångsval (standard är push-pull), utan någon inmatningsfunktion.

3. Utgångstillståndet kan programmeras för att ändras vid svar eller stopp för att uppdatera alla utgångar samtidigt eller uppdatera utgången -för- (standard är \"stoppändring\"). Lågaktiv utgångs aktiveringsingångspin, när denna pin är hög, kan LED-utgången programmeras till 0, 1 eller hög impedans (standard är hög impedans vid ström på).

4. 6 hårdvaruadresspinnar tillåter 62 PCA9685-enheter att anslutas på samma I2C-buss LED-utgångsfrekvens (alla lysdioder) är vanligtvis 40 Hz till 1000 Hz (när oscillatorn är 25 MHz, är standardvärdet för förskjutningsregistret 1EH, vilket kommer att producera en uppdateringsfrekvens på 200 Hz).



4 mjukvaruprogrammerbara I2C-bussadresser (en LED-gruppsamtalsadress och tre LED-underanropsadresser) tillåter enhetsgrupper att adresseras samtidigt i valfri kombination (till exempel, om ett register används för \"Alla samtal\", kan alla PCA9634-enheter på I2C-bussen adresseras samtidigt, och det andra registret används för tre olika adresser, då kan 1/3 av enheterna på bussen i en enhetsgrupp adresseras samtidigt), och I2C-bussadressen kan aktiveras och inaktiveras av mjukvara.

Driftspänningsspann: 2,3 V till 5,5 V

Tål 5,5 V ingång

Fungerar i -40 till 85 miljöer

ESD-skydd överstiger 2000 V HBM/JESD22-A114, 200 V MM/JESD22-A115 och 1000 V CDM/JESD22-C101

JEDEC-standard JESD78 går in i låsningstest när den överstiger 100 mA

På grund av olika satser kan det finnas skillnader i produktutseende och tryckt text, vilket inte påverkar användningen.

Färg: Som visat

Material: PCB



Paketinnehåll:

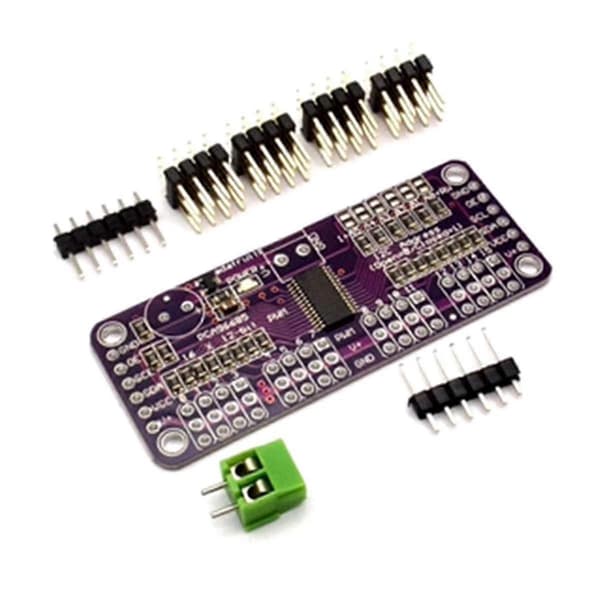

1 * Styrmodul



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
