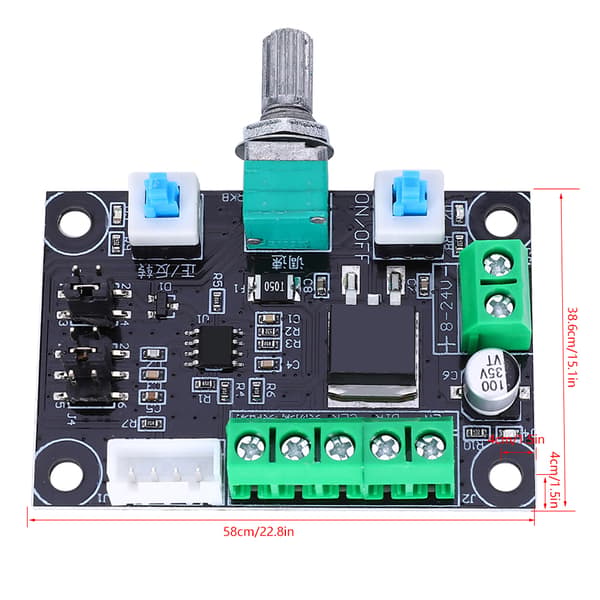

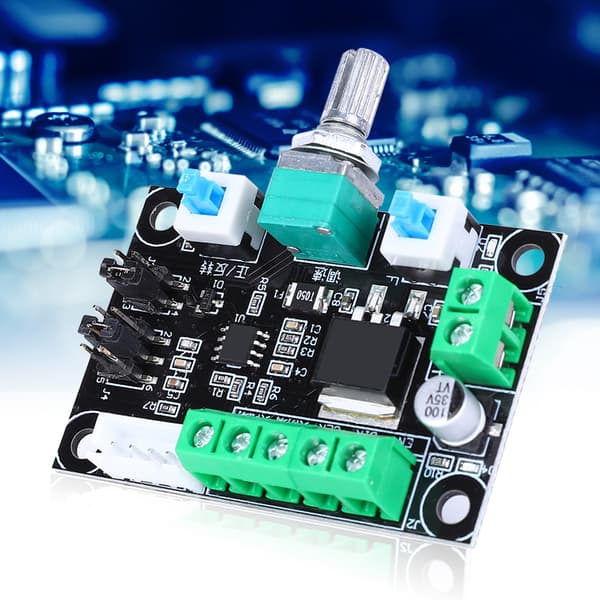

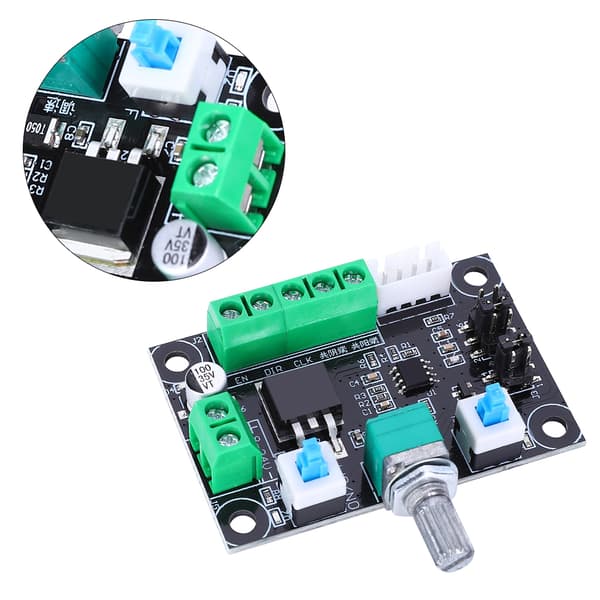

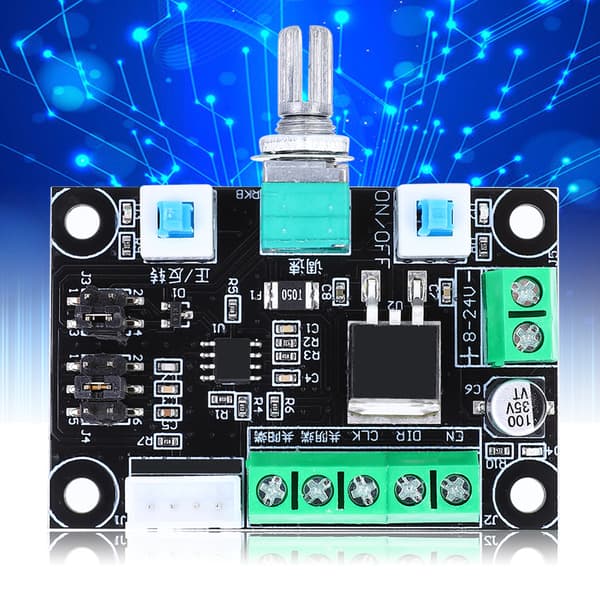

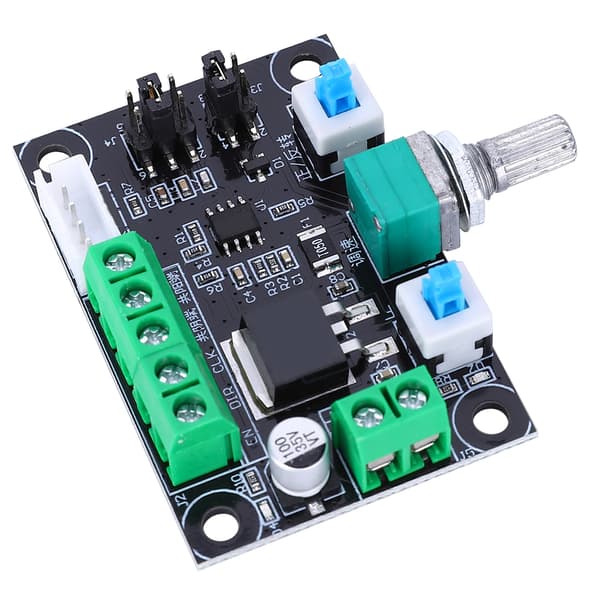

1. Denna modul är en pulsgenereringsmodul som kan tillhandahålla signaler för att styra stegmotorer när den används med stegmotordrivare.

2. Enkel kontroller + stegmotordrivare + stegmotor, som kan användas som en enkel kontrollplattform med DC-strömförsörjning.

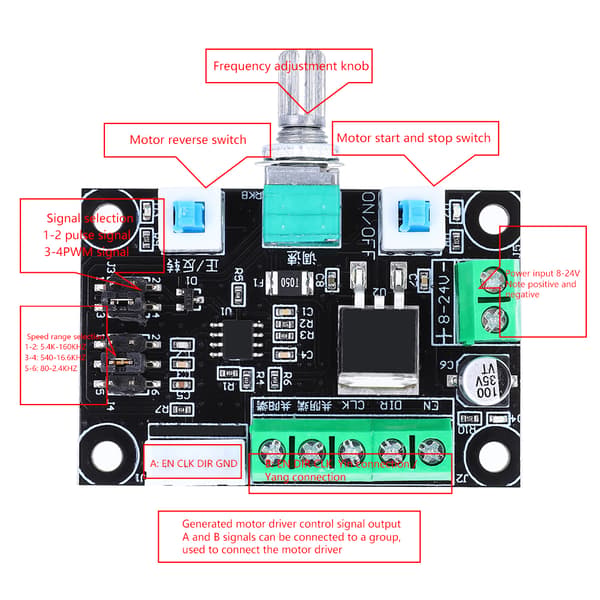

3. Kontrollerns högfrekvenssignal 5.4k-160kHz, lågfrekvenssignal 16.6kHz-2.4kHz, kan väljas via jumprar.

4. Enligt jumperinställningarna kan puls- och PWM-signaler genereras.

5. Modulen kan mäta PUL- och COYIN- (eller COYANG-) portar samtidigt.

Specifikationer:

- Artikeltyp: Stepper Motor Drivrutinskontroller

- Material: Metall

- Färg: Som visas

Observera att asynkronmotordrivrutinsportetiketter kan vara olika men har samma funktion:

- EN = ENA = FREE för aktivering

- PUL = PULS = CLK för puls

- DIR = CW = CWW för riktning

För Hankontakt:

- Anslut EN + PUL + DIR + till anodsidan

- EN - till EN

- PUL - till CLK

- DIR - till DIR

För Honkontakt:

- Anslut EN - PUL - DIR - till katodsidan

- EN + till EN

- PUL + till CLK

- DIR + till DIR

Paketlista:

1 x Stepper Motor Drivrutinskontroller, 2 x Skruvar

Paketvikt: Ca. 150g.
