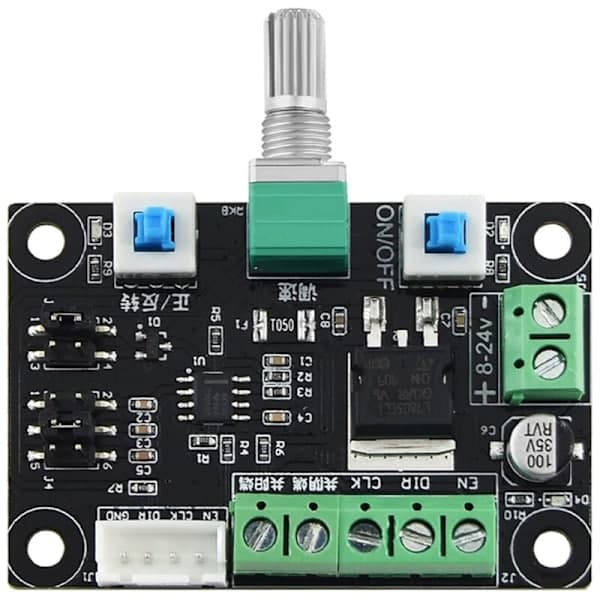

Modulen är en pulsgenereringsmodul och förser en stegmotordrivrutin med en signal. För att styra stegmotorn måste den vara utrustad med en drivrutin.
Enkel styrenhet + stegmotordrivrutin + stegmotor + DC-strömförsörjning kan bilda en enkel kontrollplattform. (Endast styrenheten ingår.)
Styrenheten har totalt 3 typer av frekvenssignaler: hög 5.4k-160khz, medium 540-16.6khz och låg 80-2.4khz, som kan väljas med bygel.
Den kan generera pulssignal och PWM-signal, och det kan väljas med bygel.
Frekvensmätning: du kan mäta PUL och gemensam katod (eller gemensam anod) två portar.

Strömförsörjning: 8-24 V
Frekvenssignaler: 5.4k-160khz, 540-16.6khz, 80-2.4khz
Färg: svart
Material: PCB

Paketets innehåll:
1 x styrenhet

Endast ovanstående paketinnehåll, andra produkter ingår ej.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
