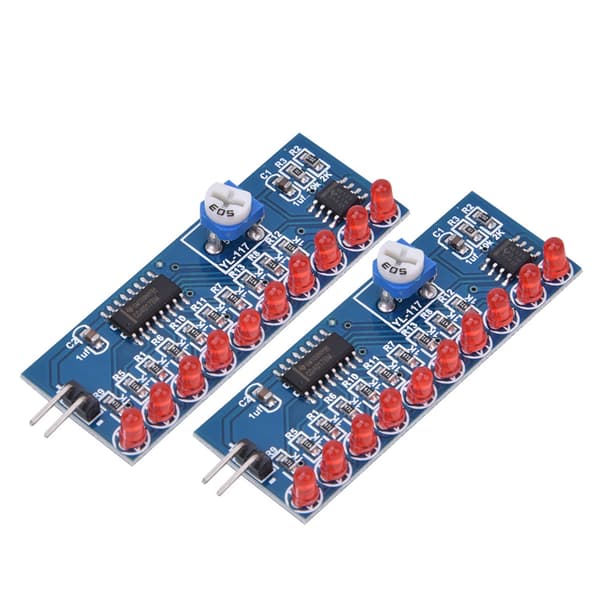

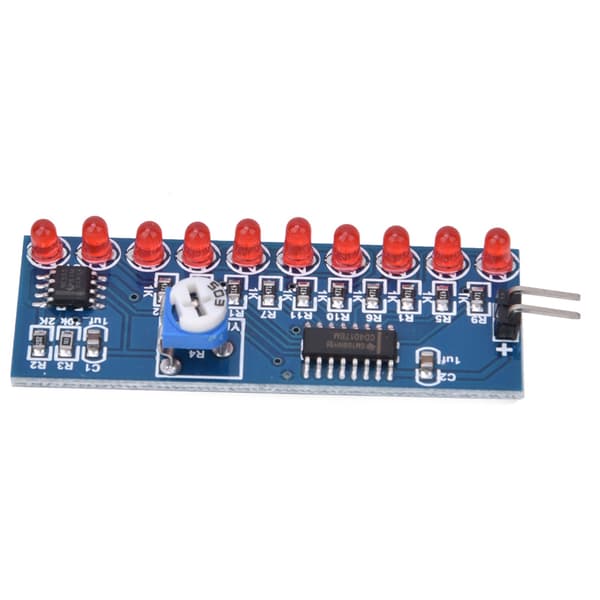

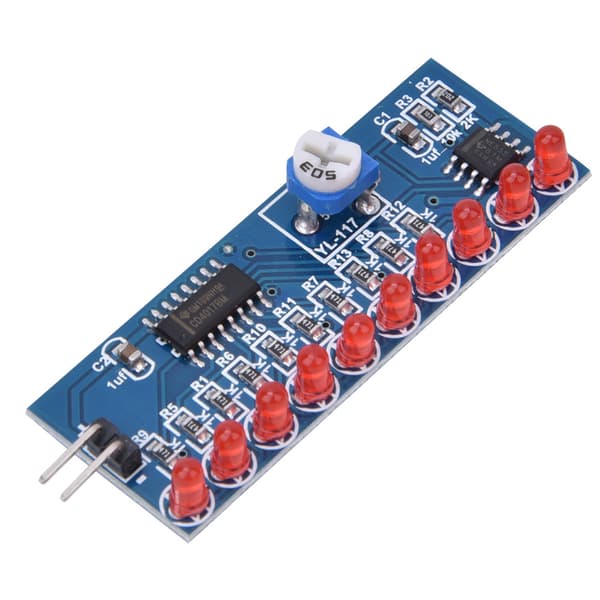

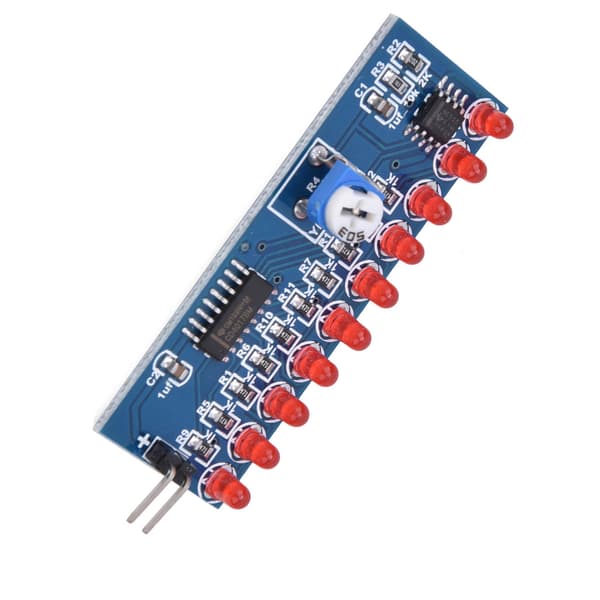

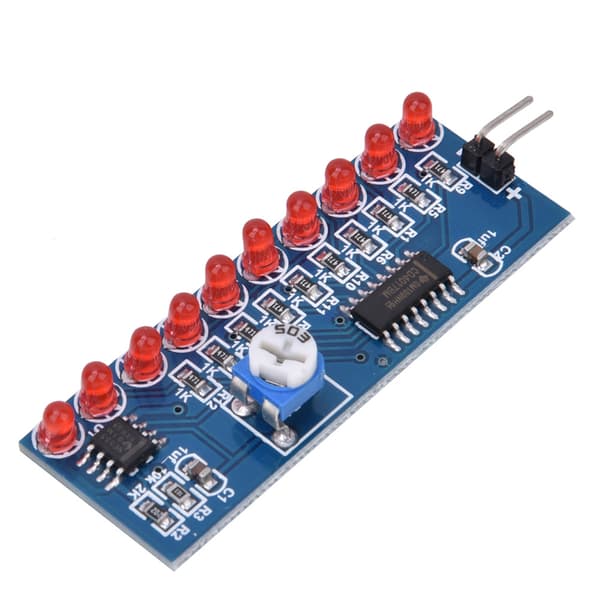

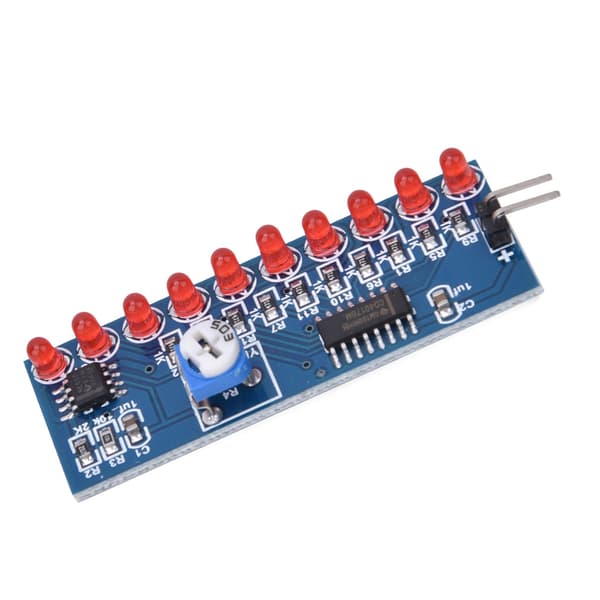

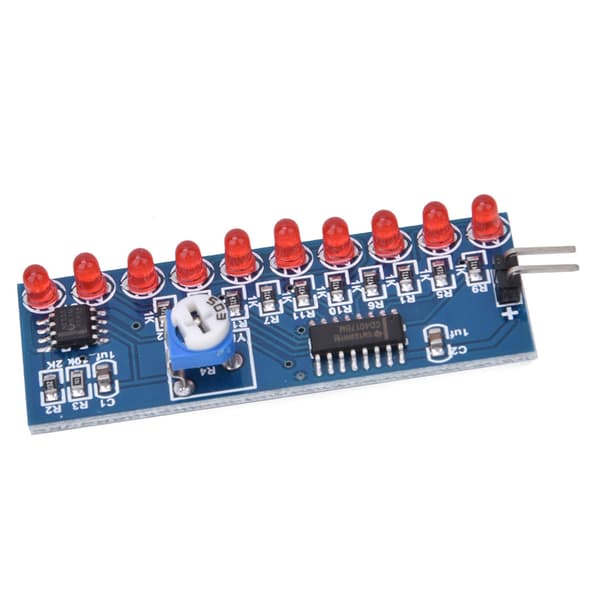

1, består huvudsakligen av klockgenereringskrets och decimalräknare. 2 、 Den självförväntade multivibratorn med NE555 som kärna, strömförsörjningen laddar kondensatorn C1 till R2, R3, R4. När C1 börjar laddas är 2-stifts på NE555 fortfarande på en låg nivå, så utgångsvikningarna 3 är på en hög nivå. När strömförsörjningen laddas till 2/3 strömförsörjningsspänning genom R2, R3 och R4, ändras utgångsnivån 3 från hög till låg, och det interna urladdningsröret NE555 slås på. Kondensatorn C1 laddas ur genom de 7 stiften på R4, R3 och NE555. Tills spänningen över C1 är lägre än 1/3 av strömförsörjningsspänningen, ändras nivån på 3-stiftsnivåerna på NE555 från låg nivå till hög nivå. C1 laddas om och cykeln bildar en svängning. 3 、 Laddningstiden är: 0,695 (R2+R3+R4) C1, urladdningstiden är: 0,695 (R4+R3) C1, R4 kan justeras för att styra oscillatorns frekvens, och klockoscillationssignalen för NE555 läggs kontinuerligt till det 14:e stiftet på CD4017. 4 、 Tio lysdioder är anslutna till de 10 utgångarna på CD4017. När de 10 utgångarna på CD4017 växelvis genererar en hög nivå under påverkan av klocksignalen, tänds D1-D10 sekventiellt för att bilda en vattenljuseffekt. 5 、 Justera R4 för att justera flödeshastigheten för LED-ljuset.
2 x modul
