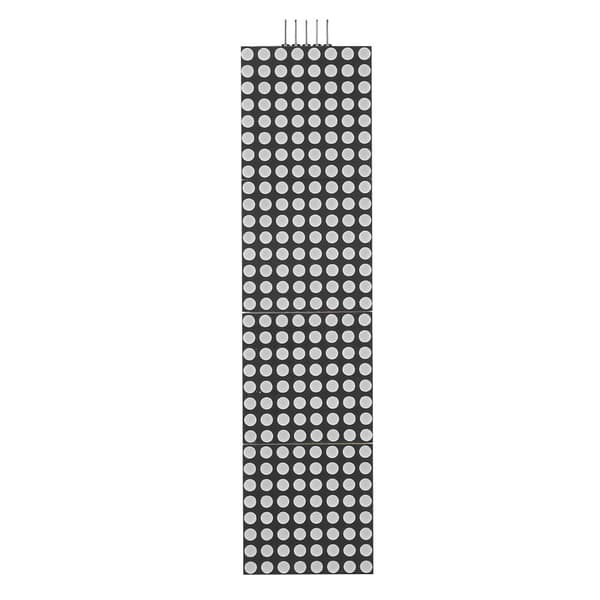

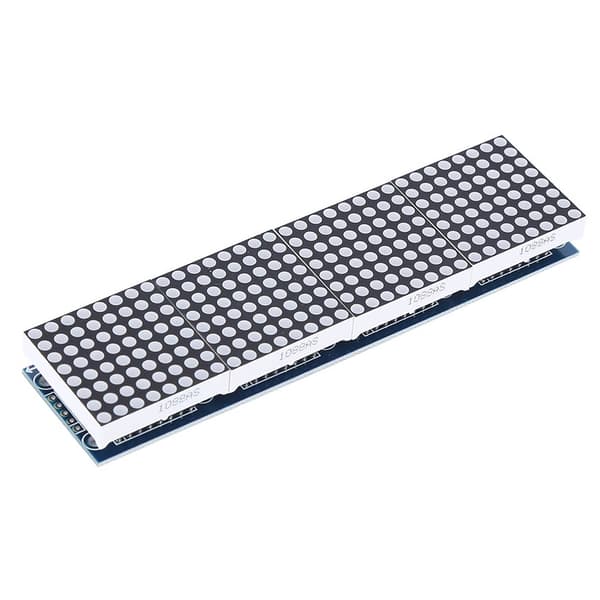

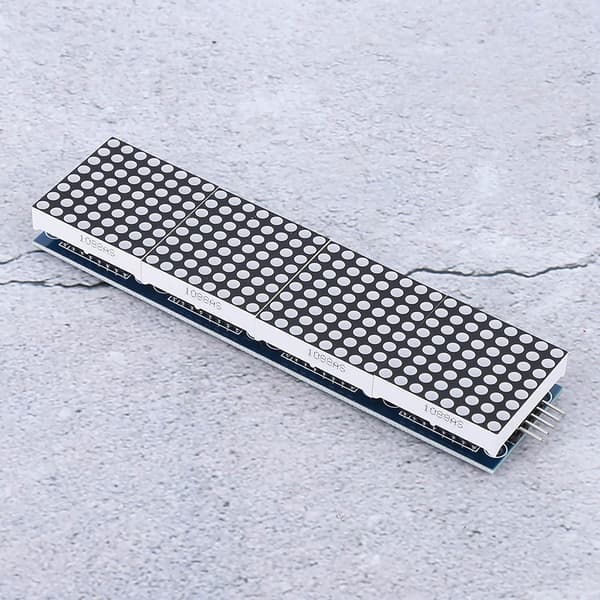

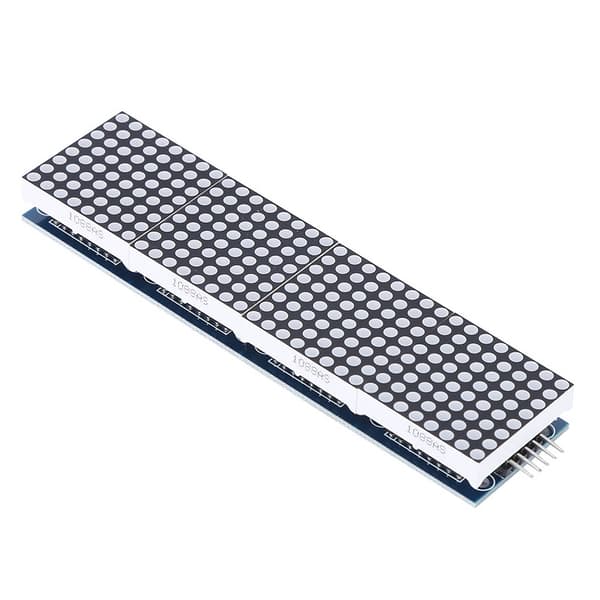

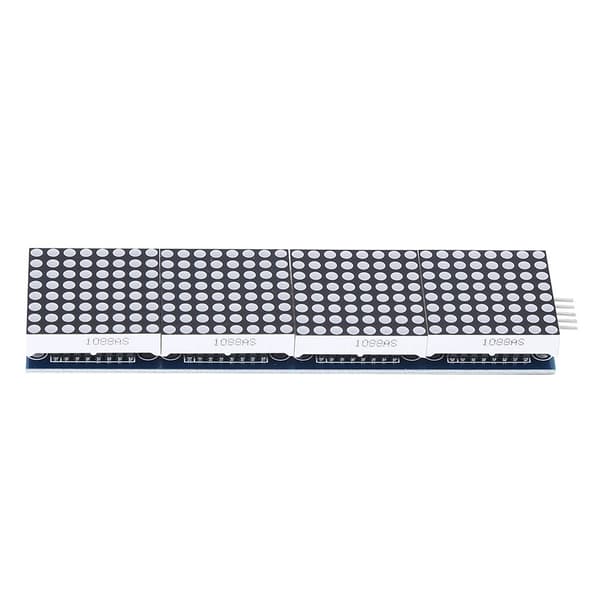

Name: 【NX】Dot Matrix Control Module LED Single Chip Microcomputer Controller 4-i-1
SKU: YMNX26-0402-136399
Price: 201 SEK
Availability: InStock

201 kr

I lager

Mån, 3 aug - fre, 7 aug

Säker betalning

Nöjd kund-löfte

30 dagars öppet köp

Produktbeskrivning

Välkommen till vår butik!

1、Det är en integrerad seriell in-/utgångsdrivrutin Kompatibel med gemensam katoddisplay 2、Denna modul är ansluten till en mikroprocessor och en 8-siffrig 7-segments digital LED-display. Den kan också anslutas till en stapeldiagram eller 64 oberoende lysdioder. 3、Modulen inkluderar en BCD-kodare av B-typ på chip, flerkanalig skanningsslinga, segmentorddrivrutin och ett 8 x 8 statiskt RAM-minne Kompatibel med lagring av varje data. 4、Varje data kan adresseras. Inget behov av att skriva om hela displayen vid uppdatering, det låter också användaren välja att koda eller inte koda varje data. 5、Hela enheten inkluderar ett 150μA lågeffektavstängningsläge, analog och digital ljusstyrkakontroll, ett skanningsgränsregister som tillåter användare att visa 1-8 bitar av data och ett detekteringsläge som tillåter alla lysdioder att avge ljus. 6、Endast 3 IO-portar behövs Kompatibel med att driva 1 punktmatris, inget flimmer vid punktmatrisvisning, stöder kaskadkoppling

< p>Artikeltyp: Punktmatriskontrollmodul

Material: Syntetisk kartong

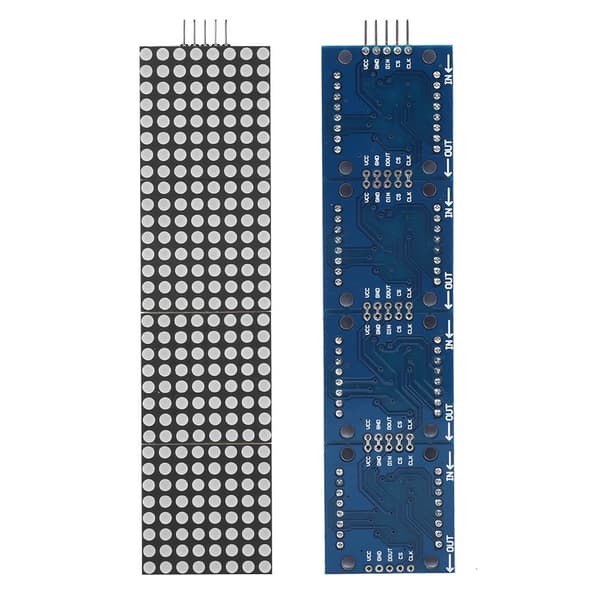

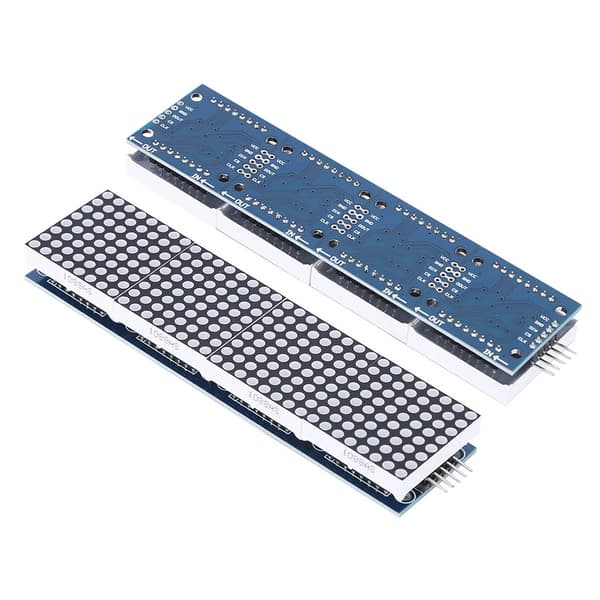

En enda modul kan driva en 8 x 8 gemensam negativ punktmatris Modulens arbetsspänning: DC5V Fästskruvhål: 64 Håldiameter: Cirka 3 mm / 0,1 tum Instruktioner Kompatibel med ledningar: 1. Den vänstra sidan av modulen är ingångsporten och den högra sidan är utgångsporten. 2. När du styr en enskild modul behöver du bara ansluta ingångsporten till CPU 3. När flera moduler är kaskadkopplade, är ingången på den Kompatibel medsta modulen ansluten till CPU:n, utgången ansluten till ingången på den andra modulen, utgången från den andra modulen ansluts till ingången på den tredje modulen, och så vidare. .. Ta 51 Microcontroller som exempel: VCC → 5V GND → GND DIN → P2.2 CS → P2.1 CLK → P2.0

1 x Dot Matrix Control Module

1 x 5-stiftskabel
