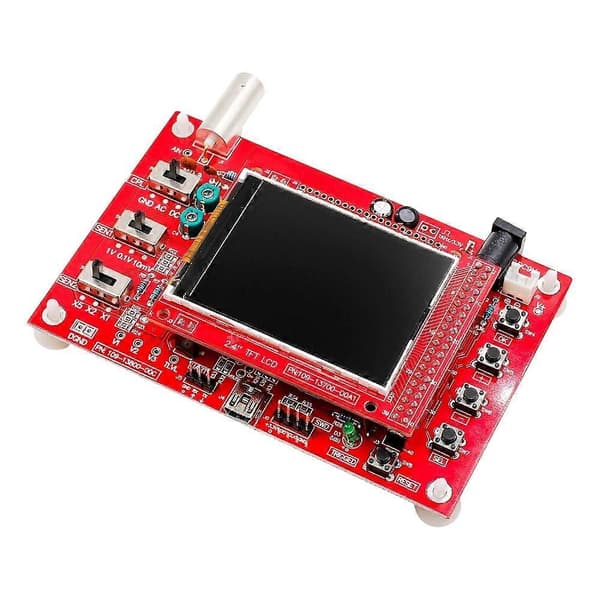

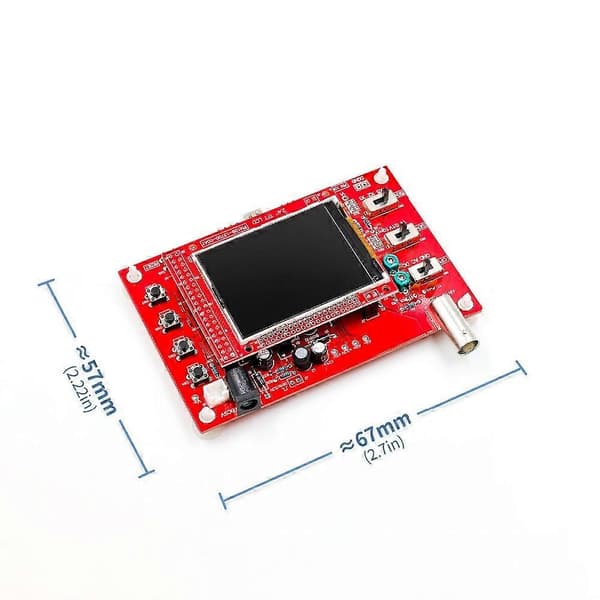

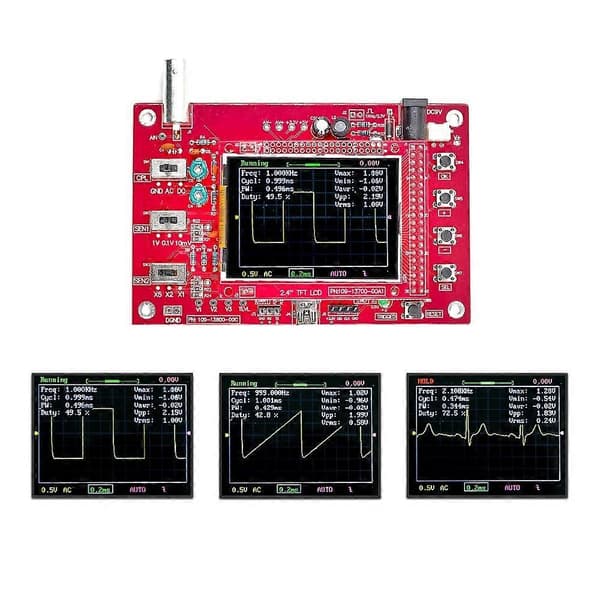

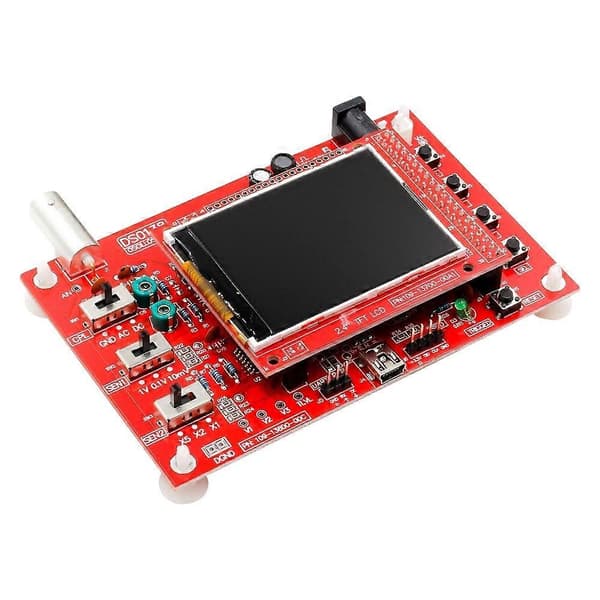

Funktioner: 1. Detta kit använder ARM Cortex-M3-processor (STM32F103C8) och inkluderar en 2,4-tums TFT-färgskärm, kan användas som ARM-testutvecklingskort. 2. Kan vidareutvecklas baserat på detta kit, till exempel kan det ändras till millivoltmeter, dataloggar. 3. Justerbar vertikal förskjutning och med instruktioner. 4. Med automatiska, regelbundna och engångslägen, lätt att fånga ögonblicksvågformen. 5. Tillgänglig stigande eller fallande kantutlösare. 6. Observerbar tidigare utlösningsvågform (negativ fördröjning). 7. Kan frysa vågformsdisplayen när som helst (HOLD-funktion). 8. Levereras med 1Hz 3.3V fyrkantsvågtestsignalkälla. 9. Med digital visning av vågformsparametrar, inklusive frekvens, period, pulsbredd, arbetscykel, MAX.MIN.AVG.Peak-Peakvirtuella värden. 10. Vågformsminnesfunktion: förlorar inte vågformen efter avstängning. 11. Kortslutnings- och öppenkretsdetektering: kan hjälpa användaren att hitta lödfel. 12. TFT-kontrollerigenkänningsfunktion. Obs: Detta DIY-kit är lödat. Specifikationer: 1. Maximal samplingsfrekvens i realtid: 1Msps 2. Noggrannhet: 12Bit 3. Samplingsbuffertdjup: 1024 byte 4. Analog bandbredd: 0-200KHz 5. Vertikal känslighet: 10mV Div - 5V Div (1-2-5 progressivt sätt) 6. Ingångsimpedans: 1Mohm 7. Maximal ingångsspänning: 50Vpp (1:1 sond), 400Vpp (10:1 sond) 8. Kopplingslägen: DC AC GND 9. Horisontell tidsbasområde: 10μs Div - 50s Div (1-2-5 progressivt sätt) 10. Matningsspänning: DC 9V 11. PCB-storlek: 117 * 76mm 4.6 * 3in 12. Skärmstorlek: 52 * 40mm 2 * 1.57in Paketlista: - 1 * DSO138 lödat oscilloskopkit - Löddning - 1 * Sond - 3 * Användarmanual (engelska)
