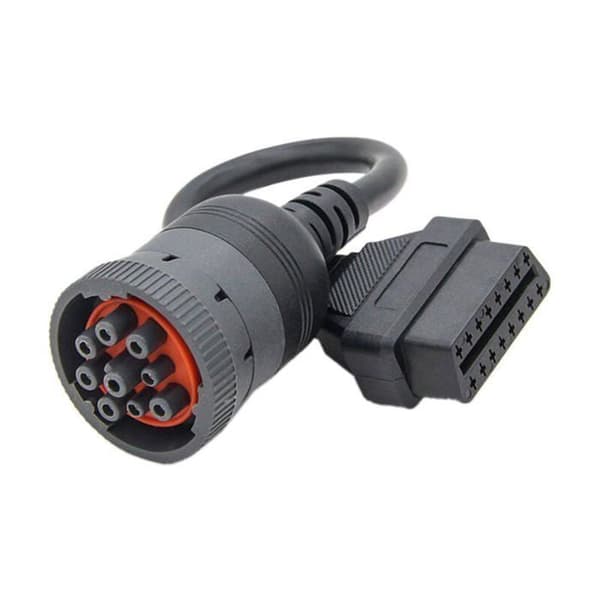

J1939-9Pin till OBD OBD2 OBDII. Den integrerar de grundläggande diagnostiska funktionerna i J1939 tunga standardkommunikationsprotokoll. J1939 är den rekommenderade metoden för fordonsbussar som används för kommunikation och diagnostik mellan fordonskomponenter. Deutsch 9-stifts honkontakter finns nu tillgängliga i en rad applikationer, inklusive fordon på och utanför vägen, marin framdrivning, kraftgenerering och industriella pumpar. Stift B är en kraftledning. Utgången är 12V, 24V eller annat, beroende på ditt fordons uteffekt. Se därför till att dina enheter stöder ditt fordons spänning. Anslutning: 16-stifts OBD2 hona till J1939-9Pin. AWG: 26 AWG. Stiftdefinitioner: Stift A: Jord. Stift B: Ström, 12V eller 24V, beroende på din lastbils/fordons uteffekt. Stift C: CAN1 / J1939 + Stift D: CAN1 / J1939- Stift E: CAN1 / J1939 Skärm Stift F: J1708 / J1587 Hög Stift G: J1708 / J1587 Låg Stift H: Null Stift I: Null för J-porten på lastbils-/fordonskontakten. Användning: J1939 CAN BUS diagnostikenhet (för lastbilar); J1939 CAN bus karossmonitor (för lastbilar); J1939 industriell gränssnittsmotordisplayenhet; ISOBUS-styrenheter; Universal CAN bus-kontroller; CAN-gateway och bussimulator; Obs: 1) På lastbils-/fordonskontakter designar tillverkarna H- och J-portarna för sig själva. Därför har vi placerat stift H och stift I som Null, som i allmänhet inte används. Här är stift I för J-porten på lastbilar/fordon. Till exempel, om ditt fordons spänning är 24V, bör din GPS-tracker eller andra enheter också stödja 24V. Material: Plast. Storlek: 295 * 40 * 30 mm. Färg: Svart. Paketets innehåll: 1 * 16-stifts till J1939 9-stiftskabel. Endast ovanstående paketinnehåll ingår; andra produkter ingår inte. Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet skiljer sig något från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
