beskrivningar:

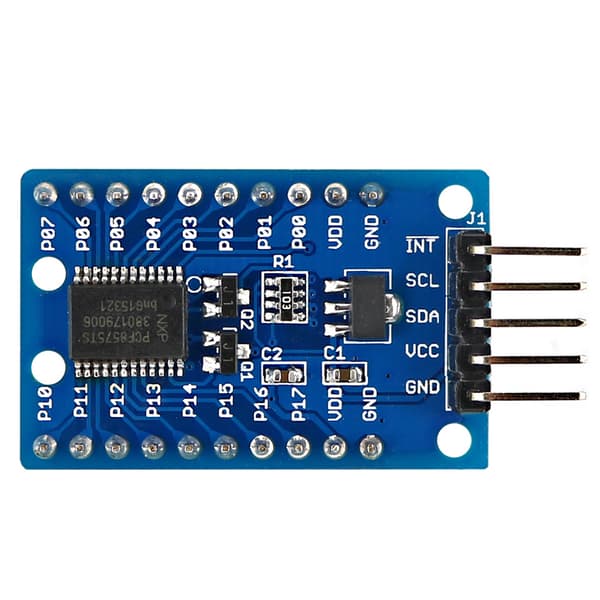

Har du slut på I/O-stift? Denna fantastiska modul låter användaren utöka upp till 16 I/O med endast två I/O för kontroll! PCF8575 styrs genom ett I2C-gränssnitt och har 16-bitars kvasi-dubbelriktade in-/utgångsstift.
Om du inte löder VCC-VDD-plattan ombord på en 3,3V-nivåomvandlarkrets är PCF8575-nivån 3,3V. Om du löder den blir nivån densamma med VCC
Funktioner:
Tillgängligt bibliotek: PCF8575
Arbetsspänning: 2,5 - 5,5VDC
Arbetsström: 100mA(MAX)
I2C-adress: 0x20 (standard), kan modifieras genom att löda A1 och A2 valkuddar.
16 individuellt adresserbara stift.
Varje stift kan konfigureras för ingång eller utgång
Öppet dräneringsavbrottsutgångsstift för ingångsbyte.
Perfekt för andra MCU för att styra enkelt relä, summer, knapp, led.
Storlek: 4x2,1cm/1,57x0,83tum
Antal: 1 st
Obs: På grund av skillnaden mellan olika bildskärmar kan bilden kanske inte reflektera objektets faktiska färg. Tack!
Ladda ner ip:http://www.winddeal.net/image2/tools/1A40590.rar
Förpackningen innehåller:
1 st x Expandermodul
