Funktioner:

helt ny och hög kvalitet

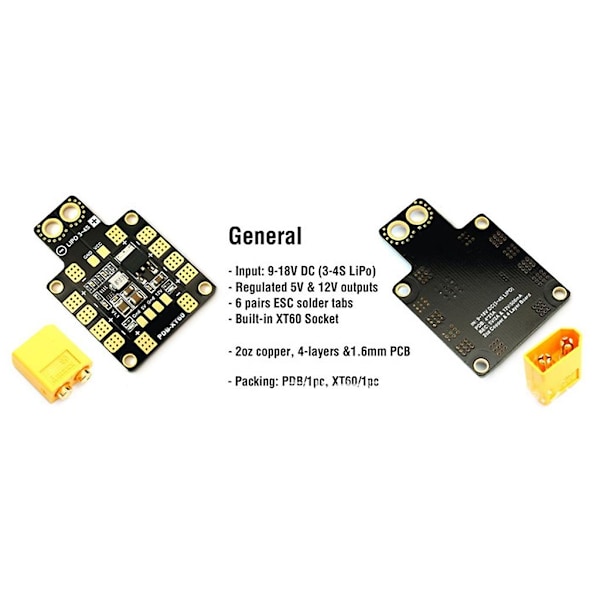

PDB-XT60 har konstruerats för att ge högsta möjliga prestanda och tillförlitlighet i ett 36x50mm & 4-lagers PCB.

Den distribuerar ström från ett LiPo-batteri till 6 ESC:er, samt ger synkroniserade & reglerade DC 5V-utgångar & linjärt reglerade DC 12V för att driva kameror, servon, RC-mottagare, flygkontroller, videosändare, lysdioder, etc.

Den erbjuder ett XT60-uttag för att ansluta LiPo-batteriet bekvämt.

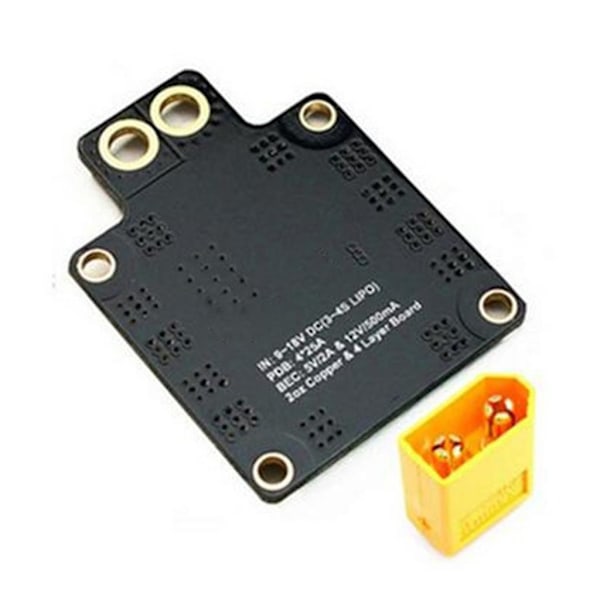

2oz koppar, 4-lager & 1,6 mm PCB.

Inbyggt XT60-uttag.

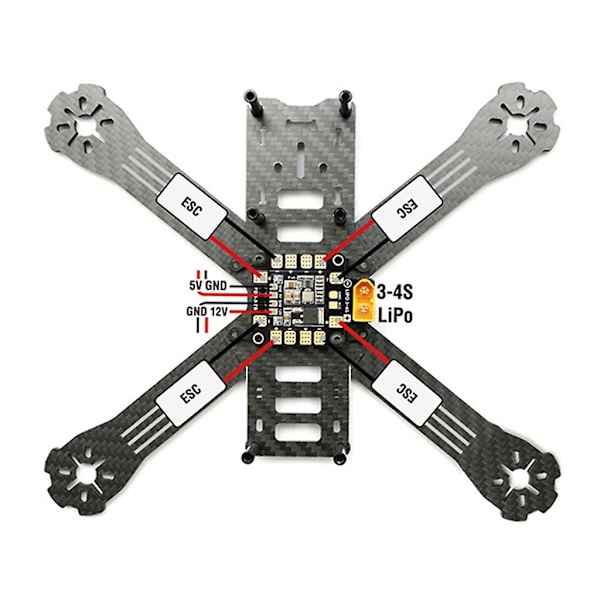

Totalt 6 par ESC-lödpunkter är lämpliga för H- eller X-typ ram.

5V & 12V Utgång LED-indikatorer & Kortslutningstolerant.



Specifikationer:

- Ingångsspänningsområde (3S-4S LiPo-drift): 9 - 18V DC

- Reglerade 5V och 12V utgångar

- LED-strömindikatorer (5V & 12V utgångar)

- 6 ESC-utgångar & 1 par VCC/GND-pads



ESC-utgångar:

- Kontinuerlig ström: 25Ax4 eller 15Ax6

- Peakström (10 sekunder/minut): 30Ax4 eller 20Ax6

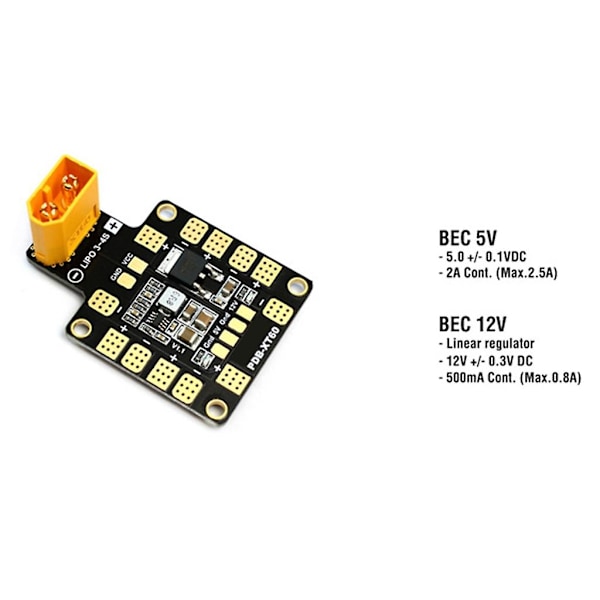

BEC 5V utgång:

- Designad för RC-mottagare, flygkontroller, OSD och servon.

- DC/DC synkroniserad buck-regulator.

- Spänning: 5.0 +/- 0.1VDC

- Kontinuerlig ström: 2 Ampere (Max.2.5A 10s/minut)

- Utgångsrippel: 40mV (VIn=16V, VOut=5V@2A belastning)

- Kortslutningstolerant (5 sekunder/minut)



BEC 12V utgång:

- Designad för Video TX eller FPV-kamera med linjär regulator.

- Batteriet ska vara 4S LiPo (13~18V DC)

- Spänning: 12.0 +/- 0.3VDC

- Kontinuerlig ström: 500mA (Max.0.8A 5s/minut)

- Kortslutningstolerant (2 sekunder/minut)



BEC 12V @ 3S LiPo

- Utgångsspänning= 3S LiPo-spänning -1V



Fysiskt:

- Mått: 36 x 50 x 4 mm (utan XT60)

- Montering: 30.5 x 30.5mm, 3mm

- Vikt: 7.5g(u/o XT60), 11g(m/ XT60)



Notera:

Vänligen tillåt 0-1cm fel på grund av manuell mätning. se till att du inte har något emot det innan du lägger bud.

På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!



Paketet innehåller:

1Set x Strömfördelningskort
