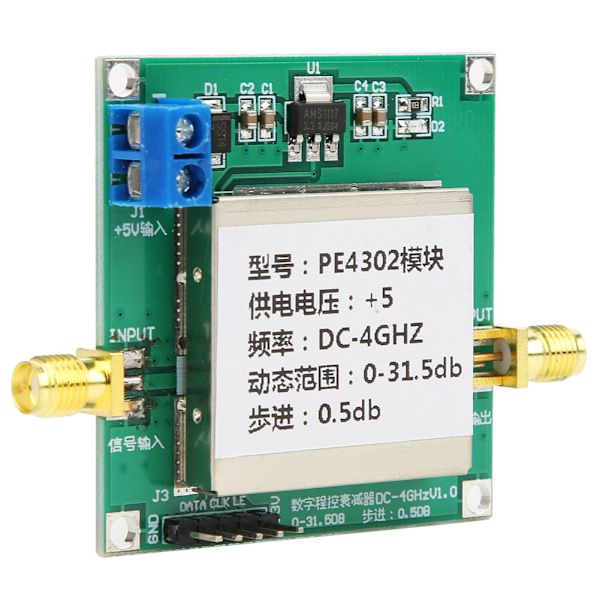

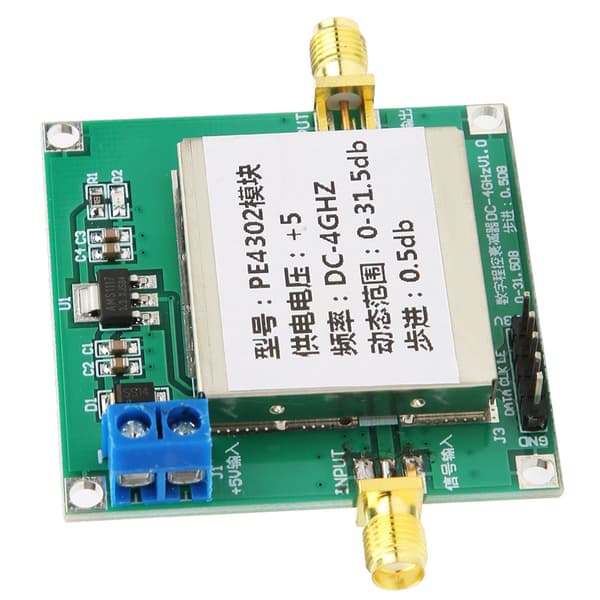

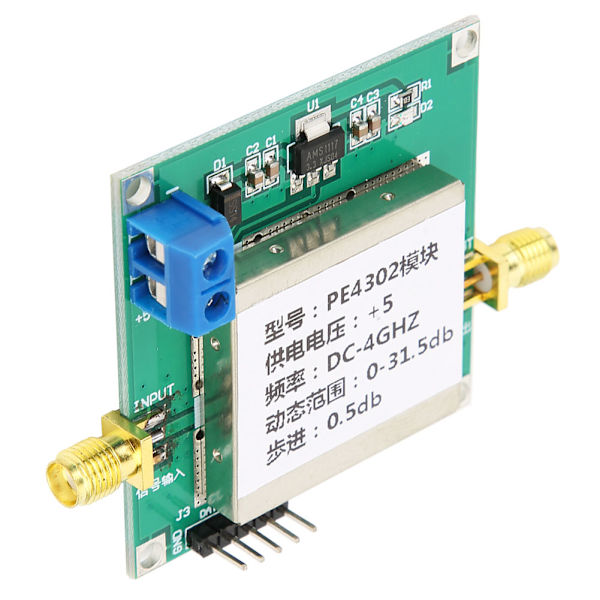

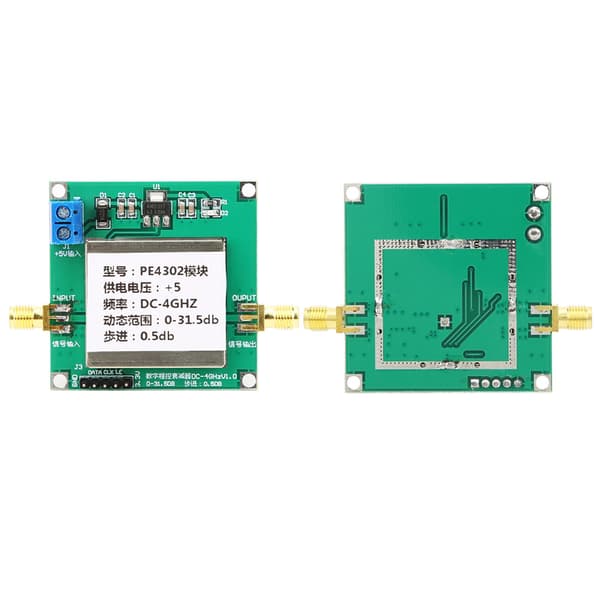

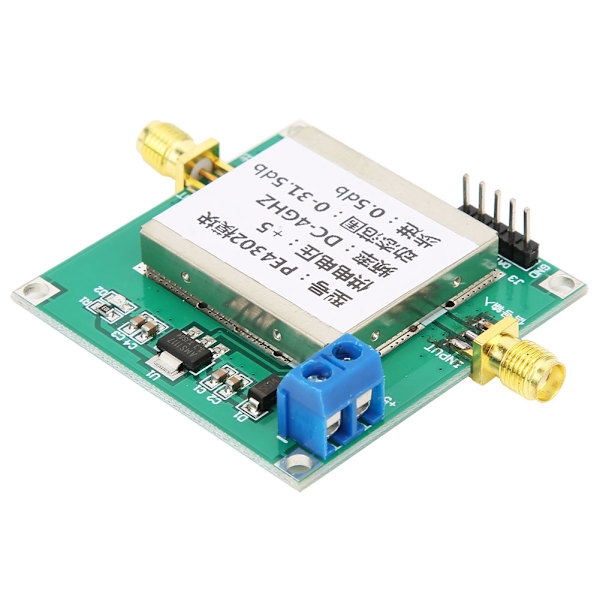

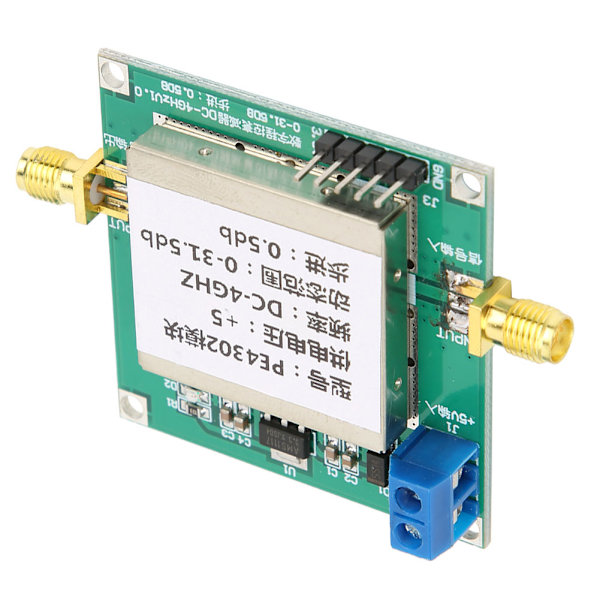

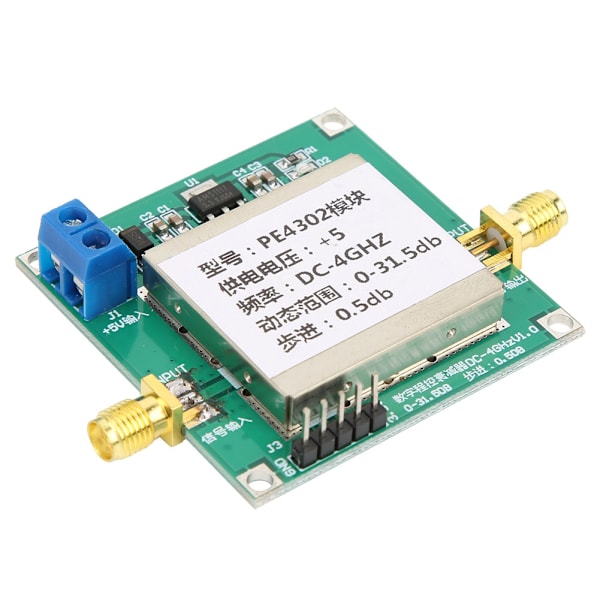

1、PE4302 är en 6-bitars digital RF-stegdämpare med hög linjäritet med \"DSA\" som sträcker sig från 0,5 dB steg till 31,5 dB. 2、Frekvensområdet dämpas från DC‑4000MHz. Denna 50 ohm RF DSA tillhandahåller parallella och seriella CMOS-kontrollgränssnitt som fungerar med en enda 3 volts försörjning。 3、Bibehåll hög dämpningsnoggrannhet för frekvens och temperatur. 4、Den har också ett unikt kontrollgränssnitt som tillåter användaren att välja det initiala dämpningstillståndet vid uppstart. 5、Den har ett skärmat hölje och en anti-omvänd skyddsdiod, pålitlig vid användning.
Artikeltyp: RF-dämpningsmodul
Material: Plast
Produktapplikation:
PE4302 är en 6-bitars digital RF-stegdämpare med hög linjäritet med \"DSA\" som sträcker sig från 0,5 dB steg till 31,5 dB. Frekvensområdet dämpas från DC-4000MHz. Denna 50 ohm RF DSA tillhandahåller parallella och seriella CMOS-kontrollgränssnitt som fungerar med en enda 3 volts försörjning och bibehåller hög dämpningsnoggrannhet för frekvens och temperatur. Den har också ett unikt kontrollgränssnitt som tillåter användaren att välja det initiala dämpningstillståndet vid uppstart. Den har ett skärmat hölje och en anti-omvänd skyddsdiod.
Tekniska indikatorer
1. Matningsspänningen: 5V DC (typiskt strömvärde 5mA)
2. Programmerbart förstärkningsdämpningsområde: 0 till 31,5DB Steg 0,5DB Ingångs- och utgångsimpedans: 50 ohm
3. Modulen stöder parallellports- och serieportsläge och funktion för val av startstatus
4. Bandbredd: 1MHz till 4GHz (dämpningsvärdet är olika vid olika frekvenser, se S21-kurveindikatorn för detaljer)
5. Med metallskärmning
Olika lägeskonfigurationer
1. Serie lägeskonfiguration: koppla bort J5 J7 J6 kort J4
Tretråds serieläge, stiften är: GND DATA CLK LE 3.3V
2. Parallellport C0.5-C16 kontrolllägeskonfiguration: koppla bort J4 J7 kort J5 J6
3. Parallellport PUP kontrolllägeskonfiguration: koppla bort J4 J5 kort J7 J6
Vector Network Analyzer mäter S21 (under olika dämpningsvärden)

1 x PE4302 Digital RF Dämpningsmodul
