1、PE4302 är en digital RF-stegdämpare med hög linjäritet, 6 bitar, med \"DSA\" som sträcker sig från 0,5 dB steg till 31,5 dB. 2、Frekvensområdet dämpas från DC-4000MHz. Denna 50 ohms RF DSA tillhandahåller parallella och seriella CMOS-kontrollgränssnitt som fungerar med en enda 3 volts strömförsörjning. 3、Bibehåll hög dämpningsnoggrannhet för frekvens och temperatur. 4、Den har också ett unikt kontrollgränssnitt som gör att användaren kan välja det initiala dämpningstillståndet vid uppstart. 5、Den har ett skärmat hölje och en diod med skydd mot omvänd polaritet, pålitlig att använda.
Artikeltyp: RF-dämpningsmodul
Material: Plast
Produkttillämpning:
PE4302 är en digital RF-stegdämpare med hög linjäritet, 6 bitar, med \"DSA\" som sträcker sig från 0,5 dB steg till 31,5 dB. Frekvensområdet dämpas från DC-4000MHz. Denna 50 ohms RF DSA tillhandahåller parallella och seriella CMOS-kontrollgränssnitt som fungerar med en enda 3 volts strömförsörjning och bibehåller hög dämpningsnoggrannhet för frekvens och temperatur. Den har också ett unikt kontrollgränssnitt som gör att användaren kan välja det initiala dämpningstillståndet vid uppstart. Den har ett skärmat hölje och en diod med skydd mot omvänd polaritet.
Tekniska indikatorer
1. Matningsspänning: 5V DC (typiskt strömvärde 5mA)
2. Programmerbart förstärkningsdämpningsområde: 0 till 31,5DB Steg 0,5DB Ingångs- och utgångsimpedans: 50 ohm
3. Modulen stöder parallellport och seriell portläge samt funktion för val av startstatus
4. Bandbredd: 1MHz till 4GHz (dämpningsvärdet är olika vid olika frekvenser, se S21-kurvindikatorn för detaljer)
5. Med metallhölje
Olika lägeskonfigurationer
1. Seriell lägeskonfiguration: koppla bort J5 J7 J6 kort J4
Tretråds seriellt läge, stiften är: GND DATA CLK LE 3.3V
2. Parallellport C0.5-C16 kontrolllägeskonfiguration: koppla bort J4 J7 kort J5 J6
3. Parallellport PUP kontrolllägeskonfiguration: koppla bort J4 J5 kort J7 J6
Vektornätverksanalysatorn mäter S21 (under olika dämpningsvärden)

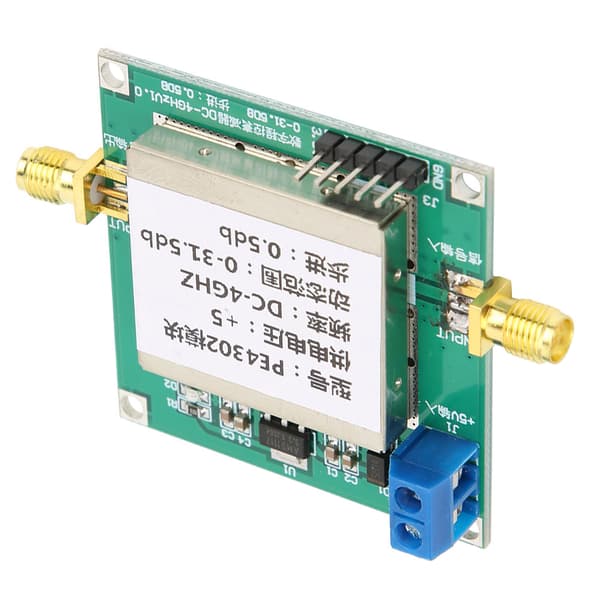

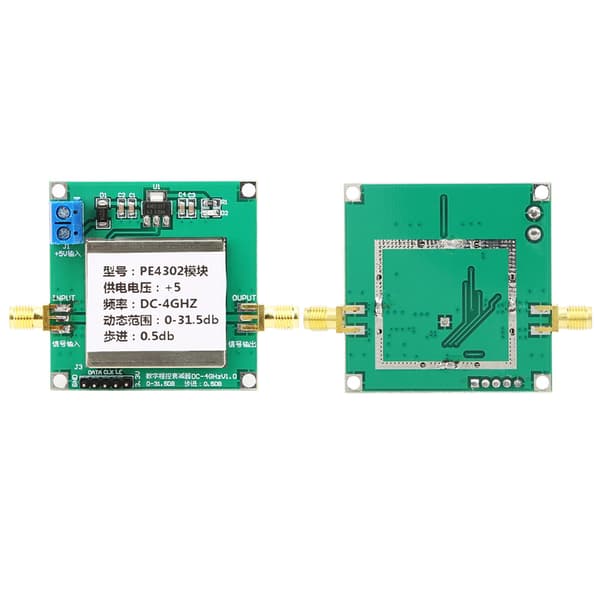

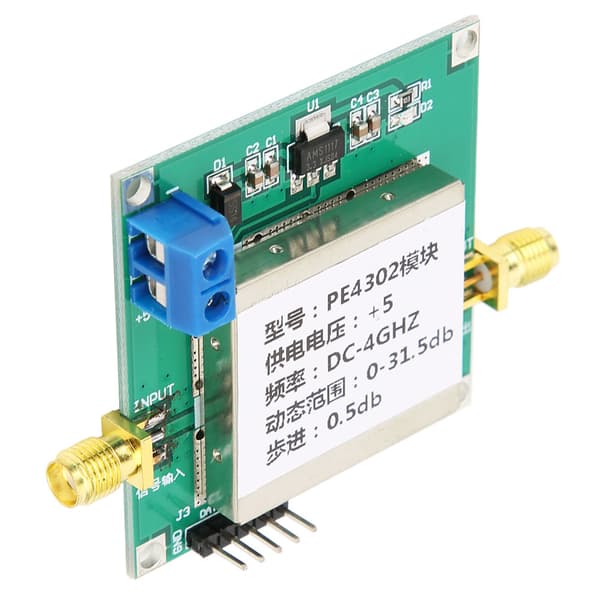

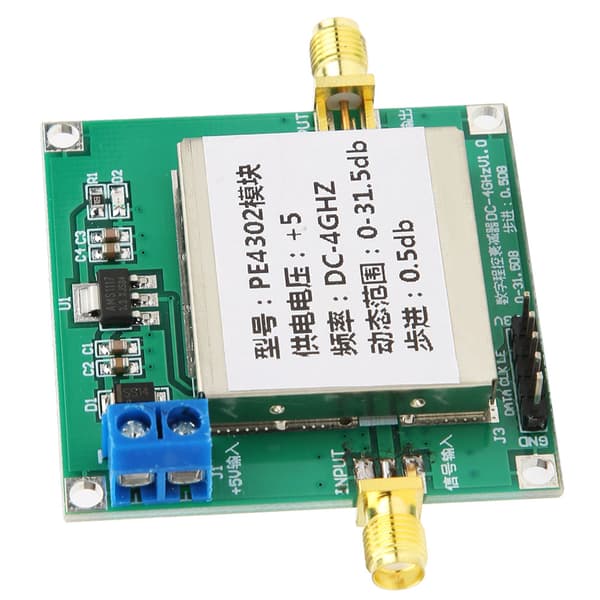

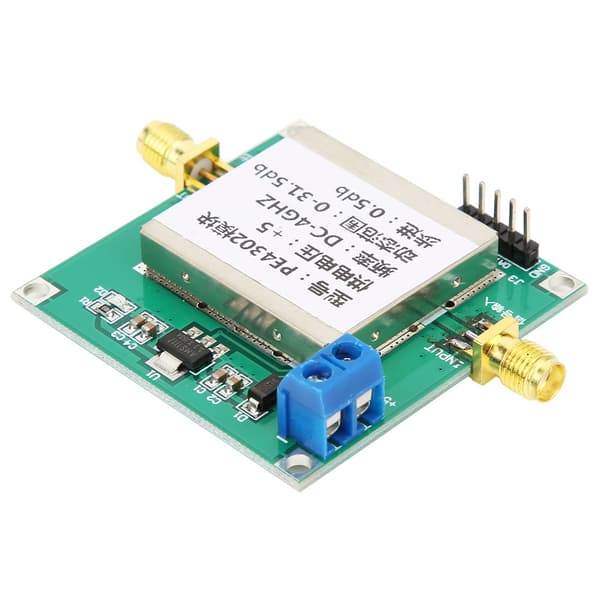

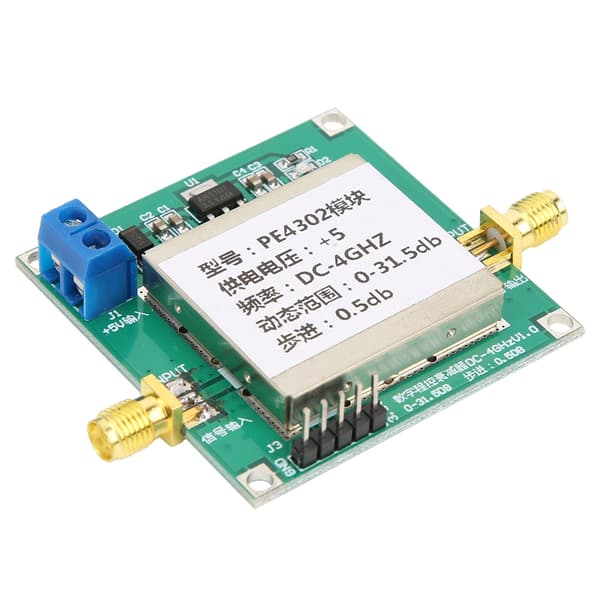

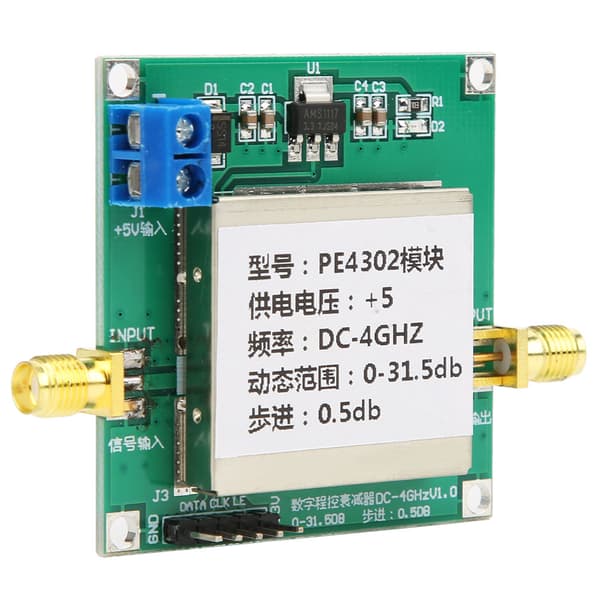

1 x PE4302 Digital RF-dämpningsmodul
