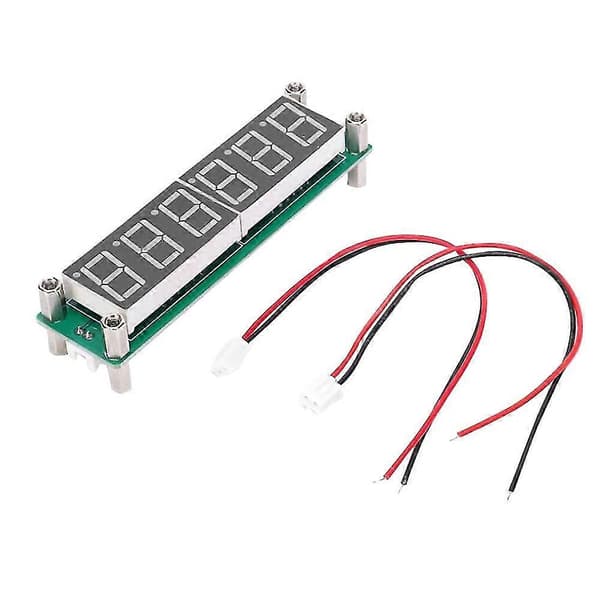

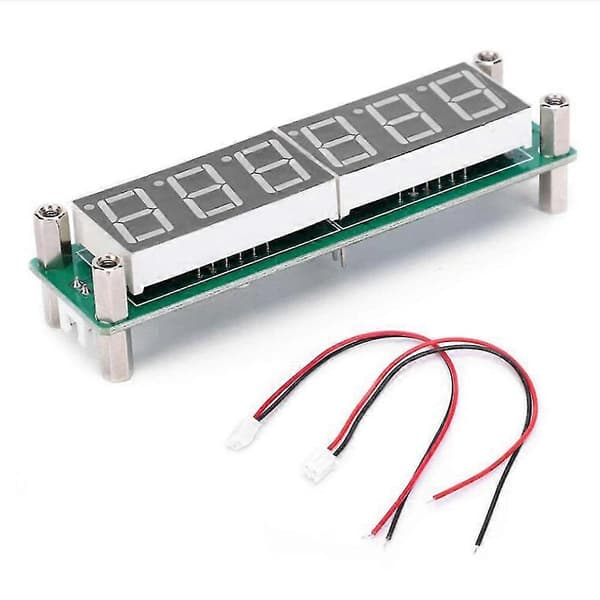

PLJ-6LED är en kostnadseffektiv sexsiffrig LED-frekvensdisplaymodul speciellt designad för HAM-vänner. Den används huvudsakligen för visning av frekvensvärden för sändtagare och annan utrustning, och kan även användas för konventionell frekvensmätning. Denna modul har egenskaperna liten och utsökt, pålitlig prestanda, bra visuell effekt och låg kostnad. En 65MHz frekvensräknare med 's PIC16F648A som kärna. , frekvensreferensen använder en temperaturkompenserad spänningsstyrd kristalloscillator (+/- 2.5 ppm -TCXO). Använder unik grindkontrollmetod och exakt tidsalgoritm (icke-avbruten metod). , grindtiden (displayuppdatering) är 0.1 sekunder, och frekvensvärdet visas i realtid. Frekvensmätningsnoggrannhet 10Hz/100Hz (skift höger med ett) är valfritt. , Dubbel IF-design, IF-värde och plus/minus-läge kan förinställas oberoende av varandra utan att påverka varandra. Displaydrivrutinen använder ett dedikerat chip för LED-display, och digitalröret har hög ljusstyrka och mindre extern störning. Den använder sexsiffrig 0.56-tums digitalrörsdisplay, och den ogiltiga nollan blankas automatiskt, och den åttastegs ljusstyrkan är justerbar. Kretsen är enkel, strukturen är rimlig, dubbel knappkontroll, operationen är enkel. Alla inställningar sparas automatiskt och återkallas direkt vid påslagning. Grindtid \" 0.1 sekunderMätkanalIngångsimpedans: Hi-ZMätområde: 0.1 MHz ~ 65 MHzMätnoggrannhet: 10 HzKänslighet: bättre än 60mVPPIF-inställningOberoende dubbel IF-design, det minsta steget för IF-justering är 100 Hz, IF-området är 0 ~ 99.9999 MHz, och läget för plus eller minus IF kan ställas in. FrekvensreferensAnvänder 5032-paket 13.000MHz temperaturkompenserad spänningsstyrd kristalloscillator(-TCXO), frekvensstabiliteten är +/- 2.5 ppm. ArbetsspänningDC-ingång: DC 8V~15V (med skydd mot omvänd polaritet) eller DC 5V (hårdvaruinställning krävs). Arbetsström90 mA maxDisplay siffrorSex gemensamma anod LED-display, upp till sex siffror. Färg: grönMaterial: pvcStorlek: 8x2cmPaketets innehåll:1 * Frekvensräknare2 * AnslutningskablarEndast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljus och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
