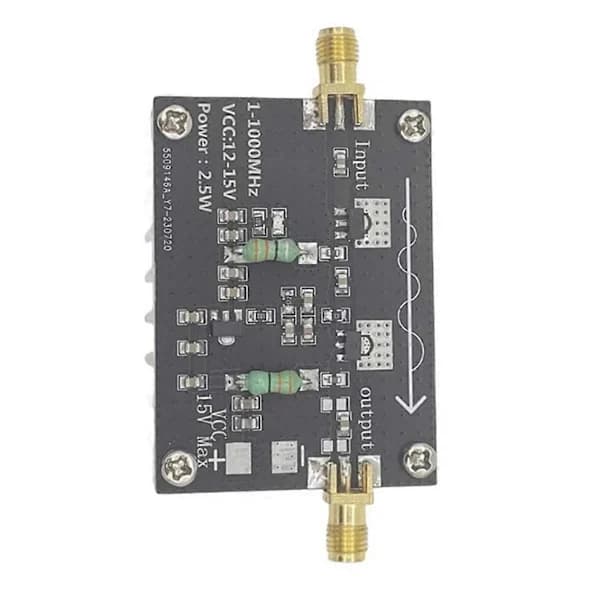

Beskrivning

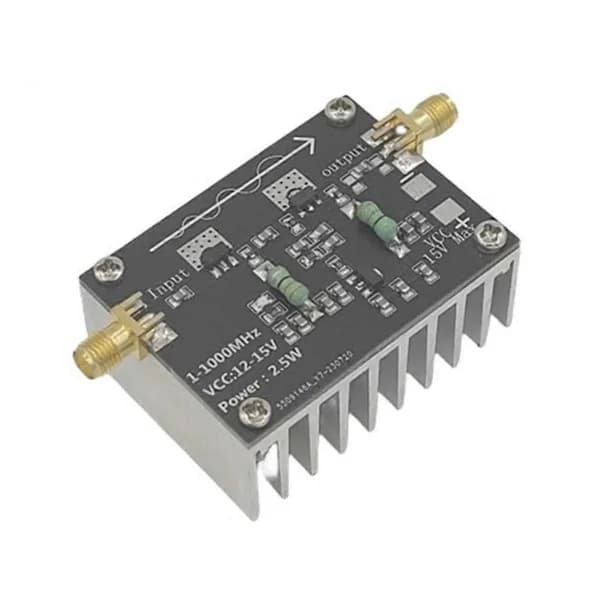

FM trådlös fjärrkontroll, FM radiosändare, amatörradio 135-175MHz, 380-470MHz walkie-talkie, etc. Den lågfrekventa änden ingång 1mW kan mata ut en maximal effekt på 2.0W, en maximal uteffekt på 1.6W vid 512MHz, en maximal uteffekt på 1.0W vid 930MHz och en maximal uteffekt på 1w vid 1000MHz. Förstärkaren är utrustad med en kylfläns, som kan fungera stabilt under lång tid.

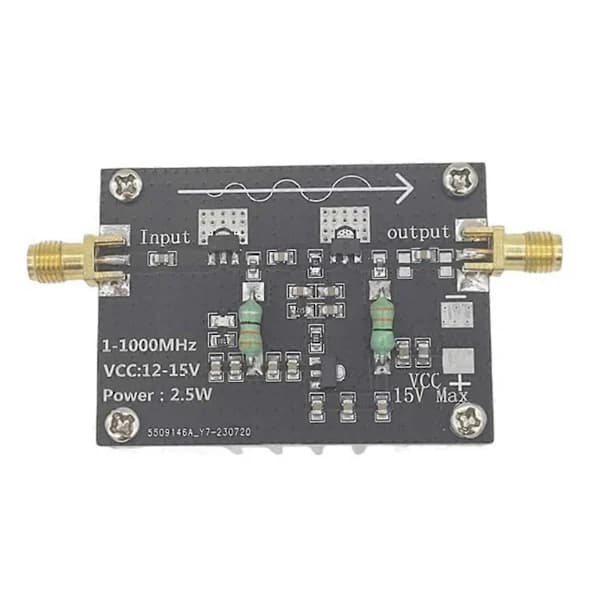

Modulen måste först ansluta ingångsterminalen (RFin) och utgångsterminalen (RFout), och slutligen ansluta strömförsörjningen (DC) till DC-strömförsörjningen.

När modulen levererar DC-ström, se till att ansluta de positiva och negativa polerna på DC korrekt. Vänd inte anslutningen! Annars kommer modulen att skadas!

Driftfrekvens: 1--1000MHz

Förstärkning: 35(minskar med ökande frekvens)



Ingångseffekt: 1mW (0dBm)

Maximal uteffekt: 2.5W (34dBm)

Lågfrekvent ände (10MHz)

2W (33dBm)

Mellanfrekvent ände (512 MHz )

1.25W(31dBm)

Högfrekvent ände(1000 MHz)

1W(30dBm)

Högfrekvent ände(1000MHz)

Arbetsspänning: 12-15V(DC)

Obs: Även om uteffekten är 2.5W när strömförsörjningen är 15V, kan den inte fungera för länge. Om kylflänsen är för varm kommer den att sluta fungera för att undvika skador!

Arbetsström: 300--400mA (bestäms av uteffekten)

RF-kontakt: standard SMA hona

Färg: Svart+Silver

Material: Plast

Obs: Olika partier kan ha olika utseendeetikettutskrifter, vilket inte påverkar användningen



Paketets innehåll:

1x RF Effektförstärkare



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
