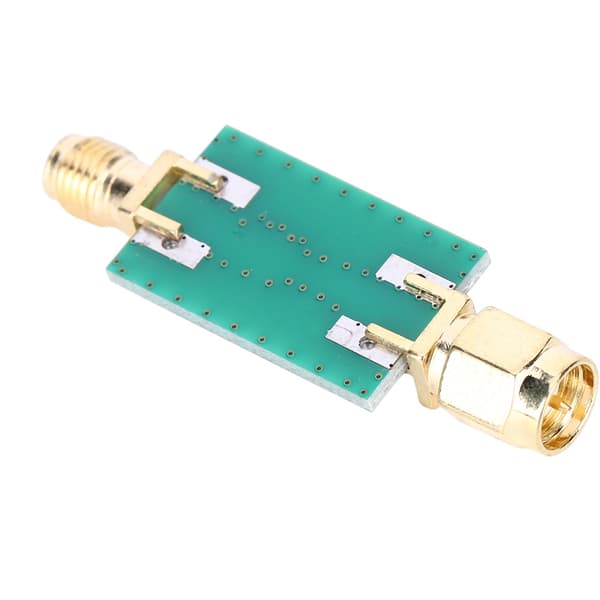

Artikeltyp: Urladdningsdetektor
Produktanvändning:
1) AM-amplitudmoduleringssignaldetektering
2) 10,7MHz amplitudmoduleringssignaldetektering
3) FM-frekvensdiskriminatorutgångsdetektering
4) Urladdningssignal, partiell urladdningssignaldetektering
5) Pulssignaldetektering (som wifi-signaltransceiver-omkoppling)
6) Trådlös signalenergiinsamling
7) Radioproduktion (högkänslig radiodetekteringskrets i malmmaskin)
8) Förbättrad ersättning av 2AP9 och 1N60
Produktfördelar och funktioner:
Hög känslighet: -30dBm--40dBm (föredras för radioproduktion)
Brett frekvensområde: Inte mindre än 3200MHz (urladdningssignaldetektering)
Matchande hastighet: PS-nivå, (pulsdetektering)
TR-komponenteffektdetektering: Stöd
Maximal ingång: 20dBm (utbränningseffekt) linjärt område <10dBm
Detekteringsutgång: Standard är positiv (om du behöver negativ utgång kan du kontakta butiken)
Arbetsfrekvens: 0,1--3200MHz
RC-filter: R = 10K, C = 1nF; (två parallella komponenter i utgångsporten)
Arbetsprincip:
1. Produkten använder en spänningsfördubblare detektor bestående av två omvända mikrovågsdioder, vilket är 6dB högre än enkelrörsdetektorn och har en mycket hög känslighet som vanligtvis är -30dBm eller till och med till -40dBm, vilket inte är vanliga 2AP9, 1N60 kan matcha.
2. Detektorn använder importerad mikrovågsdioddesign, som har en mycket hög driftsfrekvens som inte är mindre än 3200MHz. Och den kan användas för en mängd högfrekventa RF-signaldetektering, såsom: AM-detektering, 10,7MHz detektering AM, urladdningssignal 300-1200MHz detektering, signaldetektering omkopplingskrets i WIFI2.4G förstärkare och radioenergiinsamling på fri plats.
